Система водоснабжения – это комплекс устройств и сооружений для подачи воды в здание для питьевых и иных нужд.

Система внутреннего водоснабжения (внутренний водопровод) - это совокупность устройств, транспортирующих воду к водоразборным устройствам в нужном количестве, необходимого качества и под требуемым напором.

Система водоотведения — это комплекс оборудования, сетей и сооружений для удаления сточных вод.

В состав внутренней системы водопровода входит ввод, насосы, водомерный узел, водонапорно-запасные баки и водопроводная сеть.

В состав системы водоотведения входят: внутренняя канализация; дворовая или внутриквартальная водоотводящая сеть; уличная водоотводящая сеть; насосные станции и напорные трубопроводы; очистные сооружения и выпуски сточных вод в водоем.

Система отопления — это совокупность технических элементов, предназначенных для компенсации температурных потерь через внешние ограждающие конструкции (стены, пол, крыша), методом получения, переноса и передачи во все обогреваемые помещения необходимого количества теплоты, достаточного для поддержания температуры на заданном уровне согласно нормам.

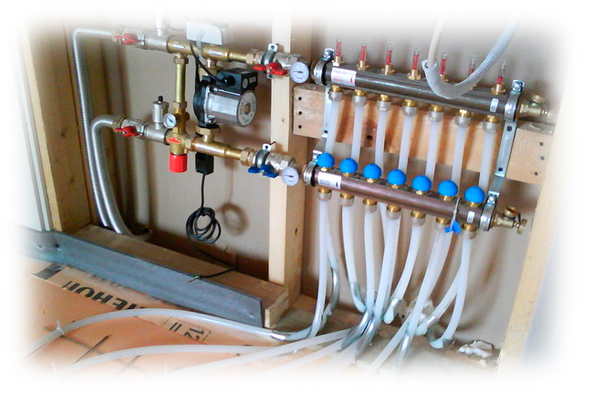

Схема устройства системы отопления

Системы отопления можно классифицировать следующим образом:

1. По виду топлива – газовые, дровяные, пиролизные (газогенераторные), мазутные, угольные, торфяные, пеллетные и пр.
2. По типу теплоносителя — водяные (жидкостные), воздушные, паровые, комбинированные
3. По типу применяемых приборов — лучистые, конвективно-лучистые, конвективные
4. По виду циркуляции теплоносителя — с естественной и искусственной циркуляцией (с использованием насосов, вентиляторов)
5. По мощности системы теплоснабжения характеризуются протяженностью передачи теплоты и числом потребителей

Панельно-лучистое отопление

Панельно-лучистое отопление осуществляется за счет излучения теплоты специальными греющими панелями, расположенными в полу, стенах или потолке помещения. Системы панельно-лучистого отопления можно применять в помещениях любого назначения. К их достоинствам следует отнести: пониженный расход металла при использовании теплоносителей с повышенными параметрами по сравнению с радиаторными системами отопления. Недостатками панельно-лучистых систем отопления являются сложность ремонта и профилактики, а также значительный расход труб на изготовление змеевиков. Панельно-лучистое отопление обеспечивает равномерную температуру воздуха по высоте помещения, но средняя температура воздуха может быть ниже, чем при радиаторном отоплении.

Системы водяного отопления

Система водяного отопления здания состоит из источника тепловой энергии, узла приготовления теплоносителя, который расположен в тепловом пункте здания, распределительных магистралей, отдельных ветвей, подводок и отопительных приборов. В зависимости от способа или источника теплоснабжения системы отопления бывают:

1. индивидуального (автономного) теплоснабжения, когда для каждого дома предусмотрена местная котельная, и
2. централизованного теплоснабжения от районной котельной или ТЭЦ

Зависимую схему подключения системы отопления к тепловым сетям подразделяют на два вида: — схему с непосредственным присоединением, когда температурные режимы теплоносителя во внешних теплопроводах и в системе отопления совпадают; — схему, в которой температура воды в подающем трубопроводе системы отопления снижается за счет ее смешивания с охлажденной водой после отопительной системы.

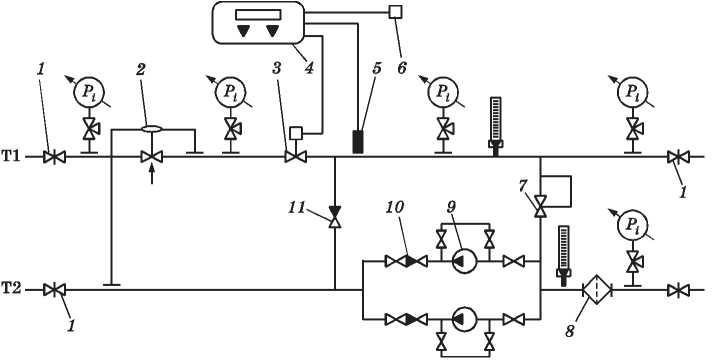

Принципиальная схема узла приготовления теплоносителя системы отопления с зависимым присоединением к тепловой сети:

1 — задвижка; 2 — регулятор перепада давления; 3 — исполнительный механизм (регулирующий клапан); 4 — контроллер регулятора тепловой мощности; 5 — датчик температуры теплоносителя; 6 —датчик температуры наружного воздуха; 7 — перепускной клапан; 8 — фильтр; 9 — насос; 10, 11 —обратные клапаны

Системы воздушного отопления

Воздушное отопление имеет ряд преимуществ: обеспечивает равномерное распределение температуры в помещении; улучшает санитарно-гигиенические условия (удаление вредностей из помещения, увлажнение воздуха и т.д.); требует меньших первоначальных затрат благодаря сокращению расходов на нагревательные приборы. Системы воздушного отопления можно совместить с системами вентиляции и кондиционирования воздуха. Воздушным системам отопления присущи и недостатки: большой расход воздуховодов и значительный расход теплоты при воздуховодах большой протяженности. Системы воздушного отопления могут быть с естественной циркуляцией или с механическим побуждением воздуха, местными или центральными, прямоточными или с рециркуляцией воздуха (полной или частичной).

В качестве греющего контура в системе отопления с подогревом пола применяют полимерные трубы из полипропилена или из сшитого полиэтилена.

Системы отопления допускается монтировать как из полимерных труб, так и с совместным применением полимерных труб и труб, изготовленных из других материалов (стальных, медных).

Выбор материала труб осуществляется на стадии проектирования в зависимости от условий прокладки труб, температуры и давления теплоносителя.

Системы отопления с трубами из полимерных материалов следует проектировать при параметрах теплоносителя, не превышающих предельно допустимые значения, указанные в нормативном документе на изготовление труб, но не более 90 °С.

Полимерные трубы обладают следующими преимуществами:

• отсутствие коррозии
• долговечность — 50 лет и более
• возможность встраивать полимерные трубы в строительные конструкции зданий
• простота и удобство монтажа систем отопления
• малая масса по сравнению со стальными трубопроводами
• низкое гидравлическое сопротивление

К недостаткам относятся:

• низкая стойкость к механическим воздействиям
• разрушение под воздействием ультрафиолетового облучения
• больший температурный коэффициент линейного расширения по сравнению со стальными трубами
• ограниченность области применения по температуре и давлению теплоносителя
• ограниченность условий прокладки по противопожарным требованиям

Для систем отопления применяются трубы из полипропилена (ПП), сшитого полиэтилена высокой плотности (ПЭВП) и сшитого полиэтилена средней плотности (ПЭСП), которые обладают достаточной стойкостью при высоких температуре и давлении теплоносителя.

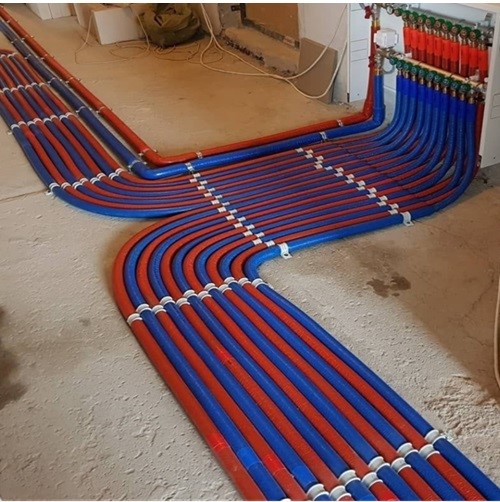

Трубы отопления в стяжке пола

Техническое обслуживание (ТО) – это комплекс мероприятий и работ в отношении инженерных систем и строительных конструкций здания, позволяющий обеспечить их надёжную и безаварийную эксплуатацию в течение всего нормативного срока службы этих систем и конструкций.

Работы делятся по системам и элементам, таких как: водопровод, канализация, отопление, круглосуточное аварийное обслуживание, подвалов, технических помещений и многое другое. Работы включают в себя ежедневный контроль состояния, профилактический ремонт или замену вышедшего из строя оборудования, подготовку к сезонной эксплуатации, герметизации систем, аварийный круглосуточный заявочный ремонт.

Перечень работ по техническому обслуживанию включает в себя большое количество работ, которые рекомендуются Правилами и Нормами технической эксплуатации зданий.

Техническое обслуживание инженерных систем - это комплекс взаимосвязанных организационно-технических мероприятий, направленных на обеспечение жизнедеятельности здания. Он позволяет обеспечить нормальное функционирование инженерных систем здания и его оборудования в течение всего периода использования. Это достигается за счет систематических регламентных, профилактических, настроечных и регулировочных работ, ремонта или замены отдельных блоков, приборов, узлов и деталей систем, вышедших из строя в процессе эксплуатации.

Техническое обслуживание и ремонт инженерного оборудования включают работы по техническому обслуживанию систем:

• теплоснабжения (отопления и горячего водоснабжения)
• вентиляции, кондиционирования и холодоснабжения
• водопровода и канализации
• противопожарного водопровода

Техническое обслуживание инженерных систем является основой бесперебойной работы любого здания. Значительно дешевле предотвратить поломку, чем устранять ее, когда она уже произошла. График планово- профилактических работ разрабатывается на основе технической документации заводов-изготовителей оборудования.

Техническое обслуживание инженерных систем объекта недвижимости включает работы по контролю технического состояния, поддержанию работоспособности и исправности оборудования, наладке и регулировке, подготовке к сезонной эксплуатации.

Техническое обслуживание может осуществляться на периодической основе, - выполняться согласно графику планово-профилактических работ. Постоянное техническое обслуживание предполагает мониторинг рабочего состояния инженерных систем на постоянной основе. Сезонное техническое обслуживание выполняется для подготовки или перевода систем к зимнему отопительному или летнему сезону. Выбор типа технического обслуживания зависит только от здания или сооружения, его инженерной инфраструктуры, архитектурно-строительного решения.

Контроль за техническим состоянием осуществляется путем проведения осмотров с использованием современных средств технической диагностики. К работам, выполняемым при проведении осмотров основных инженерных систем здания, относятся следующие работы:

• устранение незначительных неисправностей в системах водоснабжения и водоотведения (смена прокладок в водопроводных кранах, уплотнение сгонов, устранение засоров, регулировка смывных бачков, крепление санитарно - технических приборов, прочистка сифонов, притирка пробочных кранов в смесителях, набивка сальников, смена поплавка шара, замена резиновых прокладок у колокола и шарового клапана, установка ограничителей - дроссельных шайб, очистка бачка от известковых отложений и др.), укрепление расшатавшихся приборов в местах их присоединения к трубопроводу, укрепление трубопроводов
• устранение незначительных неисправностей в системах отопления и горячего водоснабжения (регулировка трехходовых кранов, набивка сальников, мелкий ремонт теплоизоляции и др., замена стальных радиаторов при течи, разборка, осмотр и очистка грязевиков воздухосборников, вантузов, компенсаторов регулирующих кранов, вентилей, задвижек; очистка от накипи запорной арматуры и др., укрепление расшатавшихся приборов в местах их присоединения к трубопроводу, укрепление трубопроводов)

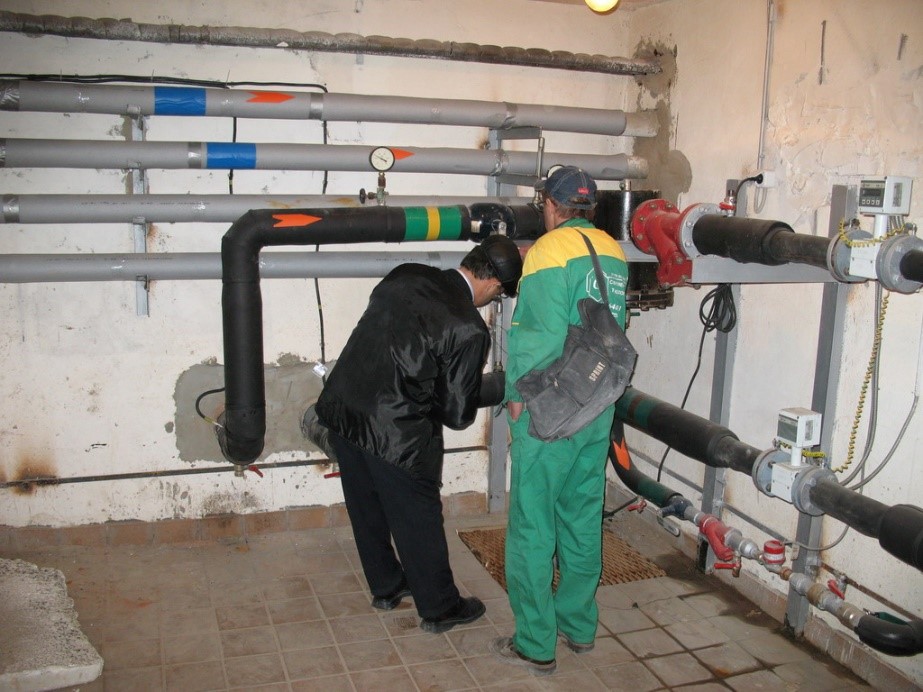

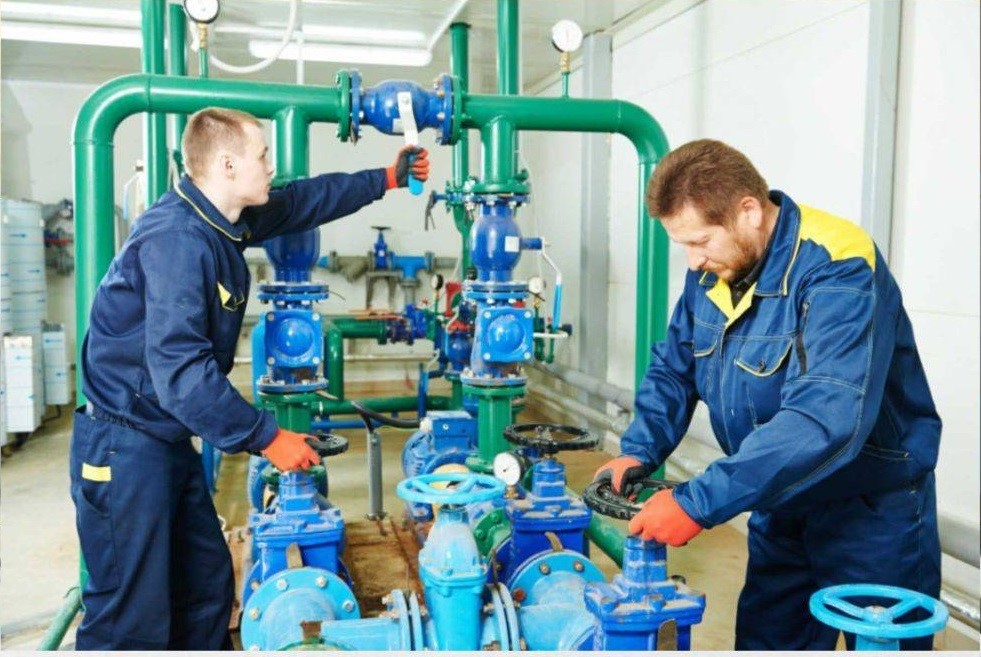

Техническое обслуживание инженерных систем

Общие осмотры, при которых уточняются объемы работ для включения в план текущего ремонта, проводятся два раза в год. При проведении частичных осмотров должны устраняться неисправности, которые могут быть устранены в течение времени, отводимого на осмотр.

Частичные осмотры систем водоснабжения и водоотведения проводятся 3-6 раз в месяц, системы центрального отопления 3-6 раз в месяц в отопительный период.

Результаты осмотров следует отражать в документах по учету технического состояния оборудования (журналах, специальных карточках и т.п.).

В этих документах должны содержаться: оценка технического состояния инженерного оборудования, выявленные неисправности, а также сведения о выполненных при осмотрах ремонтах.

В целях обеспечения бесперебойной работы системы отопления обслуживающему техническому персоналу необходимо изучить систему отопления здания, как по чертежам, так и путем ее осмотра в натуре. Персонал, обслуживающий отопительную систему, обязан своевременно выявлять и в кратчайший срок устранять неисправности системы, выводящие ее из строя или приводящие к перерасходу топлива, а также систематически поддерживать нормальную температуру в помещениях.

Системы горячего и холодного водоснабжения и канализации должны находиться в состоянии, обеспечивающем бесперебойную их работу. Из трубопроводов и приборов не должно быть утечек воды.

Инженерно-технический персонал, ведающий эксплуатацией зданий, обязан:

• в кратчайший срок устранять выявленные при осмотрах или отмеченные в заявлениях жильцов, арендаторов или нанимателей помещений неисправности системы
• составлять ежегодно опись неисправностей водопровода и канализации, которые не могли быть устранены в порядке текущего ремонта (смена значительного количества санитарных приборов, смена труб дворовой канализации и т.п.)
• обеспечивать не реже 1 раза в год профилактическую прочистку дворовой канализационной сети
• осуществлять не реже 2 раз в год профилактическую прочистку домовой канализационной сети (через ревизии)
• следить за постоянной доступностью для осмотра колодцев дворовой сети; крышки колодцев круглый год должны очищаться от земли, мусора и снега
• отметить местоположение колодцев специальными табличками, прикрепленными к стенам здания, с указанием расстояния до колодца

Главным требованием по содержанию и эксплуатации системы вентиляции является обеспечение нормативных воздухообменов во всех помещениях.

С этой целью инженерно-технические работники, обслуживающие систему вентиляции, обязаны:

• изучить систему вентиляции путем ее осмотра в натуре и ознакомиться с ее чертежами (в случае их отсутствия необходимо нанести на планы этажей и чердаков все вентиляционные каналы, чердачные короба и вытяжные шахты)
• принять меры к немедленному устранению всех выявленных неисправностей системы, ухудшающих ее работу

При подготовке зданий к эксплуатации в весенне-летний и осенне-зимний периоды выполняются следующие работы:

• ремонт и утепление трубопроводов в чердачных и подвальных помещениях
• ремонт, регулировка и испытание систем водоснабжения и отопления

Также к техническому обслуживанию относятся:

• регулировка и наладка системы отопления в период ее опробования
• промывка системы отопления
• очистка и промывка водопроводных баков
• регулировка и наладка систем автоматического управления инженерным оборудованием

Техническое обслуживание должно проводиться постоянно в течение всего периода эксплуатации оборудования.

Текущий ремонт внутридомовых систем инженерного оборудования заключается в проведении планово-предупредительных работ с целью предотвращения его преждевременного износа, а также работ по устранению мелких повреждений, возникающих в процессе эксплуатации.

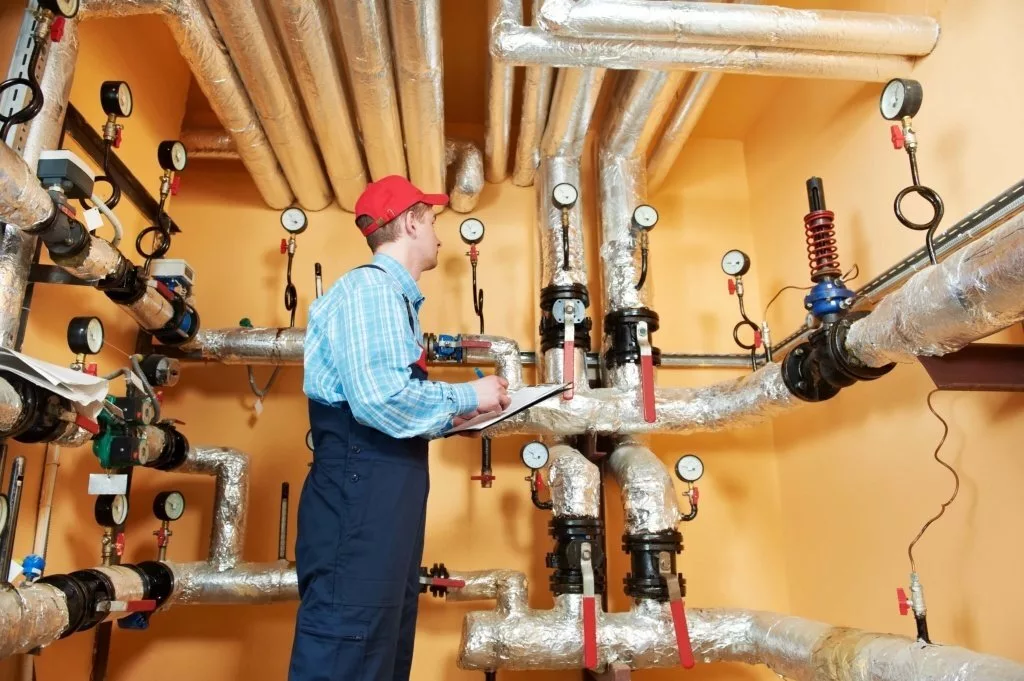

Техническое обслуживание

В текущий ремонт системы отопления входит:

• устранение утечек в трубопроводах, приборах, арматуре
• замена отдельных секций отопительных приборов, кранов
• утепление труб и приборов, находящихся в открытых или охлаждаемых местах, расширительных баков
• устранение на трубопроводах обратных уклонов
• установка дополнительных креплений
• укрепление существующих подвесок и крючков
• установка воздухоспускных кранов в местах, где не удается устранить обратные уклоны или воздушные пробки (мешки)
• устранение неисправностей в узле управления и котельной
• проверка и замена неисправных контрольно-измерительных приборов
• промывка, чистка и окраска расширительных баков, грязевиков, элеваторов, запорной и регулирующей арматуры, воздухосборников, промывка системы (ежегодно по окончании отопительного сезона) и ее регулировка

При капитальном ремонте перекладывают трубопроводы, заменяют или ремонтируют отопительные приборы, водонагреватели, насосы, узлы управления, котлы. Прием отремонтированной системы в эксплуатацию начинают с осмотра и проверки соответствия ее технической документации на ремонт. После промывки системы проводят ее гидравлическое испытание. Испытывают систему в теплое время года. Перед началом испытания открывают всю запорную арматуру, а также краны на воздухосборниках. К системе подключают гидропресс и заполняют ее водой через обратную магистраль. Заполнение производят медленно, чтобы воздух полностью удалялся из системы. После того как в вентилях воздухосборника появится вода, их закрывают и гидропрессом создают давление в системе, превышающее в 1,25 раза рабочее. Через 5 мин. падение давления не должно быть более 0,02 МПа.

После проведения испытаний и сдачи системы приемной комиссии производят консервацию системы до начала отопительного сезона. Для этого систему заполняют очищенной водой из тепловой сети. Систему отопления регулируют в начале отопительного сезона следующим образом. Открывают задвижки на вводе в систему отопления здания и подают теплоноситель из тепловой сети в трубопроводы и отопительные приборы. Затем проходят вдоль магистральных трубопроводов, проверяют нагрев нижних точек всех стояков. На перегревающихся стояках прикрывают краны, постепенно достигая одинаковой температуры обратной воды во всех стояках. Затем добиваются равномерного нагрева отопительных приборов по этажам, прикрывая краны у перегревающихся приборов. При этом температуру определяют в середине секции отопительного прибора, наиболее удаленной от стояка. Тепловое испытание считается законченным, если температура в помещениях отклоняется от расчетной не более чем на 1...2 С.

Промывка системы отопления

Системы водоотведения в процессе эксплуатации должны быстро удалять все загрязнения, особенно органические, за пределы здания и не допускать попадания отводимых сточных вод в помещения и строительные конструкции.

Канализационные трубопроводы, фасонные части, стыковые соединения, ревизии, прочистки должны быть герметичны при давлении 0,1 МПа (1 кгс/см2).

В процессе эксплуатации систем водоотведения необходимо обеспечивать проведение профилактических работ (осмотры, наладка систем), планово-предупредительных ремонтов, устранение крупных дефектов в строительно-монтажных работах по монтажу систем и канализации в сроки, установленные планами работ организаций по обслуживанию.

Другими задачами эксплуатации систем водоотведения являются:

• устранение сверхнормативных шумов и вибрации в помещениях от работы оборудования систем
• устранение утечек, протечек, закупорок, засоров, дефектов при осадочных деформациях частей здания или при некачественном монтаже санитарно-технических систем, срывов гидравлических затворов, заусенцев в местах соединения труб, дефектов в гидравлических затворах санитарных приборов и негерметичности стыков соединений в системах канализации, обмерзания оголовков канализационных вытяжек и т. д. в установленные сроки
• предотвращение образования конденсата на поверхности трубопроводов канализации
• обслуживание местных очистных установок систем канализации

Работники организаций по обслуживанию обеспечивают контроль за соблюдением правил пользования канализацией:

• содержать в чистоте унитазы, раковины и умывальники
• не допускать поломок установленных санитарных приборов и арматуры
• не выливать в унитазы, раковины и умывальники легковоспламеняющиеся жидкости и кислоты
• не бросать в унитазы песок, строительный мусор, тряпки, кости, стекло, металлические и деревянные предметы
• не пользоваться санитарными приборами в случае засора в канализационной сети
• немедленно сообщать эксплуатационному персоналу обо всех неисправностях системы канализации
• оберегать санитарные приборы и открыто проложенные трубопроводы от ударов и механических нагрузок

Особое внимание обращается на эксплуатацию пластмассовых трубопроводов и оборудования. Их нужно защищать от воздействия высоких температур, механических нагрузок, ударов, нанесения царапин на трубы, запрещается красить полиэтиленовые трубы, привязывать к ним веревки и приставлять лестницы.

При засорах полиэтиленовых канализационных труб запрещается пользоваться стальной проволокой, а пластмассовые трубопроводы прочищать отрезком полиэтиленовой трубы диаметром до 25 мм или жестким резиновым шлангом.

Засорение системы происходит из-за:

• отсутствия профилактических прочисток канализационных трубопроводов
• нарушений правил эксплуатации системы

Причинами проникания запахов и вредных газов в помещения могут являться негерметичность трубопроводов и срыв гидрозатвора в результате испарения в нем воды. Срыв гидрозатвора также возможен при частичном засорении трубопроводов, обмерзании вытяжной части канализационных трубопроводов и уменьшении диаметра стояка.

При длительных перерывах в пользовании приборами все гидрозатворы заливаются водой не реже 1 раза в 20—30 суток. Это особенно относится к трапам, установленным в подвальных помещениях жилых зданий, и санитарно-техническим приборам в общественных зданиях, особенно в учебных заведениях и театрах.

Температура сточных вод, поступающих в систему водоотведения из пластмассовых трубопроводов, не должна превышать 60°С. При сливе кипятка его необходимо разбавлять холодной водой.

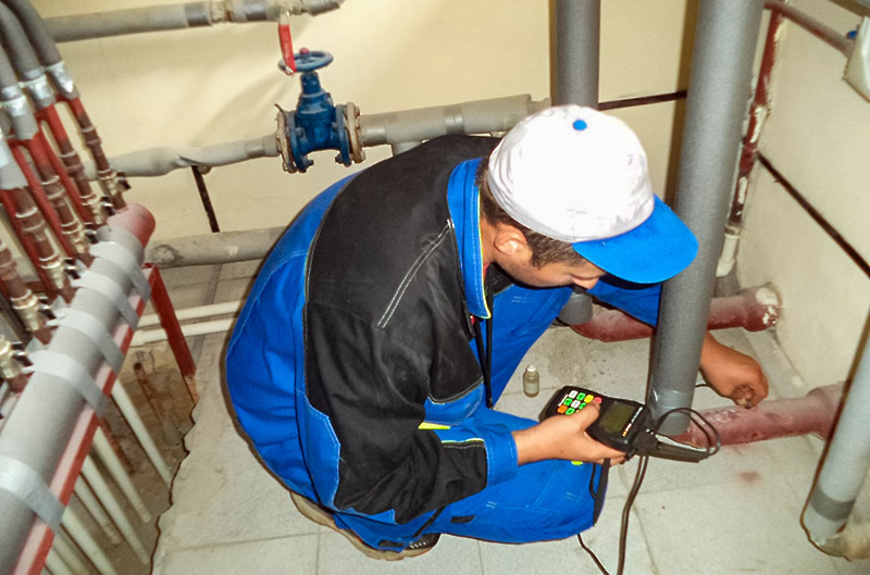

Обслуживание трубопровода

Основные положения

Задачами службы эксплуатации внутренних систем отопления, горячего и холодного водоснабжения зданий и сооружений являются:

• соблюдение соответствия эксплуатационных параметров систем значениям, принятым при проектировании здания или по СП 30.13330, СП 60.13330
• создание комфортных условий среды проживания и работы населения путем рационализации подхода в выборе технических средств их обеспечения, с учетом требований ГОСТ 30494, СанПиН 2.1.4.1074, СанПиН 2.1.4.2496
• организация своевременного выявления и правильная оценка неисправностей систем

Для обеспечения проектных параметров систем и своевременного устранения выявленных неисправностей служба эксплуатации должна иметь соответствующую организационную структуру, необходимый штат сотрудников, должностные инструкции с указаниями действий персонала по техническому обслуживанию систем в штатном режиме и аварийных ситуациях, необходимые проектную документацию и нормативные документы.

Лицом, ответственным за эксплуатацию здания (сооружения), является собственник здания (сооружения) или лицо, которое владеет зданием (сооружением) на законном основании (на праве аренды или другое).

Собственник здания (владелец, управляющая компания, руководство предприятия) приказом назначает ответственное лицо - главного инженера, отвечающего за надлежащую эксплуатацию внутренних систем отопления, горячего и холодного водоснабжения, и организует службу эксплуатации, состав штата которой зависит от сложности эксплуатируемых систем и требований, предъявляемых к надежности функционирования систем.

Организация службы эксплуатации, ее обязанности по техническому обслуживанию внутренних систем отопления, горячего и холодного водоснабжения определяются требованиями СП 267.1325800, и настоящего свода правил.

Обязанности службы эксплуатации

На службу эксплуатации внутренних систем отопления, горячего и холодного водоснабжения возлагаются следующие задачи:

• проведение технического надзора за системами
• составление инструкций по эксплуатации систем
• участие в испытаниях и наладке систем
• плановое техническое обслуживание систем
• участие в приемке систем в эксплуатацию после монтажа, реконструкции и капитального ремонта;
• участие в разработке документации на реконструкцию систем
• составление планов мероприятий по предупреждению аварий, повышению техники безопасности, охране труда
• организация плановых и капитальных ремонтов
• хранение архива сменных журналов и технической документации
• комплектация архива нормативными документами, технической документацией, паспортами на оборудование, инструкциями и описанием работы по обслуживанию приборов и оборудования, документацией по технике безопасности труда и пожарной безопасности
• контроль качества воды во внутренних системах горячего и холодного водоснабжения
• подготовка отчетных документов для вышестоящих организаций
• регулярное проведение проверки оборудования и поверки измерительных приборов
• используемые средства измерений должны быть зарегистрированы в Государственном реестре средств измерений

Служба эксплуатации должна иметь приборы, измеряющие температуру воздуха в помещении, температуру теплоносителя в системах отопления, температуру воды в системе горячего водоснабжения, температуру на поверхности трубопроводов, отопительных приборов.

Состав эксплуатационного персонала, устанавливаемый штатным расписанием, подразделяется на административный, дежурный и ремонтный. Административный персонал службы эксплуатации в составе инженера-теплотехника, инженера-электрика, инженера участка контрольно-измерительных приборов и автоматики обязан:

• требовать от дежурного и ремонтного персонала безукоризненного выполнения своих должностных инструкций, распоряжений администрации, отмечать нарушения производственной дисциплины
• повышать профессиональный уровень дежурного и ремонтного персонала, проводить инструктаж и обучение действиям при аварийных ситуациях
• требовать от дежурного персонала вежливого поведения с арендаторами и собственниками апартаментов
• проверять у дежурного и ремонтного персонала знание должностных инструкций, правил техники безопасности и пожарной безопасности
• составлять заявки на материалы и оборудование, подлежащее замене
• контролировать правильность ведения сменных журналов и принимать меры по устранению зафиксированных в них замечаний по работе систем; составлять планы и сметы на проведение капитального ремонта и планово-предупредительные работы

Дежурный персонал службы эксплуатации выполняет следующие функции, которые определяются должностными инструкциями:

• осуществляет контроль за работой оборудования внутренних систем отопления, горячего и холодного водоснабжения
• обеспечивает нормируемые параметры работы систем
• осуществляет обход и контроль показаний измерительных приборов
• фиксирует в сменном журнале обнаруженные неисправности и докладывает о них руководству службы эксплуатации
• в случае обнаружения аварии срочно докладывает об аварии руководству и принимает меры к ее устранению
• соблюдает график дежурства с обязательной росписью в журнале при поступлении и уходе с дежурства

Ремонтный персонал службы эксплуатации выполняет текущий и планово-предупредительный ремонты.

В помещении службы эксплуатации должны быть:

• сменный журнал для регистрации замечаний к работе систем, обнаруженных при их осмотре
• график работы дежурного персонала
• график температуры в подающем и обратном трубопроводах тепловой сети
• инструкция по эксплуатации ИТП
• инструкции по эксплуатации систем
• инструкция по эксплуатации индивидуальных приборов учета холодной и горячей воды, распределителей или индивидуальных счетчиков тепловой энергии
• инструкции по технике безопасности и соблюдению правил пожарной безопасности
• ключи от обслуживаемых помещений здания и журнал регистрации выдачи ключей
• инструмент и материалы для текущего ремонта, фонари и телефонные рации
• схемы, проектная и техническая документация на оборудование эксплуатируемых систем
• аптечка для оказания первой помощи
• номера телефонов административного персонала и аварийных служб города

Служба эксплуатации

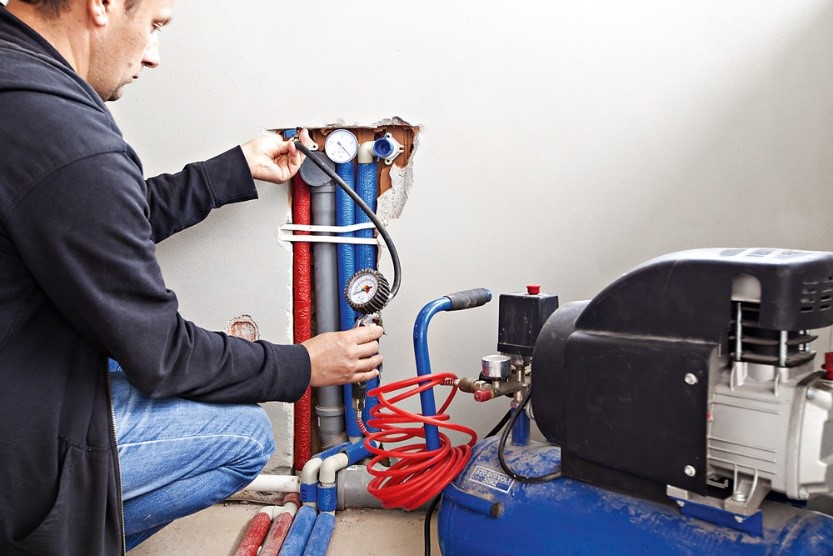

По окончании монтажа и после внешнего осмотра система отопления подвергается гидравлическому испытанию. При осмотре системы необходимо тщательно проверить надежность креплений всех горизонтальных трубопроводов.

Испытание системы отопления следует производить до выполнения малярных работ, а при скрытой прокладке трубопроводов – до закрытия борозд. Перед заполнением системы отопления водой открывают воздуховыпускные краны в верхних точках системы и выставляют у них дежурных слесарей. Для создания требуемого пробного давления присоединяют гидравлический пресс к системе отопления и водопроводу (с установкой обратного клапана) и систему медленно начинают заполнять водой через обратную линию. В это время слесари обходят здание по этажам и проверяют, не появились ли течи.

При обнаружении сильных течей наполнение системы немедленно прекращают, воду из нее спускают до уровня несколько ниже места обнаруженной течи и устраняют дефект в системе, после чего вновь продолжают ее наполнение. Мелкие дефекты, выявляемые при наполнении системы, отмечают мелом. При значительной течи на трубу может быть поставлен временный хомут с резиновой прокладкой.

После заполнения водой всей системы, о чем свидетельствует появление воды в воздухоспускных кранах, установленных в верхних точках системы, вентиль на водопроводе закрывают.

Системы водяного отопления испытывают при отключенных котлах и расширительных сосудах гидравлическим давлением.

При гидростатическом методе испытаний на герметичность из узлов полностью удаляют воздух, заполняют водой с температурой не ниже 5⁰С, при этом котлы и расширительные сосуды должны быть отключены. Выдерживают систему под избыточным давлением Ри=1,5Рраб, но не менее 0,2 МПа в самой нижней точке системы. Система признается выдержавшей испытание, если в течение 5 минут нахождения ее под пробным давлением, падение давления не превысит 0,02 МПа, и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах и оборудовании.

Системы панельного отопления должны быть испытаны гидростатическим методом. Испытание должно производиться до заделки монтажных окон давлением Ри=1МПа в течение 15 минут, при этом падение давления допускается не более 0,01МПа.

Для систем панельного отопления, совмещенных с отопительными приборами, величина пробного давления не должна превышать предельного пробного давления для установленных в системе отопительных приборов.

Испытание систем отопления из металлопластиковых труб (система Henco).

Испытание также проводят гидростатическим методом при давлении Ри=1,3Рраб. Продолжительность испытания 24 часа. Падение давления не должно превышать 0,02МПа, оборудование должно остаться водонепроницаемым.

При опрессовке напольного отопления:

1. прессовка должна проводиться сразу до и после заливки пола давление при испытании Ри=1,3Рраб
2. испытание труб в напольном отоплении проводить при Р=0,6МПа в течение 24 часов
3. убедитесь, что запорные клапаны в коллекторах напольного отопления полностью закрыты и оборудование, находящееся под испытательным давлением, изолировано от остальной системы
4. падение давления не должно превышать 0,02МПа и установка при этом должна оставаться водонепроницаемой
5. при заливке цементного пола рабочее давление должно быть снижено до максимального допустимого рабочего давления

По окончанию испытания составляется протокол испытания.

Испытание систем из полипропиленовых труб.

Испытание проводят гидростатическим методом, Ри=1,5 Рраб, но не менее 0,2МПа в самой низшей точке системы. Система признается выдержавшей испытание, если в течение 5 минут нахождения ее под пробным давлением падение давления не превысит 0,02МПа, и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах и оборудовании.

Величина пробного давления при гидростатическом методе испытания для систем отопления и теплоснабжения, присоединенных к теплоцентралям, не должна превышать предельного пробного давления для установленных в системе отопительных приборов, т.е. 0,6МПа.

Примечание: после гидравлического испытания вода из системы отопления должна быть спущена

По окончанию испытания составляется протокол опрессовки.

Испытания систем отопления
