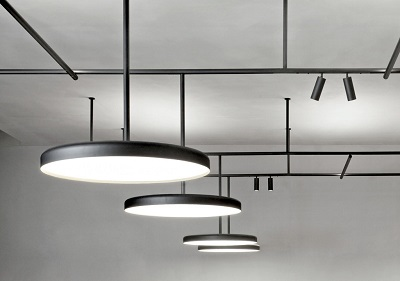

Система освещения

Общее освещение в производственных помещениях может быть равномерным с равномерной освещенностью по всему помещению без учета расположения оборудования и рабочих мест или локализованным, т. е. когда в части помещения с учетом расположения рабочих мест предусматривается повышенная освещенность. Комбинированное освещение — когда к общему осве­щению помещения или пространства добавляется местное, создающее повышенную освещенность непосредственно на рабочих местах (у станков, машин, приборов, на столах, конвейере). Устройство одного местного освещения в по­мещениях не допускается.

Местное освещение может быть выполнено стационар­ным или переносным. Переносное освещение применяют для работ по осмотру и ремонту оборудования, а также для выполнения строительно-монтажных работ.

Для освещения непроизводственных помещений применяют общее равномерное освещение.

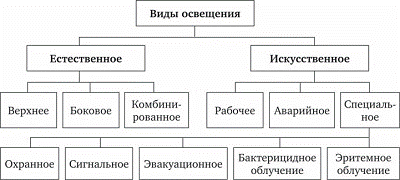

Виды освещения

Различают два вида освещения: рабочее и аварийное.

Рабочее освещение необходимо для выполнения работы в нормальных условиях.

Аварийное освещение предусмотрено на случае внезапного погасания рабочего освещения. Аварийное освещение подразделяют в свою очередь на два вида — для эвакуации людей и для продолжения работы.

Аварийное освещение для эвакуации людей устраивают в помещениях и на открытых площадках для возможности безопасной эвакуации людей при внезапном погасании рабочего освещения. Такое освещение выполняют в прохо­дах цехов, в коридорах и на лестничных клетках по линии эвакуации людей. Аварийное освещение для продолжения работы устраивают в тех случаях, когда прекращение работы из-за внезапного погасания рабочего освещения может вызвать взрыв, пожар, отравление или длительное расстройство технологического процесса, нарушение работы электростанций и других технически важных узлов, от непрерывной работы которых зависит нормальная жизнедеятельность большого числа людей. Такое аварийное освещение устраивается как общим, так и местным в дополнение к аварийному освещению для эвакуации людей. Аварийное освещение для продолжения работы и для эвакуации людей подключается к независимому источнику тока или автоматически на него переключается; аварийное освещение для эвакуации людей присоединяется к сети, не зависящей от сети рабочего освещения, начиная от щита подстанции или от ввода в здание.

Светильники аварийного освещения выделяют из числа светильников рабочего освещения, и они постоянно включены или автоматически включаются при погасании рабочего освещения. Они внешне отличаются от светильников рабочего освещения типом, размером, цветом или специально нанесенными на них знаками.

У выходов из помещений общественного назначения, вмещающих более 100 чел., а также у выходов из произ­водственных помещений площадью 150 м2 и более без ес­тественного света устанавливают светоуказатели с надписью «Выход». В зданиях иногда на отдельные освети­тельные группы и выключатели выделяется дежурное ос­вещение, оставляемое включенным в ночное нерабочее время в коридорах, на лестничных клетках и в отдельных помещениях. Вдоль границ охраняемых территорий уст­раивается охранное освещение.





Светильник настенный

Для перераспределения, излучаемого лампами светового потока в необходимых направлениях, защиты от слепящего действия открытых ламп и защиты их от воздействия среды лампы помещают в осветительную арматуру.

Осветительную арматуру с установленной в ней лампой называют светильником. Изготовляют несколько сотен типоразмеров светильников, предназначенных для при­менения внутри зданий и помещений различного вида, разной мощности и различного количества ламп. Светильники изготовляют для ламп накаливания, люминесцентных, ДРЛ и ДРИ, натриевых и ксеноновых. Светильники по распре­делению (направлению) светового потока в нижнюю и верх­нюю полусферы пространства подразделяют на светильники: прямого света, в которых в нижнюю полусферу направля­ется не менее 80 % всего светового потока светильника; преимущественно прямого света — то же, но от 60 до 80 %; рассеянного света — то же, но от 40 до 60 %; преимущественно отраженного света — то же, но от 40 до 20 %; отра­женного света —то же, но менее 20 %.

По степени защиты от пыли, воды и взрыва светильники подразделяют на следующие виды: открытый пылезащищенный, перекрытый пыленезащищенный, полностью пылезащищенный, частично пылезащищенный, полностью пыленепроницаемый, частично пыленепроницаемый, водонезащищенный, каплезащищенный, дождезащищенный, брызгозащищенный, струезащищенный, водонепроницаемый, герметичный, рудничный нормальный, повышенной на­дежности против взрыва, взрывобезопасный, взрывонепроницаемый.

Защита от слепящего действия открытых ламп достигается в светильниках применением светорассеивающих обо­лочек (рассеивателей), экранирующих решеток и колец, а также соответствующим заглублением ламп в арматуре, чем создается защитный угол, под которым не видна нить накала или светящаяся поверхность лампы.

Светильники по своему назначению изготовляют для жилых, общественных, промышленных и сельскохозяйственных зданий, а также для наружного освещения. По способу установки светильники подразделяют на подвесные, люстры (многоламповые подвесные), потолочные (плафоны), встроенные (в потолок или оборудование), настенные (бра), опорные (для установки на горизонтальной опорной поверхности), настольные и напольные (торшеры), венчающие (опорные для освещения открытых пространств), консольные, ручные и головные (располагаемые во время работы на голове). Светильники, встроенные в потолок, изготовляют в исполнении для обслуживания снизу (для подвесных потолков) и для обслуживания сверху (например, из технического этажа).

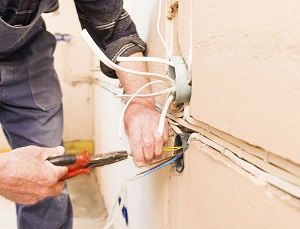

Монтаж электропроводок

В состав работ по монтажу входят выбор и разметка трасс электропроводок и мест установки светильников и установочных изделий, пробивные работы, крепежные работы, выполнение контактных соединений, испытания и сдача в эксплуатацию.

Пробивка борозд и сквозных отверстий в строительных конструкциях, устройство гнезд для щитов и установочных изделий, соединение жил проводов и кабелей должны выполняться специальным электроинструментом: бороздофрезами, электросверлами и др.

Для изгибания стальных труб применяют ручные трубогибы: механические (ТРТ-24) для труб диаметром до 24 мм и гидравлические (РТГ-2) для труб диаметром до 50 мм.

Соединение проводов и жил кабелей в гильзах и оконцевание наконечниками производится различными механическими, гидравлическими и электродвигательными прессующими механизмами. Наиболее широко применяют ручной механический пресс РМП-7М, гидравлические (ПГР-20, РГП-7М) и ручные (ПК-ЗМ) клещи.

При электромонтаже широко используют перфораторы для сквозных и глухих отверстий, клещи КСИ-2М для надрезания и снятия жильной изоляции с проводов, а также перекусывания жил.

Для повышения производительности труда при монтаже электропроводок применяют многооперационные инструменты.





Монтаж светильника

Монтаж светильников заключается в его укреплении и подсоединении проводов к питающей линии. Светильники массой до 10 кг навешиваются на крюк или шпильку с помощью кольца или скобы. Во взрывоопасных помещениях корпус светильника навинчивается на стальную трубу с помощью резьбы (с подмоткой на нее пеньки, смазанной олифой, суриком или белилами для герметизации соединения).

При расположении светильника на стене, колонне и ферме его крепят с помощью кронштейнов заводского изготовления. Кронштейны снабжены штепсельным разъемом, розетка которого подсоединена к сети. На металлических и железобетонных фермах светильники крепятся трубчатыми кронштейнами с вылетом 630 мм и подвесом различной длины с резьбой 3/4.

При кабельной проводке светильник крепится на монтажном профиле двумя винтами М6, а при монтаже проводок в коробах используют специальные держатели, позволяющие подвешивать светильник в любом месте короба.

При монтаже проводок на тросах светильники крепят с помощью крюка с ответвительной коробкой. Светильники наружного освещения подвешивают с помощью крюка или резьбы на кронштейнах из труб с вылетом до 3 м.

Корпусы светильников при открытой проводке заземляют с помощью гибких перемычек между нулевым проводом и заземляющим контактом светильника, а при прокладке защищенных изолированных проводов, кабелей, в трубах, введенных в корпус светильника—соединением корпуса светильника с нулевым проводом непосредственно в светильнике.







Техника безопасности

К работе допускаются лица, достигшие 18 лет, прошедшие медицинский осмотр, прошедшие инструктаж, и получившие наряд допуск.

Вся работа проводится в спецодежде.

Запрещается проверять пальцами совмещение отверстий в собираемых панелях щитов или в полумуфтах (для этой цели используют специальные шаблоны).

При установке светотехнических приборов необходимо соблюдать следующие инструкции:

- Проверить исправность монтажного инструмента, а также диэлектрического оснащения;

- Производить монтаж электроприборов, следуя инструкции по установке от завода производителя;

- Перед монтажом светильников полностью обесточить электрическую сеть (отключение автоматов в электрощите, а не только выключателя);

- Проверить отсутствие фазы на каждом проводе при помощи отвертки - индикатора (т.к. опасен именно фазный провод);

- Особо внимательно производить электромонтажные работы нужно во влажных помещениях, а светильники, установленные непосредственно в воде, должны иметь напряжение питания не более 12 В);

- Установка светотехнической продукции на высоте более 5 метров должна осуществляться с применением специальных технических устройств: подъемники краны и т.д. На высоте мене 5 метров разрешено использовать лестницы и стремянки.

В процессе эксплуатации светотехнических осветительных приборов, обслуживающий персонал на предприятиях или жилых помещениях должны следить за их состоянием и вовремя заменять неисправные источники света, а также вышедшие из строя электронных компонентов, устранять различные загрязнения, а так же следить за целостностью рассеивателей, плафонов и цоколей.

Датчик освещенности

Датчик освещения (датчик освещённости, датчик света, сумеречный выключатель, сумеречное реле) – это датчик, который включает или выключает электрический свет в зависимости от уровня освещённости (яркости) окружающего пространства.

Датчики освещения различаются:

1. По способу управления:

• автоматические
• с возможностью принудительного отключения
• с функцией ночного энергосбережения
• программируемые

2. По типу нагрузки:

• лампы (накаливания 220В, галогеновые 220В, галогеновые 12В с электронным трансформатором, галогеновые 12В с обмоточным трансформатором
• энергосберегающие, люминесцентные, светодиодные

3. По мощности нагрузки:

• до 1000 Вт
• до 2000 Вт
• 3000 Вт

4. По варианту исполнения:

• внутренней установки (встраиваемые в электрощит на DIN-рейку)
• наружной установки или накладные (настенные)
• влагостойкие (IP44, IP54): наружной установки или накладные, настенные, уличные
• с выносным фотоэлементом

Датчик освещения может управлять только теми светильниками или сигнализаторами, на которые он рассчитан по типу нагрузки и величине потребляемой мощности. При этом мощность датчика освещения нужно выбирать с запасом в 15% по сравнению с мощностью управляемых им светильников или сигнализаторов. Датчик освещения фиксирует только динамику изменения инфракрасных колебаний, поэтому неподвижный объект он не обнаружит.

Датчик движения

Датчик (детектор, сенсор) движения (англ. motion sensor) — механическое реле, реагирующее на перемещение объектов и используемое для контроля за окружающей обстановкой или автоматического запуска требуемых действий в ответ на перемещение объектов. Термин датчик движения используется в домашней автоматизации, аналогичные устройства профессионального применения называются охранными извещателями, бесконтактными датчиками.

Более чувствительные датчики движения называют также датчиком присутствия (англ. presence sensor или occupancy sensor).

Датчики движения и присутствия широко применяются для автоматизации освещения и климатических технических систем (отопления и кондиционирования) в квартирах, жилых домах, подъездах многоквартирных домов, коммерческой недвижимости, а также, при освещении уличных территорий и автомобильных дорог, в общественных туалетах в сушилках для рук и кранах, для автоматического открывания дверей в супермаркетах и на вокзалах, для включения и выключения камер наблюдения, в охранных сигнализациях.

Работа датчика движения основана на анализе волн различных типов (акустических, оптических или радиоволн), поступающих на датчик из окружающей среды. В зависимости от типа используемого излучения датчики движения делятся на:

• инфракрасные
• ультразвуковые
• фотоэлектрические, в которых применяется видимый свет
• микроволновые
• томографические, где используются радиоволны

В зависимости от того, излучает ли сенсор сам эти волны и анализирует их после отражения или только получает волны извне, датчики делятся на:

• активные
• пассивные
• комбинированные, в таких датчиках одна часть датчика посылает волны, а удалённая от неё вторая часть получает их

Большинство существующих датчиков движения представляет собой некоторую комбинацию физических принципов работы, причём датчики одного типа волн, как правило, используют один механизм для их создания и обработки.

Наиболее распространенные датчики:

• пассивные инфракрасные датчики (PIR), самые доступные и распространенные датчики движения в принципе, инфракрасные датчики составляют около 50 % применяемых по всему миру сенсоров движения. Широко применяются как для автоматического включения электрического освещения и кондиционеров, в автоматических дверях, так и для охранной сигнализации;
• активные ультразвуковые, микроволновые и томографические датчики;
• комбинированные фотоэлектрические и инфракрасные датчики

Каждый принцип имеет свои недостатки, иногда допуская ложные тревоги и несрабатывания в нужных случаях. Чтобы снизить вероятность ложного срабатывания, датчики иногда объединяют две технологии в одном устройстве (например, инфракрасная и ультразвуковая). Но это, в свою очередь, повышает уязвимость датчика, поскольку он становится менее надёжным и может в результате не сработать, даже когда должен.
