Опалубка - временная вспомогательная конструкция, образующая форму изделия. Опалубка служит для придания требуемой формы, геометрических размеров и положения в пространстве возводимой конструкции путем укладки бетонной смеси в ограниченной опалубкой объемный элемент.

Опалубка состоит из опалубочных щитов (форм), обеспечивающих форму, размеры и качество поверхности конструкции; крепежных устройств, необходимых для фиксации проектного и неизменяемого положения опалубочных щитов друг относительно друга в процессе производства работ; лесов (опорных и поддерживающих устройств), обеспечивающих проектное пожение опалубочных щитов в пространстве.

Палуба опалубки - элемент щита, образующий его формующую поверхность.

Щит - формообразующий элемент опалубки, состоящий из палубы и каркаса.

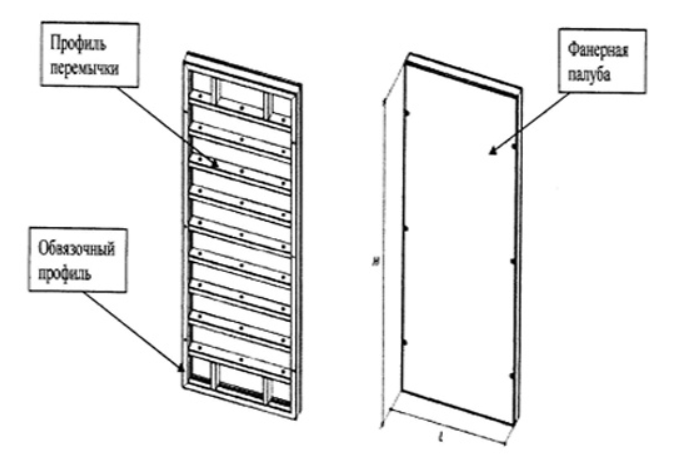

Щит опалубки

Опалубочная панель - формообразующий плоский элемент опалубки, состоящий из нескольких щитов соединённых между собой с помощью соединительных узлов и элементов и предназначенный для опалубливания всей плоскости конструкции.

Опалубочная панельит опалубки

Блок опалубки - пространственный, замкнутый по периметру элемент, изготовленный целиком и состоящий из плоских и угловых панелей и щитов

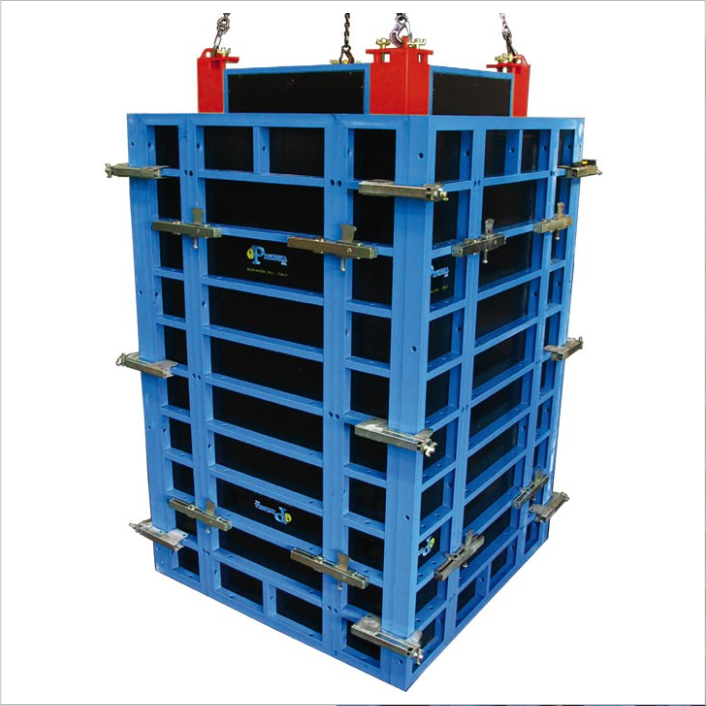

Блок опалубки

Классификация опалубки по материалу:

Деревянные - легкие и недорогие изделия, но срок их эксплуатации недолгий из-за малой прочности. Пропускают воду, поэтому не подходят для работы в условиях повышенной влажности.

Стальные - прочные, надежные, универсальные. Из-за тяжести конструкции больше подходят для промышленного применения, чем для частного. Их используют для возведения стен, фундамента, перекрытий.

Пластиковые - маловесные, не пропускают влагу. Используются для бетонных и пенобетонных блоков, не подходят для строительства высотных зданий.

Алюминиевые - значительно легче стальных, но при этом прочные. Недостаток - при соприкосновении с жидким бетоном могут ржаветь.

Комбинированные - состоят из нескольких материалов.

Сейчас на строительном рынке появились опалубки из пенополистирола, стекломагнезита и арболитовых блоков. Эти материалы создают дополнительную теплозащиту, но недостаточно экологичны.

Классификация опалубки по назначению

Тип опалубки по назначению подбирается в соответствии с тем, какую конструкцию необходимо возвести. В соответствии с этим выделяют опалубку для:

• создания вертикальных поверхностей - это может быть опалубка стен, колонн
• возведения криволинейных поверхностей - используется пневматическая опалубка
• одновременной заливки стен, перекрытий

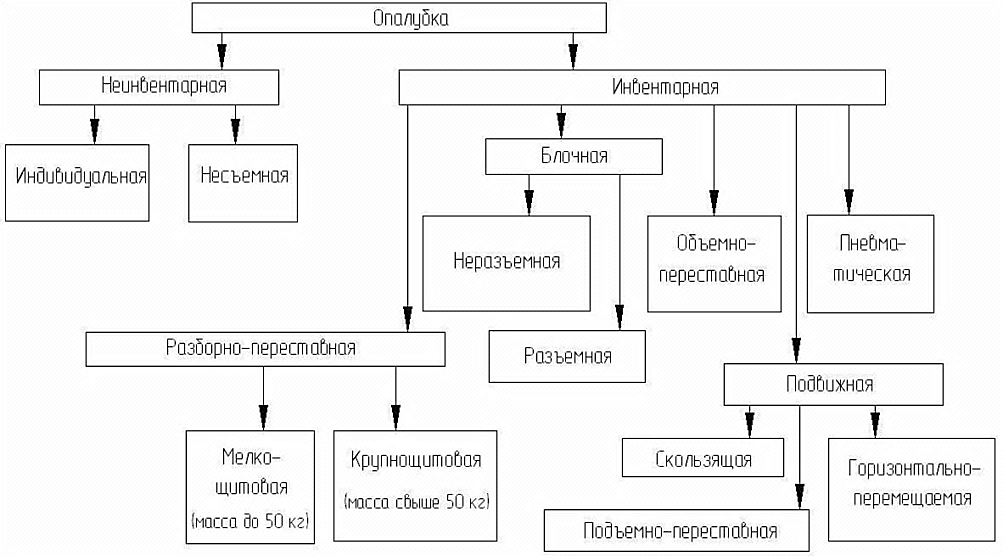

Классификация опалубки по конструкции:

Опалубки бывают неинвентарные, используемые только один раз, и инвентарные, то есть многократно оборачиваемые.

К неинвентарным опалубка относятся несъёмная опалубка и опалубка индивидуального изготовления.

Несъемная опалубка, применяемая при возведении конструкций без распалубливания, с устройством в процессе работ одновременно гидроизоляции, облицовки, утепления и др. Специфика опалубки в том, что после укладки в нее бетонной смеси опалубка остается в теле конструкции, составляя с ней одно целое. В настоящее время несъемную опалубку используют не только для бетонирования отдельных конструкций, но и возведения полностью зданий. Это стало возможным при использовании в качестве опалубки опалубочных элементов стен и перекрытий заводской готовности, изготавливаемых из жесткого пенополистирола вспененного (ПСВ).

Индивидуальная опалубка чаще всего используется для конструкций нестандартных размеров и небольших объемов.

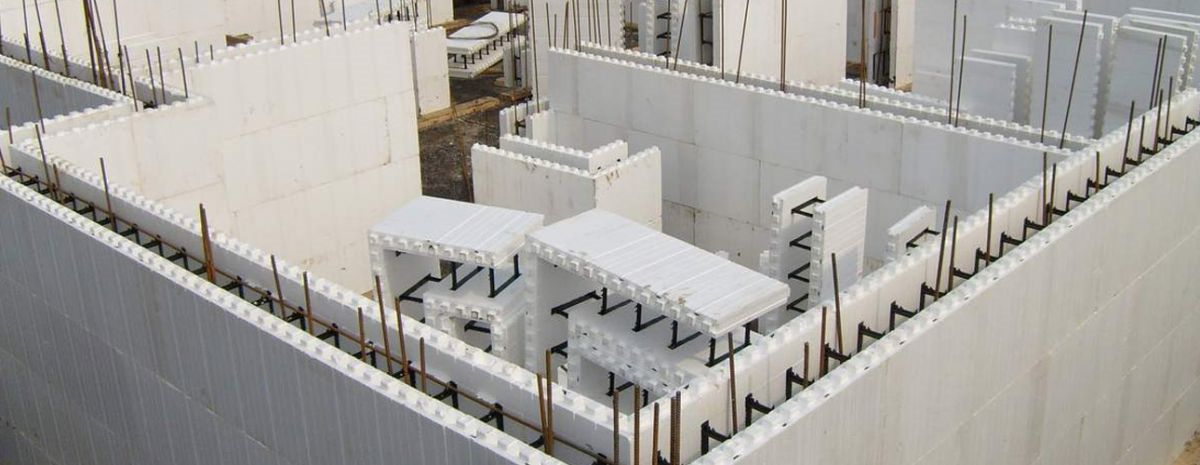

Несъемная опалубка из пенополистирола

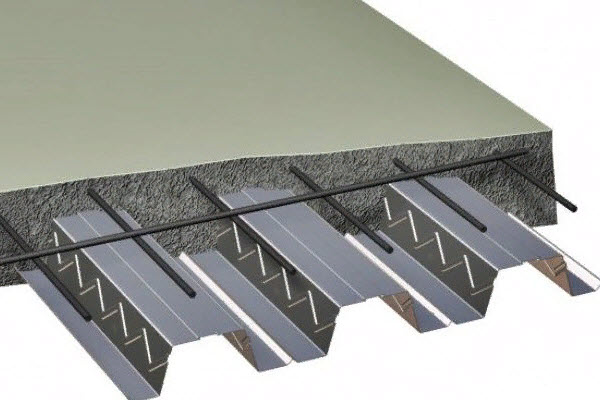

Использование профилированного листа в качестве несъемной опалубки перекрытия

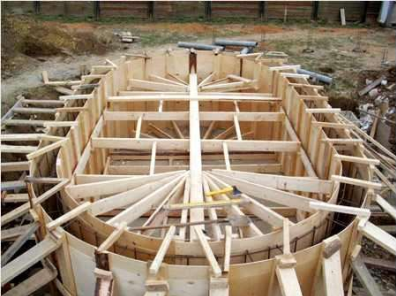

Индивидуальная опалубка

Мелкощитовая опалубка разборно-переставного типа - одна из самых востребованных в современном монолитном строительстве. Конструкция состоит из плоских панелей (щитов, палуб), соединяемых между собой при помощи замков и креплений. За восприятие нагрузок отвечают специальные несущие элементы. Такая конфигурация позволяет осуществлять заливку фундаментов, стен, покрытия и перекрытий любой формы. После того, как бетон набирает прочность, опалубка демонтируется и фиксируется в новом положении. При необходимости отдельные элементы могут собираться в целые блоки и в таком виде перемещаться с места на место. Щиты опалубки небольшого размера массой до 50 кг и площадью до 1 м2.

Крупнощитова опалубка включает щиты площадью 3...20 м2 повышенной несущей способности и применяется для конструкций с большими опалубливаемыми поверхностями. Элементы опалубки совмещают в себе палубу с поддерживающими прогонами и ребрами. Увеличение размеров щитов опалубки позволяет резко снизить трудоемкость работ по опалубливанию конструкций и более полно реализовать комплексную механизацию процессов. Крупнощитовая опалубка наиболее универсальна и мобильна в использовании и позволяет существенно улучшить качество конструкций за счет снижения числа сопряжений, при этом высоту щита принимают равной высоте яруса бетонирования.

Опалубка предназначена для возведения крупноразмерных монолитных конструкций самых разнообразных сооружений, установка и снятие опалубки осуществляется только кранами. Щиты опалубки являются самонесущими и включают палубу, элементы жесткости щита и несущие конструкции. Такие щиты оборудуют подмостями, подкосами для установки и первоначальной выверки, регулировочными домкратами.

Крупнощитовая опалубка применима практически для всех конструктивных элементов зданий и сооружений: фундаментов, наружных и внутренних стен, колонн, перекрытий. Наибольшее распространение опалубка нашла при строительстве жилых и гражданских зданий.

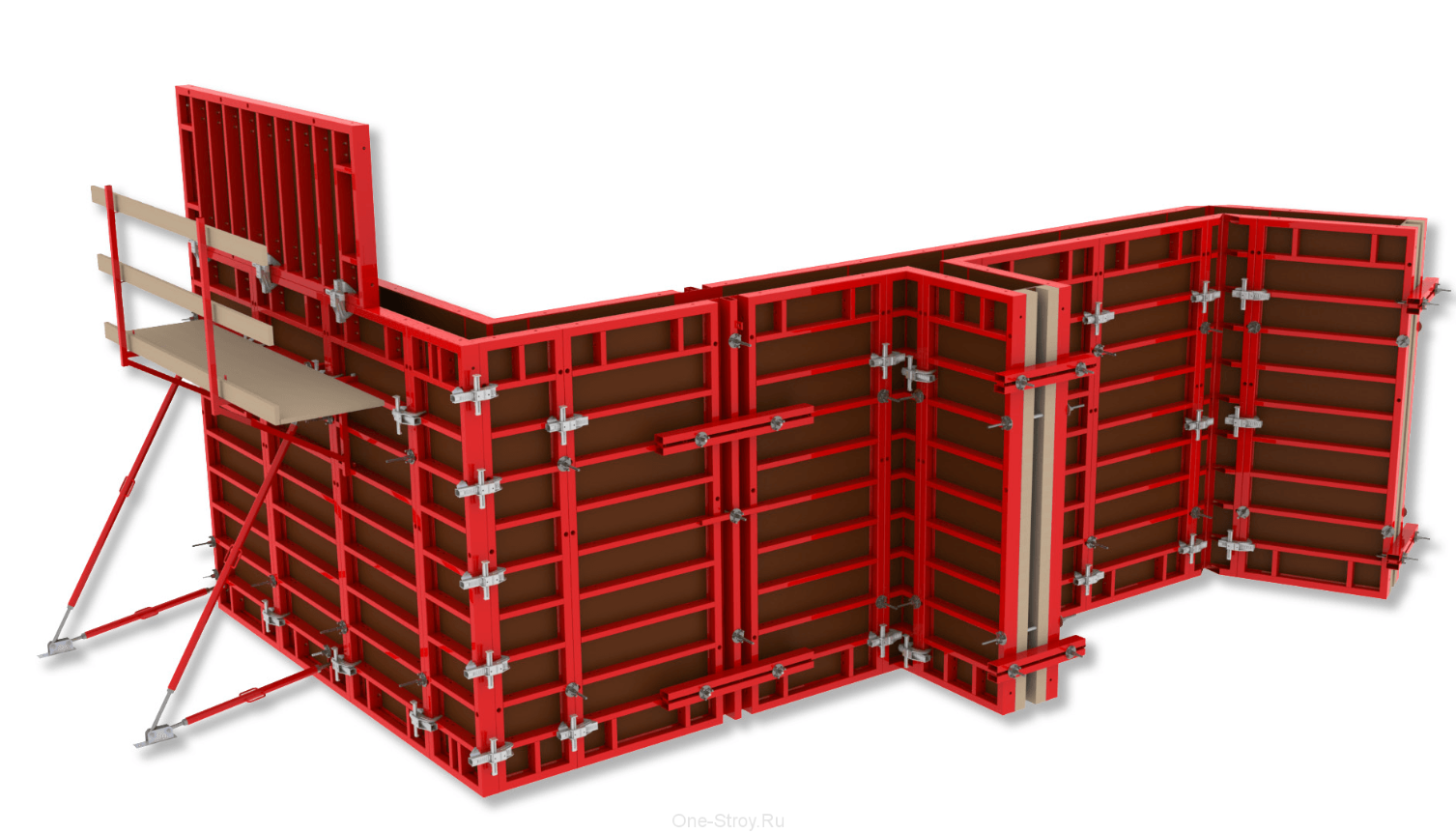

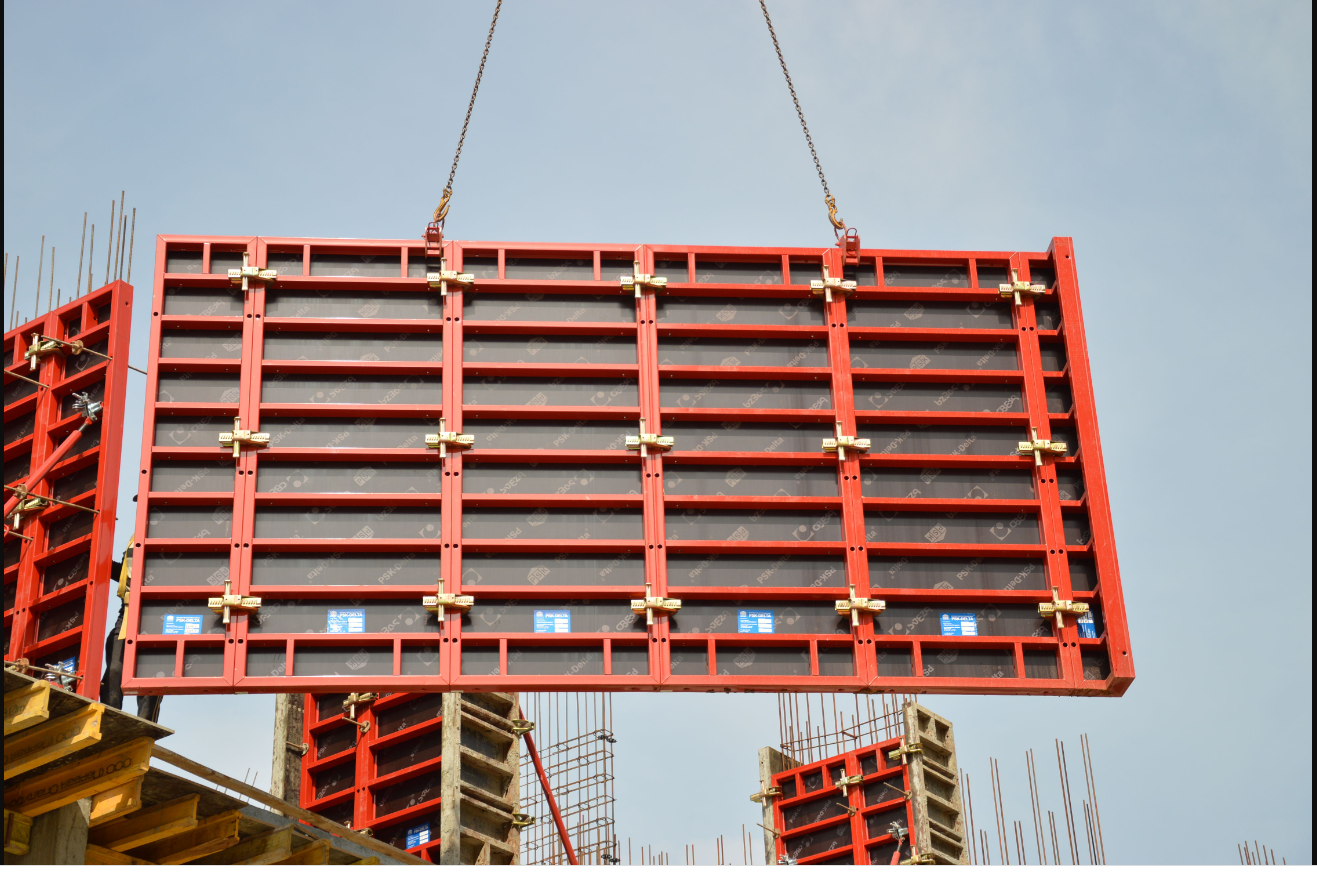

Крупнощитовая опалубка

Блочная опалубка может состоять как из отдельных опалубочных щитов, объединяемых в блоки с помощью рам, тяжей, болтов и других блокирующих элементов, так и из отдельных специально изготовленных блоков. Применяется для опалубливания внутренних поверхностей замкнутых ячеек типаnколодцев, приямков, шахт, различных помещений и наружных поверхностей колодцев, камер, фундаментов, ростверков, колонн, массивов и др.

Блок-формы широко применяются для бетонирования различных по размерам ступенчатых фундаментов. Для фундаментов с опалубочной (рабочей) поверхностью до 12 м2 используют неразъемные блок-формы, более 12 м2 - разъемные.

Монтаж внутренней системы водоснабжения

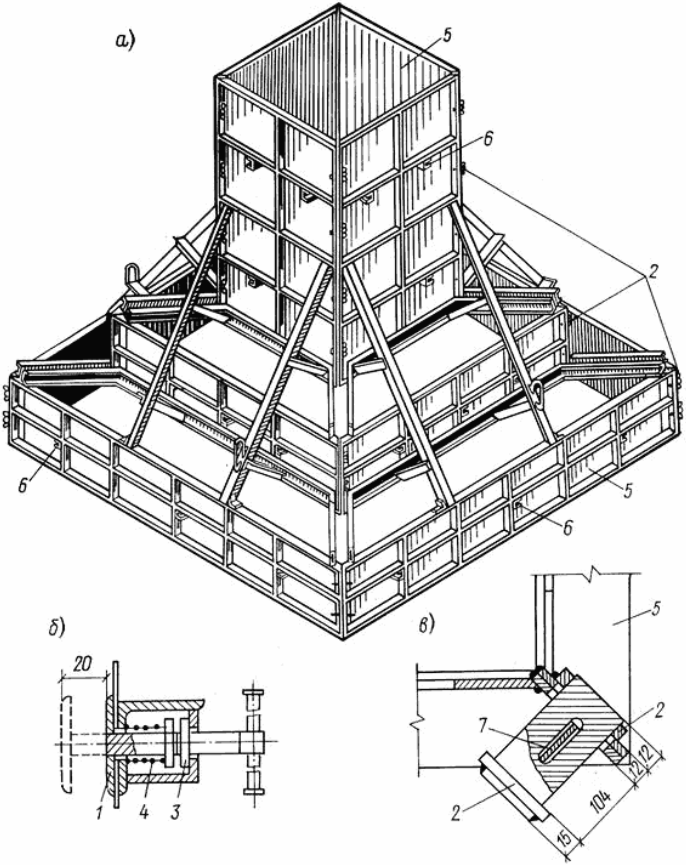

а - общий вид формы; б - отжимное устройство; в - узел соединения створок; 1 - опорная пластинка; 2 - клиновой замок; 3 - винт; 4 - пружина; 5 - створка; 6 - отжимное устройство; 7 - клин

Блок-формы до полного износа оборачиваются 200...300 раз. Их применение в большинстве случаев оказывается экономичнее разборно-переставной опалубки благодаря значительному снижению затрат труда.

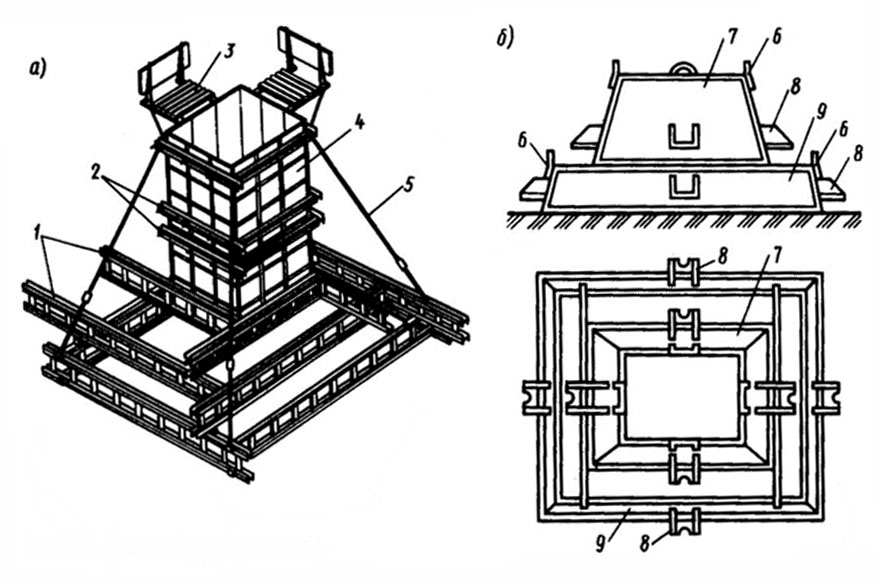

Блок-форма

1 - несущие фермы; 2 - схватки; 3 - рабочая площадка; 4 - щиты; 5 - расчалка; 6 - монтажные петли; 7 - форма подколонника; 8 - кронштейн для упора домкратов; 9 - форма ступени

Объёмно-переставную опалубку применяют двух видов: горизонтально перемещаемую (туннельную) и вертикально перемещаемую. Первый вид опалубки применяют при одновременном возведении стен и перекрытий зданий, второй - при возведении стен и перекрытий раздельно.

Горизонтально перемещаемая опалубка состоит из пространственных металлических П-образных секций, из которых собирают опалубочный блок на ширину здания. Боковые панели служат внутренней опалубкой монолитных стен, а верхняя - палубой перекрытия. Собранную секцию опалубки с помощью крана устанавливают в проектное положение. После того как бетон набрал распалубочную прочность, опалубку демонтируют, не разбирая ее на составные элементы. Для извлечения опалубки из забетонированной секции элементы верхней панели опускают с помощью домкратов, а боковые панели отодвигают от стен. Затем опалубку на катках выдвигают по инвентарным путям, уложенным по перекрытию, на соседнюю позицию или на специальные подмости, которые устраивают с продольной стороны здания, откуда вновь закрепленную секцию переставляют краном на новую позицию. Существует много конструкций объемно-переставной опалубки горизонтального перемещения (П- и Г-образная) с различными системами складывания. Опалубка позволяет бетонировать стены при высоте этажа 2,8 и 3,0 м и пролетах 2,7…6,6 м.

Горизонтально перемещаемую опалубку применяют преимущественно при строительстве зданий с поперечными несущими стенами и открытыми фасадами, необходимыми для извлечения опалубки.

Унифицированная объемно-переставная опалубка конструкции ЦНИИОМТП

1 - опалубка маяков; 2 - центральная вставка; 3 - Г-образный щит; 4 - распалубочный винт; 5 - шарнирный распалубочный механизм; 6 - регулируемый подкос; 7 - катки; 8 - винтовой домкрат; 9 - подмости торцевых стен; 10 - щит торцевой стены

Вертикально перемещаемая опалубка представляет собой несущий каркас с укрепленными на нем шарнирно-опалубочными щитами. При извлечении опалубки краном упоры приходят в соприкосновение и включаются в работу шарнирные тяги, отрывая опалубочные щиты от бетона.

При использовании вертикально перемещаемой опалубки перекрытие выполняют обычно сборным или сборно-монолитным

Подъемно-переставную опалубку применяют для возведения специальных сооружений конической или прямоугольной формы с изменяемым сечением: труб, градирен, силосных сооружений и т.п. Опалубка состоит из наружных и внутренних щитов, отделяемых от бетона при установке на новый ярус, элементов креплений и поддерживающих устройств, рабочего настила и подъемных приспособлений.

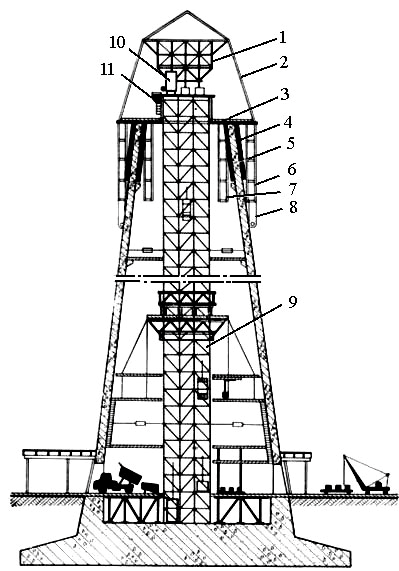

Схема бетонирования ствола трубы в переставной опалубке:

1 - подъемная головка; 2 - тепляк; 3 - рабочая площадка; 4 - наружная опалубка; 5 - внутренняя опалубка; 6, 7 - подвесные леса; 8 - «юбка» тепляка; 9 - шахтоподъемник; 10 - ковш грузовой клети; 11 - приемно-раздаточный бункер для бетонной смеси

Катучая опалубка. Это горизонтально перемещаемая опалубка периодически передвигается в горизонтальном направлении по мере приобретения бетоном достаточной прочности. Ее применяют для бетонирования линейно протяженных сооружений, возводимых открытым способом, имеющих постоянное поперечное сечение и типовые повторяющиеся элементы ячейки: подпорные стенки, туннели и коллекторы для подземных коммуникаций. В зависимости от типа и объемно-планировочного решения сооружения катучая опалубка может иметь свои технологические особенности, но в целом основное конструктивное решение не меняется.

Главный смысл данной опалубки заключается в непрерывности бетонирования (допустимы незначительные перерывы). Возможны два варианта технологии: непрерывное скольжение опалубочных щитов по поверхности возводимой конструкции и последовательная перестановка щитов с предварительным их отрывом от бетона на предыдущей захватке.

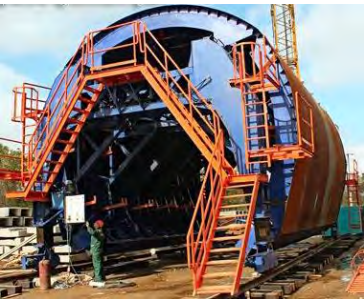

Катучая туннельная опалубка

Пневматическая опалубка представляет собой замкнутую герметичную оболочку, которая принимает требуемую для бетонирования конструкции криволинейную форму одинарной или двойной кривизны вследствие избыточного давления, создаваемого нагнетанием внутрь ее воздуха.

Пневмоопалубка может быть выполнена из мягких и жестких материалов. В первом случае используют прочные армированные синтетические пленки или прорезиненные ткани, во втором - армированные пластики и тонкие металлические листы. В связи с достаточной прочностью на изгиб жесткой опалубки исключается появление остаточных вмятин при выгрузке бетонной смеси. Однако ввиду высокой стоимости такой опалубки и сложности обеспечения герметичности в соединениях элементов более широкое распространение имеет мягкая пневмоопалубка.

Пневмоопалубку обычно используют при строительстве отдельно стоящих оболочек. Технологический процесс включает следующие операции: доставку опалубки в свернутом виде; расстилание на подготовленном основании с предварительно устроенными по контуру опорными фундаментами; герметизацию по опорному контуру (если оболочка не замкнутая); приведение в проектное положение нагнетанием внутрь опалубки воздуха; бетонирование. После того, как бетон набрал необходимую для распалубливания прочность, избыточное давление воздуха в пневмоопалубке снижается, она оседает, свертывается и удаляется.

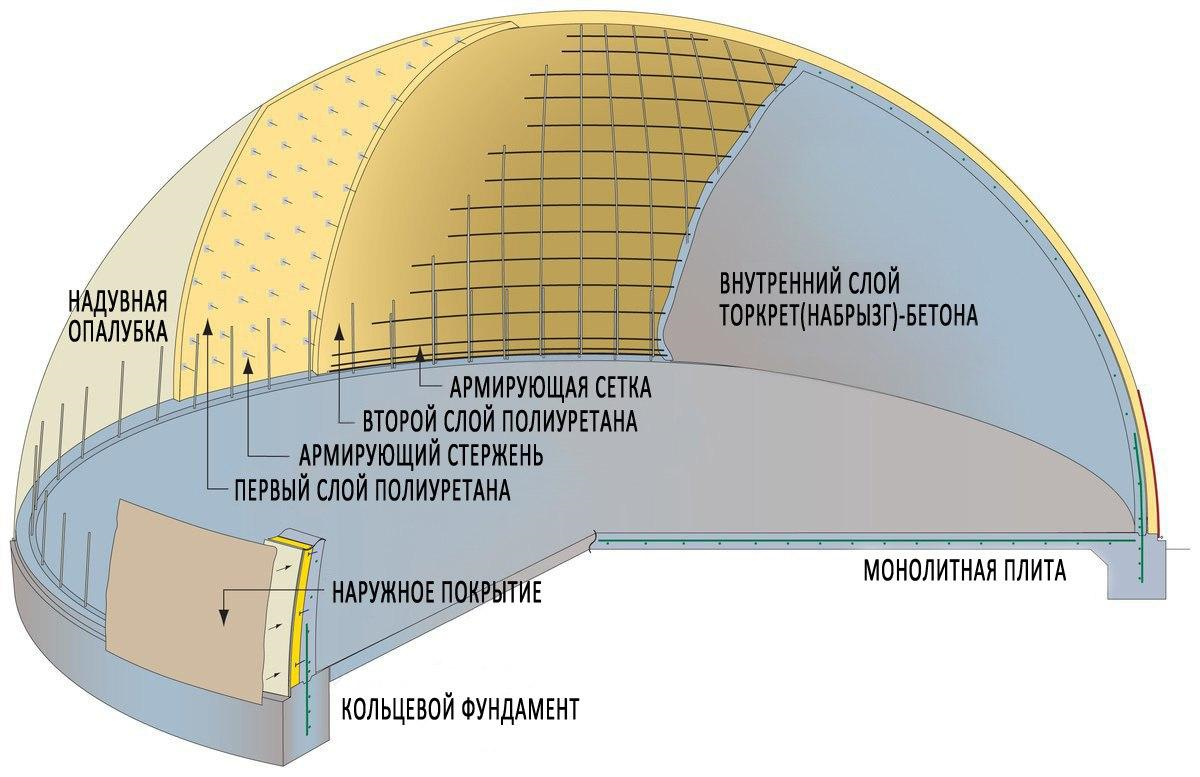

Схема устройства монолитного купола в пневмоопалубке
