Настоящий стандарт устанавливает основные условные графические обозначения элементов систем инженерно-технического обеспечения (водоснабжение, канализация, отопления, вентиляции, кондиционирования, газоснабжения), тепломеханических и других трубопроводных систем, а также буквенно-цифровые обозначения трубопроводов этих систем на чертежах и схемах при проектировании зданий и сооружений различного назначения.

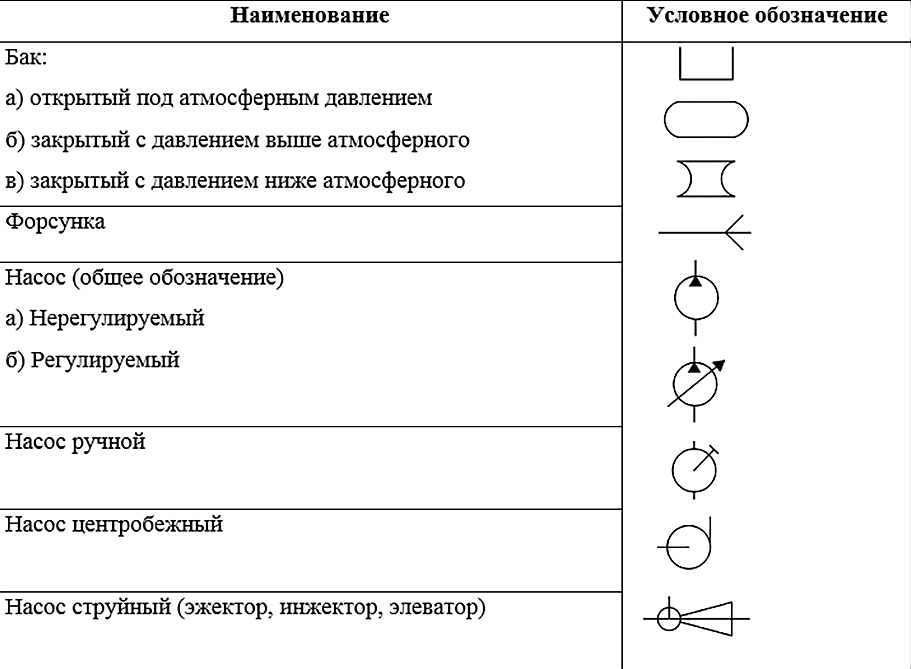

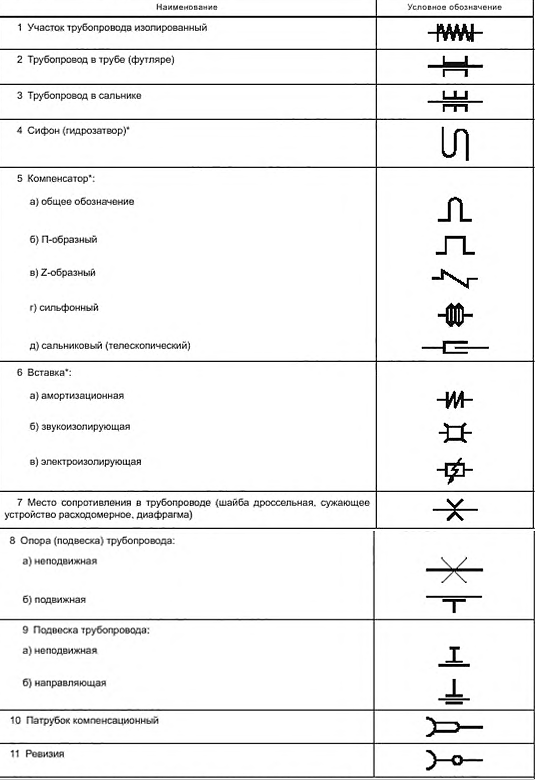

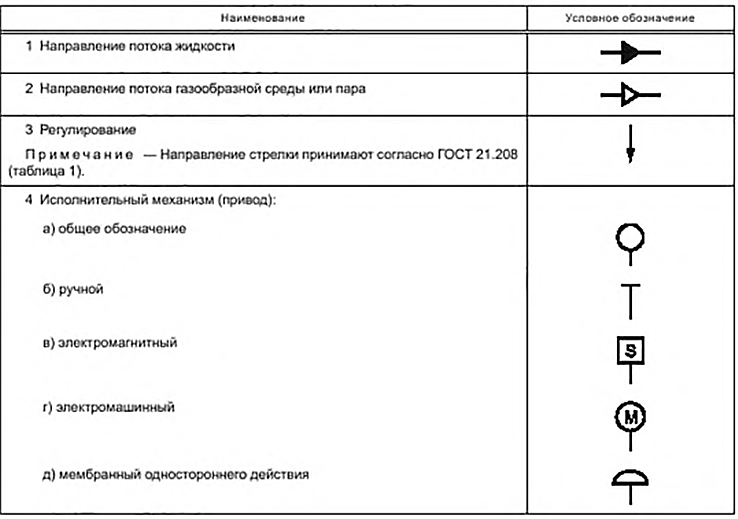

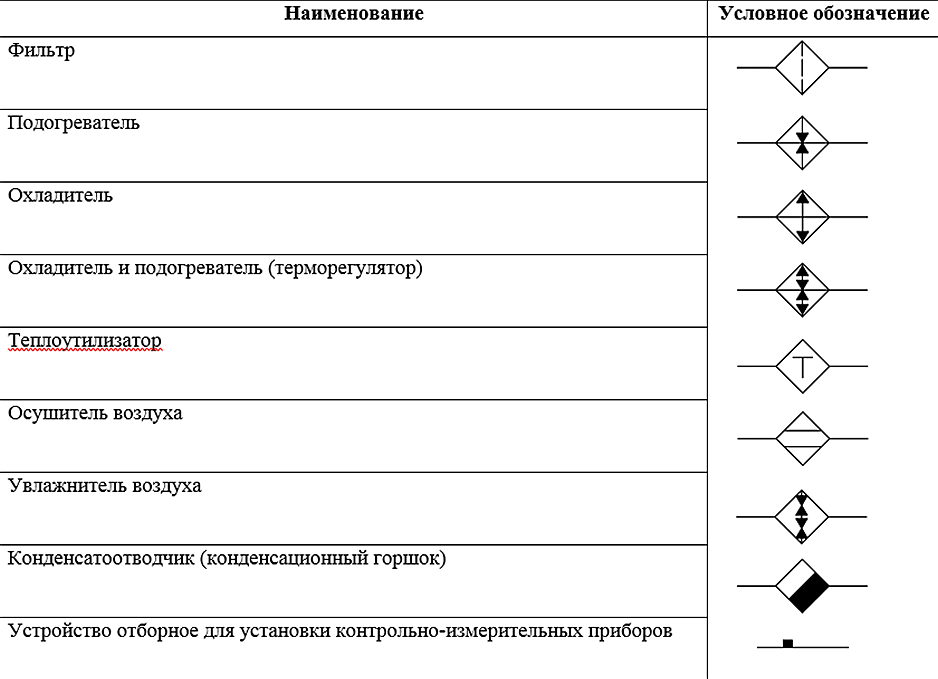

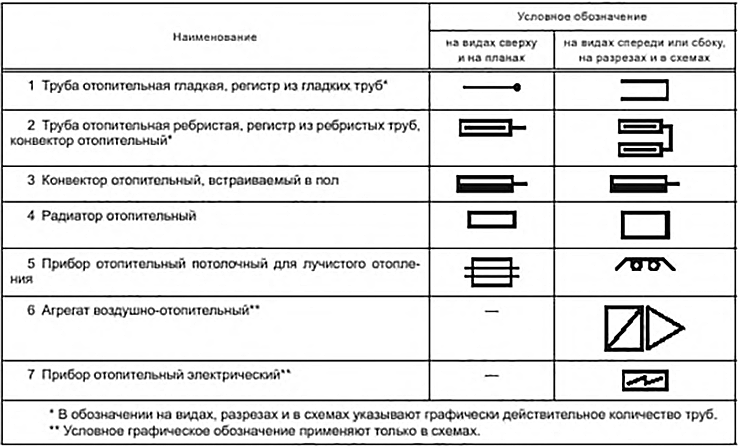

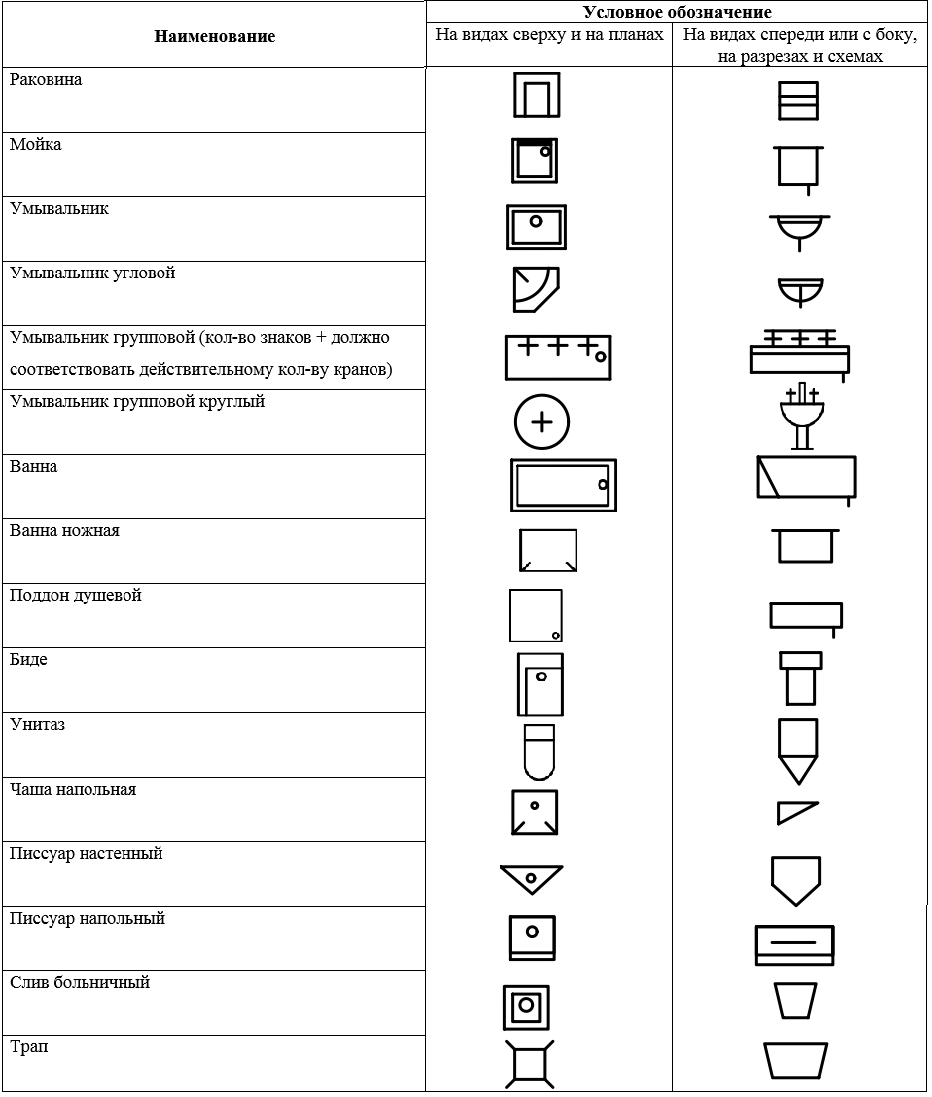

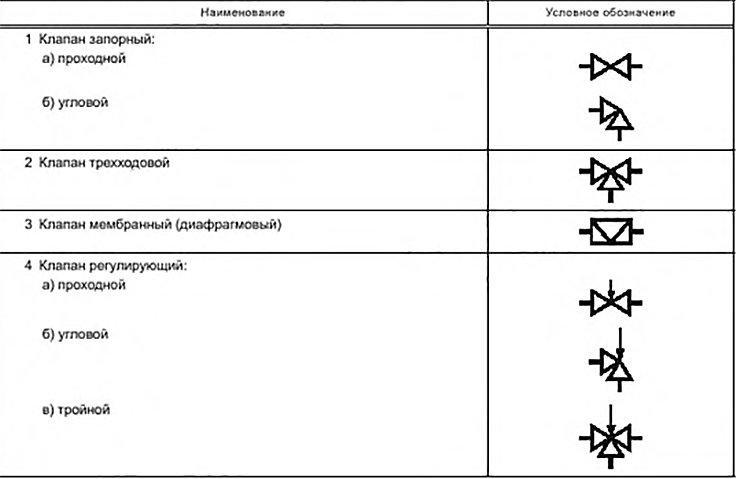

Условные графические обозначения элементов систем

1. Трубопроводы и их элементы в чертежах схемах указывают условными графическими обозначениями и упрощенными изображениями по ГОСТ 21.206
2. Размеры условных графических обозначений элементов систем в чертежах и схемах принимают без соблюдения масштаба
3. В схемах, выполняемых в аксонометрической проекции, элементы систем допускается изображать упрощенно в виде контурных очертаний
4. Условные обозначения приборов, средств автоматизации и линий связи, а также буквенные обозначения измеряемых величин и функциональных признаков приборов в схемах принимают по ГОСТ 21.208

Буквенно-цифровое обозначение трубопровода состоит из прописной буквы, характеризующей вид инженерной системы (сети) и цифр, характеризующих назначение трубопровода и/или его параметры.

Буквенно-цифровые обозначения трубопроводов на чертежах и схемах наносят в соответствии с ГОСТ 21.206.

Буквенные обозначения внутренних инженерных систем зданий и сооружений и наружных инженерных сетей.

Примечания

1. Для систем канализации (водоотведения) при разных параметрах и свойствах воды принимают обозначения

• от К11 до К19 для трубопроводов систем канализации, указанных в пункте 2
• от К21 до К29 для трубопроводов систем канализации, указанных в пункте 3

Для трубопроводов систем канализации, не предусмотренных таблицей, принимают обозначения от К41 до К99.

2. Если требуется показать, что участок сети канализации является напорным, то буквенно-цифровое обозначение дополняют прописной буквой "Н", например К31Н
