Изучите текст, описывающий построение базовых схем.

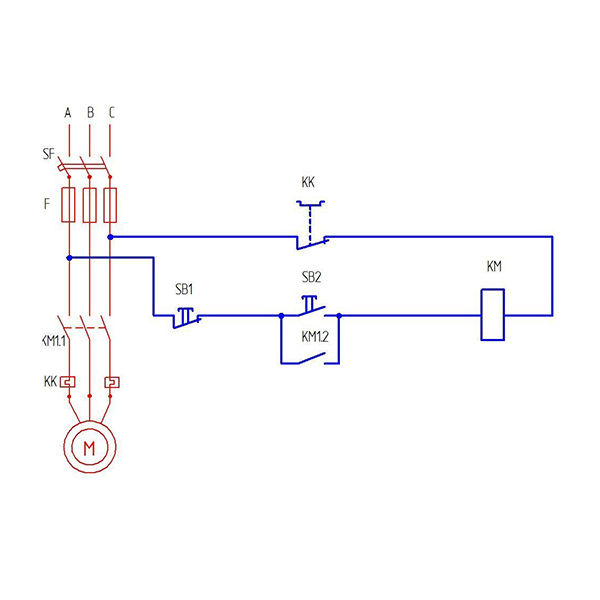

Составьте схему пуска магнитного пускателя.

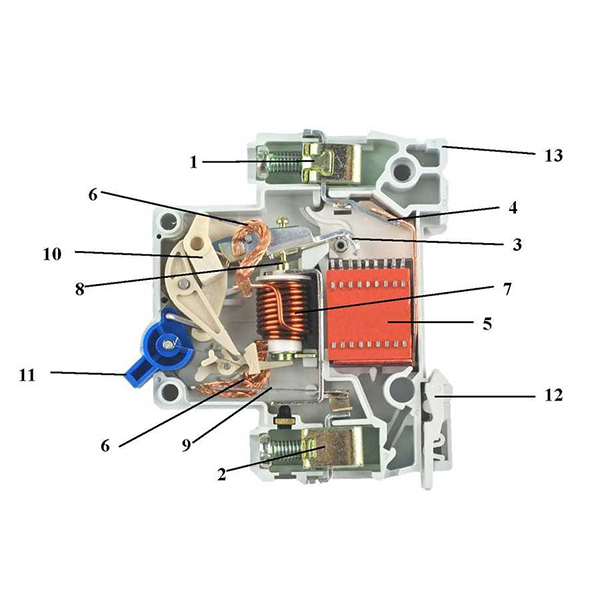

Изучите конструкцию автоматического выключателя

Составьте схему автоматического выключателя.

Составьте схему автоматического выключателя.

Изучите конструкцию плавкого предохранителя

Составьте схему плавкого предохранителя.

Изучите конструкцию Теплового реле

Составьте схему теплового реле

Составьте схему теплового реле

Изучите конструкцию Магнитного пускателя

Составьте схему магнитного пускателя

Составьте схему магнитного пускателя

Изучите конструкцию электродвигателя

Составьте схему электродвигателя

Составьте схему электродвигателя

×

Технологическое оборудование и его особенности

На главную

Электрические схема представляет собой графическое изображение элементов электроустановок и их взаимосвязей.

Принципиальная схема показывает все элементы и между элементами, и она дает детальное представление о принципе действия устройства.

Для чтения электрических схем необходимо знать:

основные графические условные обозначения и правила маркировок;
принцип действия, устройство и режимы работы электрооборудования, изображенного на схеме;
условия согласованности рабочих параметров аппаратов, совместно работающих в электроустановке, при которых обеспечивается работоспособность схемы.

Порядок построения электрических схем следующий:

ознакомление с информацией;
назначение всех машин, аппаратов, приборов и т.п., входящих в установку;
выделение цепей силового тока, управления, защиты сигнализации т.п.;
нахождение на схеме всех элементов каждого из аппаратов и установление их функций;

SF

F

KK

M

KM

SB1-SB2

Плавкий предохранитель

Электромотор

Автоматический выключатель

Контакты теплового реле

Катушка магнитного пускателя

Контакты кнопок

1 -

2 -

3 -

4 -

5 -

6 -

Входная клемма с винтом

Выходная клемма с винтом

Подвижный контакт

Неподвижный контакт

Дугогасительная камера

Гибкое соединение

7 -

8 -

9 -

10 -

11 -

12 -

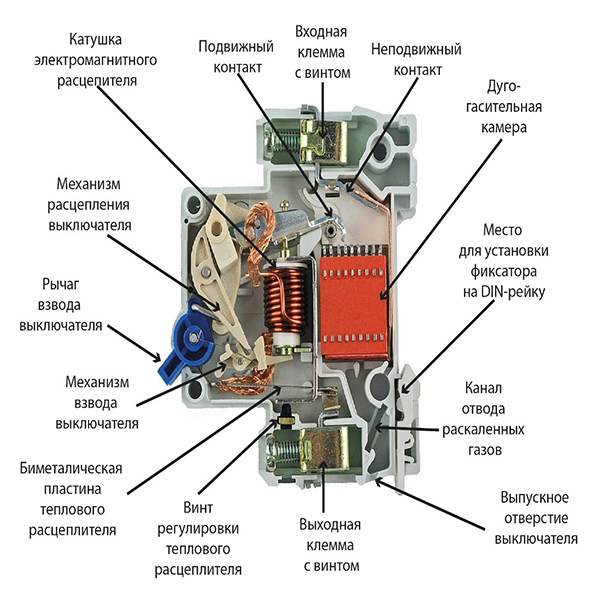

Катушка электромагнитного расцепления

Шток катушки

Биметалическая пластина теплового расцепителя

Механизм расцепления выключателя

рычаг взвода выключателя

Место для установки фиксатора на DIN-рейку

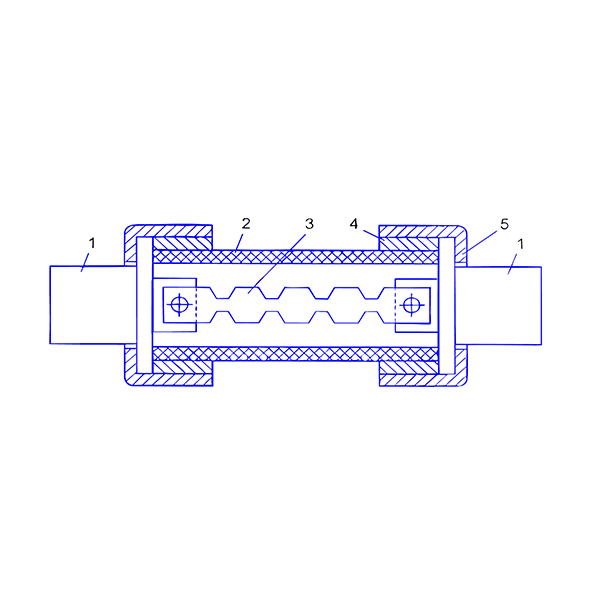

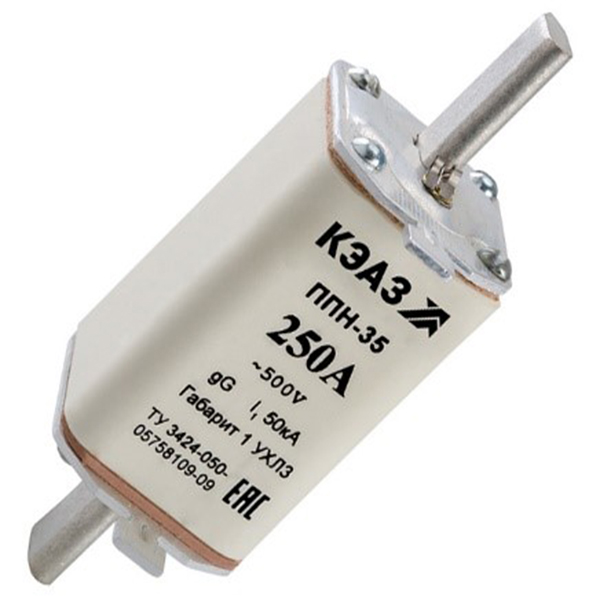

Плавкие предохранители — это электрические аппараты, защищающие установки от перегрузок и токов короткого замыкания. Основными элементами предохранителя являются плавкая вставка, включаемая в рассечку защищаемой цепи, и дугогасительное устройство, гасящее дугу, возникающую после плавления вставки.

1 -

2 -

3 -

4 -

5 -

Контактные ножи

Наполнитель

Плавкая вставка

Изолятор

Керамический корпус

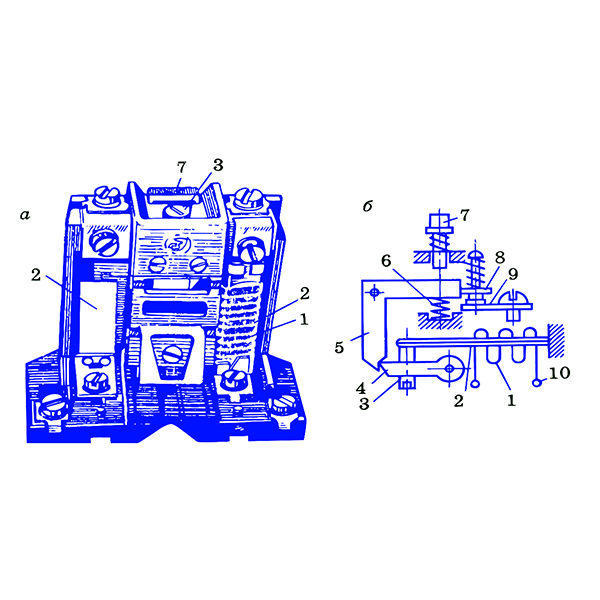

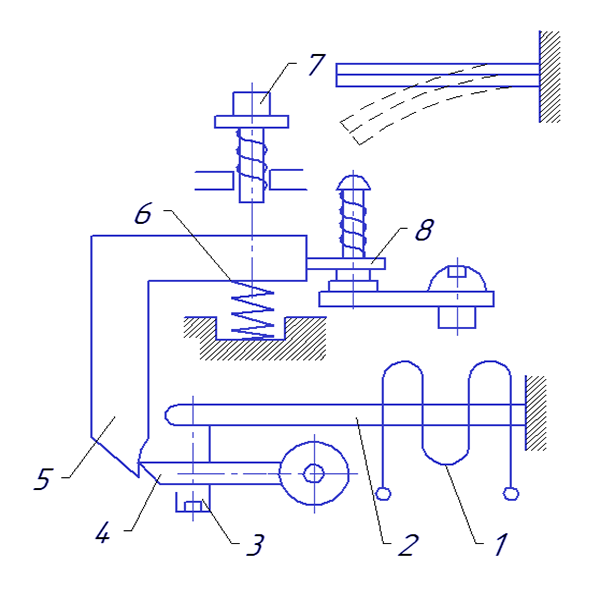

Теловое реле применяют для защиты от чрезмерных перегрузок.

нихромовый нагреватель
биметалическая пластина
винт
защелка
рычаг
пружина
кнопка возврата
подвижный контакт

1 -

2 -

3 -

4 -

5 -

Нихромовый нагреватель

Биметаллическия пластина

Винт

Защелка

Рычаг

6 -

7 -

8 -

9 -

10 -

Пружина

Кнопка возврата

Подвижный контакт

Винт

Нихромовый нагреватель

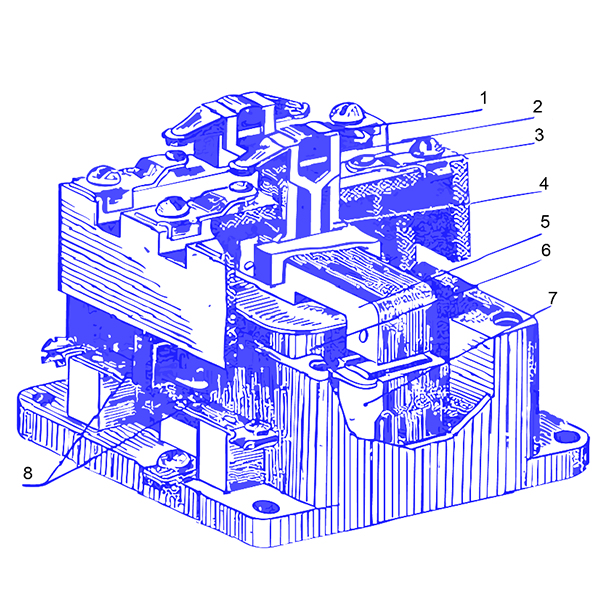

Внутри корпуса пускателя размещена электромагнитная система, включающая в себя неподвижную Ш-образную часть сердечника 7 и обмотку 6, намотанную на катушку. Сердечник набран из изолированных друг от друга (для уменьшения потерь от вихревых токов) листов электротехнической стали. Подвижная часть сердечника 5 (якорь) соединена с пластмассовой траверсой 4, на которой смонтированы контактные мостики 2 с подвижными контактами. Плавность замыкания контактов и необходимое усилия нажатия обеспечивается контактными пружинами 1. Неподвижные контакты припаяны к контактным пластинам 3, снабженным винтовыми зажимами для присоединения проводом внешней цепи. Кроме главных контактов, пускатели имеют дополнительные (блокировочные) контакты 8, расположенные на боковых поверхностях аппарата. Главные контакты закрыты крышкой, защищающей их от загрязнения, случайных прикосновений и междуфазных замыканий.

При выборе пускателя следует обращать внимание на его характеристики. Основные – это номинальный рабочий ток, рабочее напряжение, категория применения, номинальное напряжение катушки.

1 -

2 -

3 -

4 -

Подпружиненный контакт

Контактная пластина

Контактный мост

Траверсы

5 -

6 -

7 -

8 -

Якорь

Катушка

Неподвижный сердечник

Блокировочные контакты

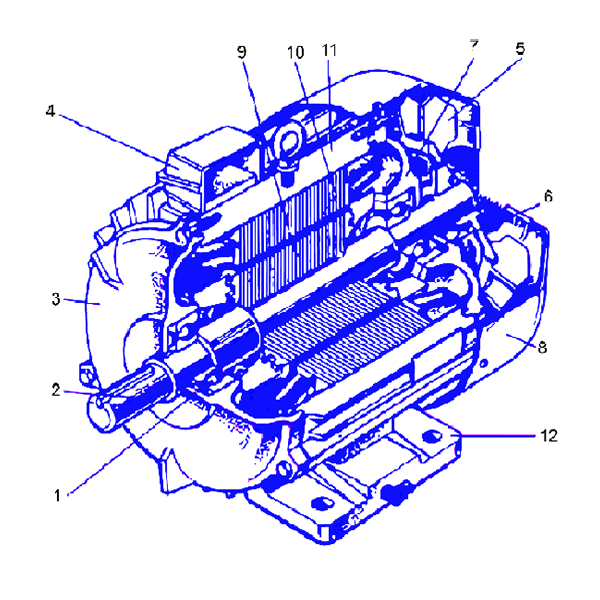

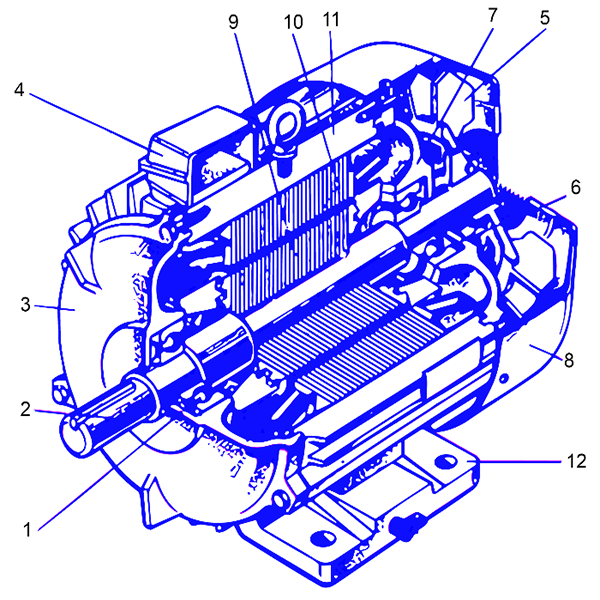

Устройство трехфазного асинхронного двигателя с короткозамкнутым ротором:

вал
подшипники
вентилятор
коробка выводов
подшипниковые щиты
подшипники
подшипниковые щиты
кожух вентилятора
сердечник ротора с короткозамкнутой обмоткой
сердечник статора с обмоткой
корпус
лапы

2 -

1,6 -

7,3 -

5 -

4 -

вал

подшипники

подшипниковые щиты

вентилятор

коробка выводов

8 -

9 -

10 -

11 -

12 -

кожух вентилятора

сердечник ротора с короткозамкнутой обмоткой

сердечник статора с обмоткой

корпус

опора
