1. Ознакомьтесь с видами расчетов

Внимательно ознакомьтесь с классификацией методов электрических сетей
Основные методы расчета электрических нагрузок
- По номинальной мощности и коэффициенту использования;
- По номинальной мощности и коэффициенту спроса;
- По средней мощности и расчетному коэффициенту;
- По средней мощности и отклонению расчетной нагрузки от средней;
- По средней мощности и коэффициенту формы графика нагрузки.
Применение того или иного метода определяется допустимой погрешностью расчетов и наличием исходных данных.

Далее

2. Ознакомьтесь с видами расчетов

По данному методу расчетные нагрузки принимаются равными средним значениям нагрузок за наиболее загруженную смену.

Далее

2. Ознакомьтесь с видами расчетов

Использование данного метода возможно и для определения расчетных нагрузок группы ЭП напряжением до 1 кВ, связанных технологическим процессом, в случае если их не более трех-четырех. Режим работы электроприемников данной группы должен быть приведен к длительному режиму (ПВ=1).

Далее

3. Установите соответствие между определением и его описанием. Сопоставьте определение и его описание.

4. Установите соответствие расчитываемым параметром и его обозначением. Сопоставьте расчитываемый параметр и его обозначение.

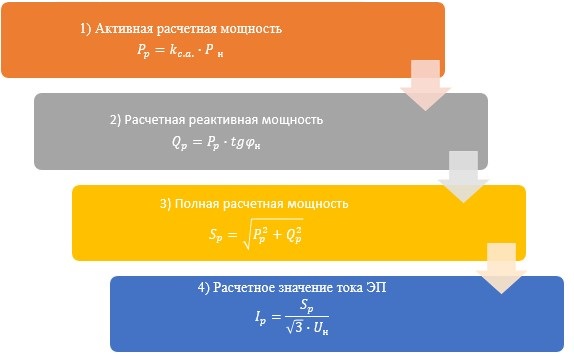

5. Расчет для группы ЭП

Перед тем как приступить к расчетам по этому методу необходимо выяснить следующие данные:
• номинальную мощность группы приемников (производства, цеха и т.п.);
• коэффициент спроса данной группы ЭП;
• значение коэффициента мощности данной группы.

Далее

5. Расчет для группы ЭП

где P_p – расчетное значение активной мощности узла нагрузки (цеха/участка/помещения), кВт;
k_c.a.– средневзвешенное значение коэффициента спроса группы ЭП подразделения предприятия, о.е.;
Q_p – расчетное значение реактивной мощности узла нагрузки (цеха/участка/помещения), кВт;

Далее

5. Расчет для группы ЭП

tgφ – значение коэффициента реактивной мощности, соответствующего средневзвешенному значению cosφ группы ЭП данного подразделения;
S_p – полная расчетная мощность группы ЭП данного подразделения, кВ·А;

Далее

5. Расчет для группы ЭП

I_p– расчетный ток, А;
U_н– напряжение питания узла нагрузки, кВ.

Далее

5. Расчет для группы ЭП

Проведя данные вычисления можно переходить к следующим этапам:
выбора сечения линий электропередачи, питающих узел нагрузки;
силовых пунктов и трансформаторов
коммутационных и защитных аппаратов

Далее

5. Расчет для группы ЭП

В случаях наличия данных о числе ЭП, режимах работы, мощности рекомендуется проводить расчет электрических нагрузок по средней мощности Pc и расчетному коэффициенту Kp.
Kp определяется методом упорядоченных диаграммам.

Далее

6. Установите соответствие параметром и его обозначением в формулах. Сопоставьте параметр и его обозначение в формуле.

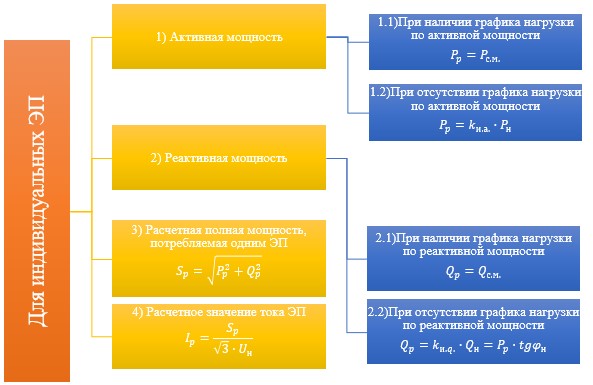

7. Повторите методику расчета для индивидуального электропотребителя

где P_p – расчетная активная мощность, кВт;
P_(с.м.) – среднее значение активной мощности ЭП за наиболее загруженную смену, кВт
k_(и.а.) – коэффициент использования активной мощности ЭП за рассматриваемый промежуток времени (технологический параметр);
P_н – номинальная активная мощность ЭП, кВт;
Q_p – расчетная реактивная мощность, кВ·Ар;

Далее

7. Повторите методику расчета для индивидуальных ЭП

Q_(с.м.) – среднее значение реактивной мощности ЭП за наиболее загруженную смену, кВ·Ар;
k_(и.q.) – коэффициент использования реактивной мощности ЭП за рассматриваемый промежуток времени (технологический параметр);
Q_н– номинальная реактивная мощность ЭП, кВт;
tgφ_н – номинальное значение коэффициента реактивной мощности, соответствующего cosφ_н ЭП;
S_p– расчетное значение полной мощности ЭП, кВ·А;
I_p– расчетный ток ЭП, А;
U_н– напряжение питания ЭП, кВ.

Далее

8. Для какого количества ЭП допустимо использование метода расчета электрических нагрузок
по номинальной мощности и коэффициенту использования для индивидуальных ЭП. Выберите один правильный ответ.

9. Как определяется номинальная мощность группы электроприемников по удельной мощности на единицу производственной площади. Выберите один правильный ответ.

10. Укажите вспомогательные методы расчета электрических сетей. Выберите несколько правильных ответов.

11. Укажите основные методы расчета электрических сетей. Выберите несколько вариантов ответов

12. Установите между параметром и его обозначением. Сопоставьте параметр и его обозначение.

13. Выберите правильное определение по описанию: совокупность подстанций, распределительных устройств
и соединяющих их электрических линий, размещённых на территории района, населённого пункта, потребителя электрической энергии. Выберете один правильный ответ.

14. Укажите параметры необходимые для расчета мощности статистическим методом расчета нагрузок. Выберете несколько правильных ответов.
