Что такое электроустановка

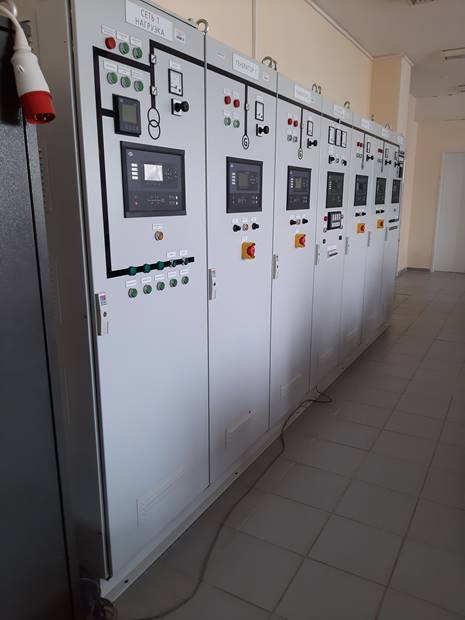

Рисунок 1. Пример электроустановки
Процесс передачи электроэнергии потребителю называется электроснабжением. Энергия производится и передается через структуру, называемую энергосистемой.
В состав энергосистемы входят:
- электрические станции, служащие для производства энергии;
- электрические машины, предназначенные для трансформации электроэнергии (силовые трансформаторы);
- электрические аппараты, предназначенные для коммутации, защиты оборудования, контроля за состоянием оборудования, а также измерения параметров системы электроснабжения (выключатель, токоограничивающий реактор, реле контроля изоляции, мультиметр).
- элементы электрической сети, предназначенные для передачи и распределения электрической энергии (подстанции и линии электропередачи);
- электроприемники – «аппараты, агрегаты или устройства, предназначенные для преобразования электрической энергии в другой вид энергии» (электрические двигатели и насосы на предприятиях, система освещения, микроволновая печь, фен и другие бытовые электроприборы).
Через понятие «электроустановка» можно обозначить ряд терминов. В наиболее общем плане оно обозначает любую «совокупность машин, аппаратов, линий и вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенных для производства, преобразования, трансформации, передачи, распределения электроэнергии и преобразования её в другие виды энергии». На рисунке 1 представлен пример электроустановки, стенд «Распределённая генерация».
