Последствия коротких замыканий

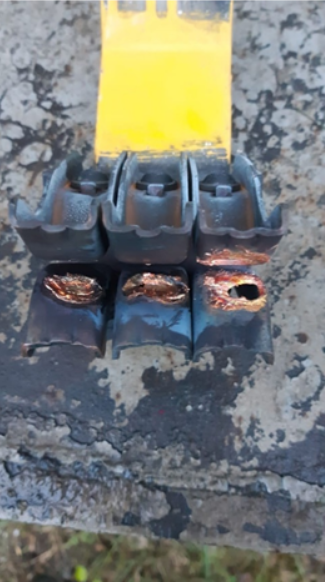

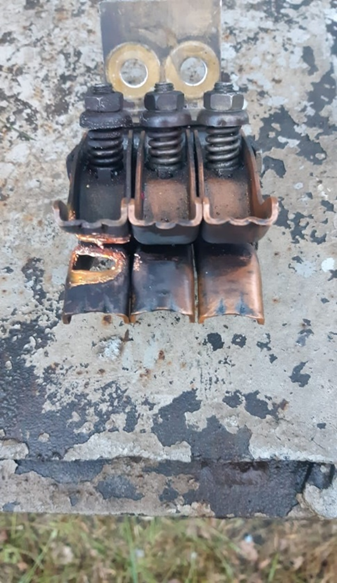

Рисунок 5. Разрушение контактов выключателя
Последствия, к которым приводят короткие замыкания, следующие:
- Нарушение динамической устойчивости энергосистемы, вызванное короткими замыканиями, может привести к разделению системы на изолированные части. Т.е., после короткого замыкания часть энергосистемы не смогла вернуться к параметрам нормального режима, и для того, чтобы не допустить перехода этого неустойчивого режима на всю энергосистему, задействуют элементы для отключения связи между ними.
- Термическое воздействие токов короткого замыкания может привести к повреждению электрооборудования (недопустимый перегрев токоведущих частей электрооборудования). В случае перегрева трансформатора масло, расположенное в баке трансформатора, начинает испаряться и при достижении очень высокой температуры создает взрывоопасные газы. При возникновении короткого замыкания внутри трансформатора температура может достигать 1200 оС.

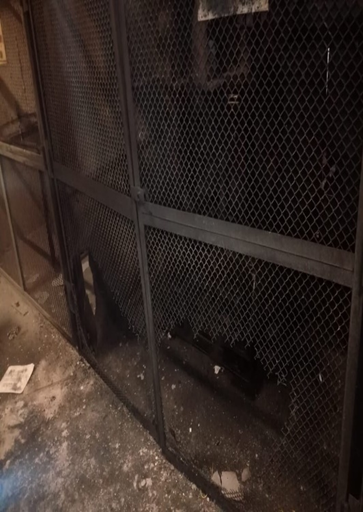

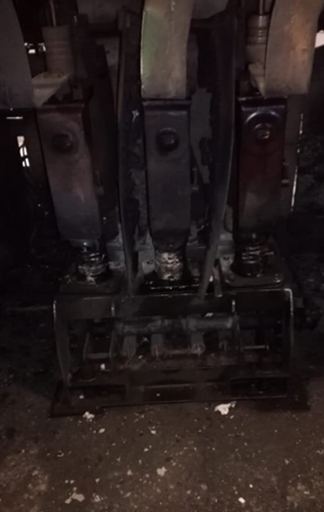

Рисунок 6. Последствие короткого
замыкания на кабельном вводе
- Электродинамические усилия, возникающие при коротком замыкании между токоведущими частями, могут приводить к механическим повреждениям и даже к разрушению электроустановки. На рисунке 5 показаны последствия протекания тока короткого замыкания через выключатель, не приспособленный под такие значения тока, в результате чего произошло возгорание и разрушение его контактов.
- Ухудшение основных показателей качества электрической энергии, таких как отклонение напряжения, несинусоидальность кривой напряжения, несимметрия трехфазной системы и т.д. При снижении сопротивления в системе в её отдельных ветвях значительно увеличиваются значения токов и снижаются значения напряжений. Это приводит к аварийному режиму. Аварийный режим работы характеризуется повреждением элементов СЭС, выходом из строя электрооборудования, возможным перерывом электроснабжения.
- Короткие замыкания на землю могут приводить к наведению в соседних цепях значительных уровней ЭДС опасных для персонала и аппаратуры. Другими словами, цепи находятся под напряжением, и человек, замкнув своим телом какую-то цепь, получит смертельно опасный удар электрическим током.
