Способы ограничения токов короткого замыкания
Существуют следующие способы ограничения токов короткого замыкания:
- применение токоограничивающего реактора;
- расщепление обмотки низшего напряжения у двухобмоточного трансформатора;
- разделение участков электрических сетей (секционирование).
Токоограничивающий реактор – это устройство, которое устанавливается в электрическую сеть последовательно пути протекания тока. Ограничение тока происходит за счет увеличения полного сопротивления участка цепи.
Трансформатор с расщепленной обмоткой низкого напряжения – это конструктивное исполнение трансформатора, при котором намотка меди осуществляется на двух разделенных, не связанных между собой обмотках. Ограничение тока происходит за счет увеличения полного сопротивления трансформатора.
Секционирование производят с целью увеличения надежности работы сетей. В случае возникновения тока короткого замыкания на одной части электрической сети, вторая часть, вследствие разделения сети не участвует в процессе.

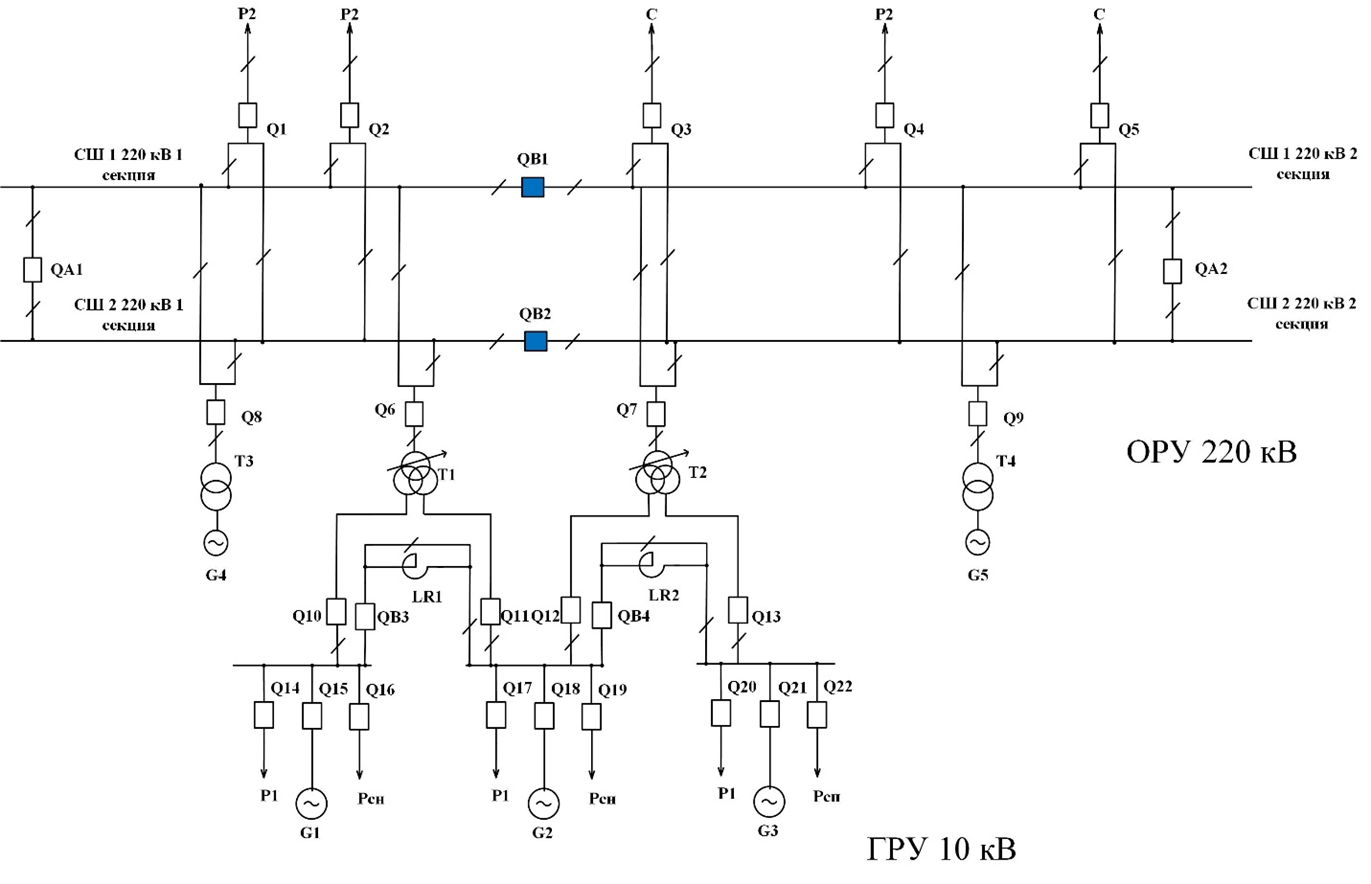

На рисунке 15 показано секционирование на примере главной электрической схемы теплоэлектроцентрали. Секционирование провели с помощью аппарата, называемого секционный выключатель (на схеме выделен синим цветом). Секционный выключатель используется для отключения электроустановок от источника питания.
Рисунок 15. Главная электрическая схема теплоэлектроцентрали
