Элементы системы электроснабжения

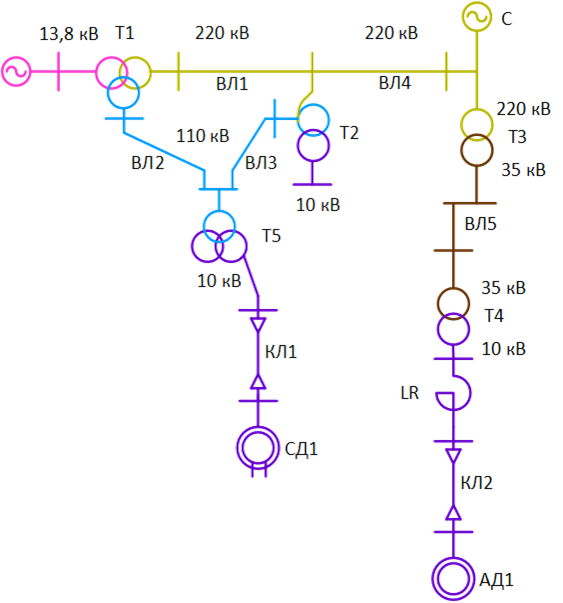

Рисунок 16. Схематическое изображение главных элементов системы электроснабжения
К основным элементам системы электроснабжения относятся генераторы, трансформаторы, воздушные и кабельные линии электропередачи, синхронные и асинхронные двигатели, реакторы.
На схеме проиллюстрированы основные элементы СЭС. Они разделены на цветовые зоны согласно классам напряжений.
-
жёлтый – 220 кВ
-
голубой – 110 кВ
коричневый – 35 кВ
фиолетовый – 10 кВ
розовый – генераторное напряжение 13,8 кВ
Для сетей с отличными классами напряжения также существует своя цветовая схема, регламентируемая ГОСТ Р 56303—2014 с общими требованиями к графическому исполнению схем электрических соединений объектов электроэнергетики.
Рассмотрим элементы СЭС подробнее.
Генератор – это устройство, превращающее механическую кинетическую энергию в электроэнергию. Устанавливаются на электрических станциях. Источниками механической энергии служат:
- гидротурбина – агрегат, приводимый в движение водным потоком;
- газовая турбина – агрегат, приводимый в движение внутренней энергией нагретого газа;
- паровая турбина – агрегат, приводимый в движение давлением насыщенного пара.
Трансформатор – электрическая машина, предназначенная для изменения напряжения с одного класса на другой. Устанавливаются на электрических станциях и подстанциях, а также в помещениях закрытого исполнения.
Синхронные и асинхронные двигатели – электрические машины, предназначенные для преобразования электрической энергии в механическую. У синхронного двигателя ротор вращается синхронно с магнитным полем питающего напряжения, а у асинхронного частота вращения ротора отличается от частоты вращающего магнитного поля.
Токоограничивающий реактор – элемент СЭС, направленный на защиту оборудования путем ограничения токов короткого замыкания. Он компенсирует ударные токи за счет своей индуктивности.
Следующие элементы охарактеризуем согласно пособию «Основы составления главных схем электрических подстанций».
«Воздушная линия электропередачи – это устройство, предназначенное для передачи и распределения электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным при помощи изоляторов и арматуры к опорам или кронштейнам и стойкам на инженерных сооружениях (мостах, путепроводах и т. п.).
Кабельная линия – это линия для передачи электроэнергии или отдельных ее импульсов, состоящая из одного или нескольких параллельных кабелей с соединительными, стопорными и концевыми муфтами (заделками) и крепежными деталями».
