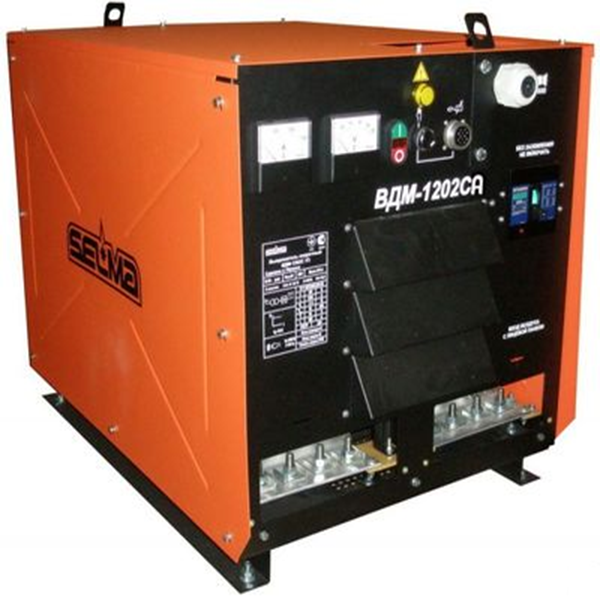

Многопостовой сварочный выпрямитель типа ВДМ-1202С предназначен для комплектации сварочных постов ручной дуговой сварки покрытыми электродами изделий из углеродистых и легированных сталей на постоянном токе. Выпрямитель не регулируемый и имеет жесткую внешнюю характеристику. Регулирование сварочного тока производится для конкретного поста независимо с помощью балластного реостата. Выпрямитель состоит из мощного силового трансформатора, современного выпрямительного модуля на диодах с улучшенной системой воздушного охлаждения. Использование современной элементной базы и материалов позволило значительно уменьшить весогабаритные показатели, повысить срок службы и долговечность изделия, улучшить ремонтопригодность. По сравнению с аналогичными многопостовыми выпрямителями ВДМ-1202С отличается лучшими технико-экономическими показателями, современным дизайном, повышенным сроком службы.

Основные особенности

простая конструкция;
высокая надежность и долговечность работы;
индикация сварочного тока и напряжения;
наличие автомата защиты сети;
работает при температурах - 40°С до +50°С
простота обслуживания и ремонта;
класс изоляции Н;
максимально приспособлен для работы в тяжелых условиях эксплуатации;

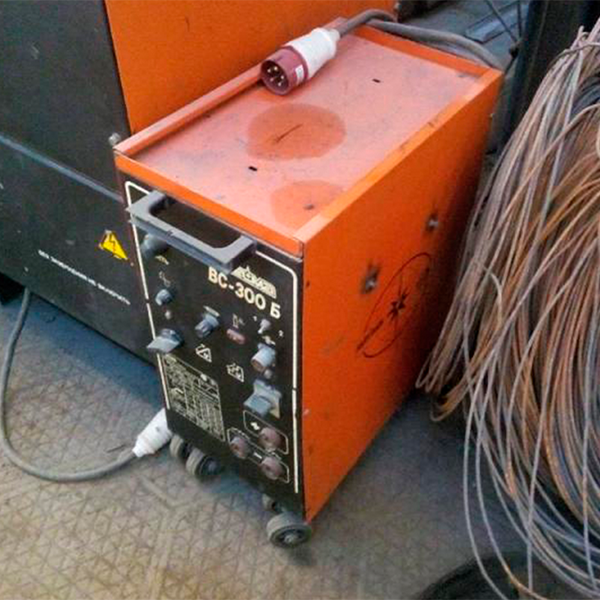

Сварочные выпрямители – устройства, назначением которых является преобразование переменного тока в постоянный, что необходимо при работе со средне- и высокоуглеродистыми марками стали, чугуном, цветными металлами и сплавами. Сварка на постоянном токе облегчает формирование аккуратных швов, снижает разбрызгивание металла, повышает прочность сварного соединения.

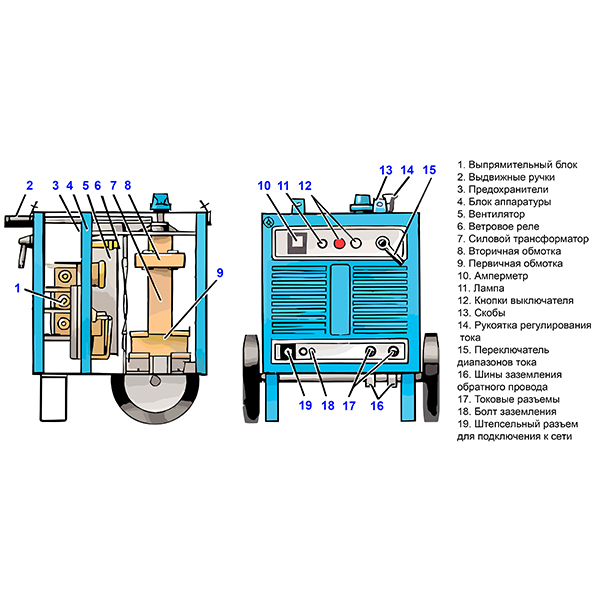

Принцип работы сварочного выпрямителя

Ток из электросети или от электрогенератора попадает на первичную обмотку понижающего трансформатора.
На вторичную обмотку поступает ток пониженного напряжения и повышенной силы.
Ток пониженного напряжения поступает на выпрямительные диодные мосты.

Полупроводниковые элементы открывают ток в одном направлении, и закрывают – в противоположном. Производители чаще всего используют селеновые и кремниевые полупроводники. Селеновые элементы стоят недорого и способны выдерживать значительные перегрузки, кремниевые обеспечивают высокий КПД, но плохо переносят перегрузки.

Виды регулирования силы тока на выходе:

Ступенчатая регулировка – наиболее часто встречающийся вариант. Разные модели могут иметь разный шаг, но в любом варианте такая настройка является грубой.
Тонкая настройка. Осуществляется методом дроссельного насыщения. Дроссель (комплекс из нескольких катушек) устанавливается между диодами и трансформатором.
Точная регулировка с использованием тиристорного блока.

Точность регулировки напрямую влияет на удобство проведения работ и качество полученного результата.

В зависимости от внешних характеристик, различают три типа сварочных выпрямителей:

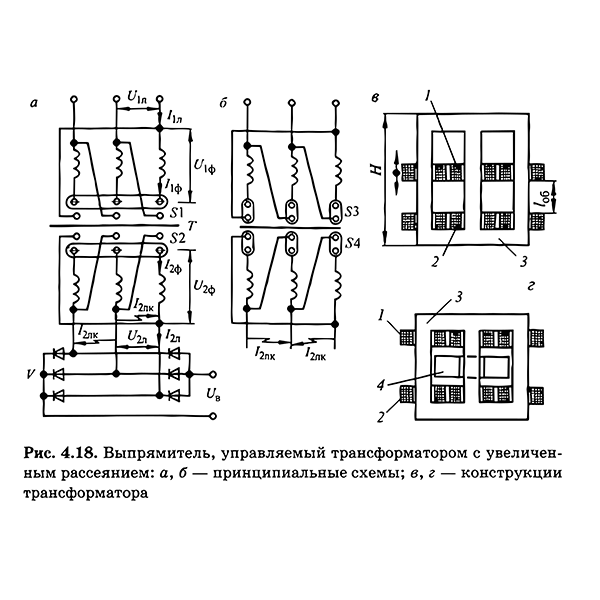

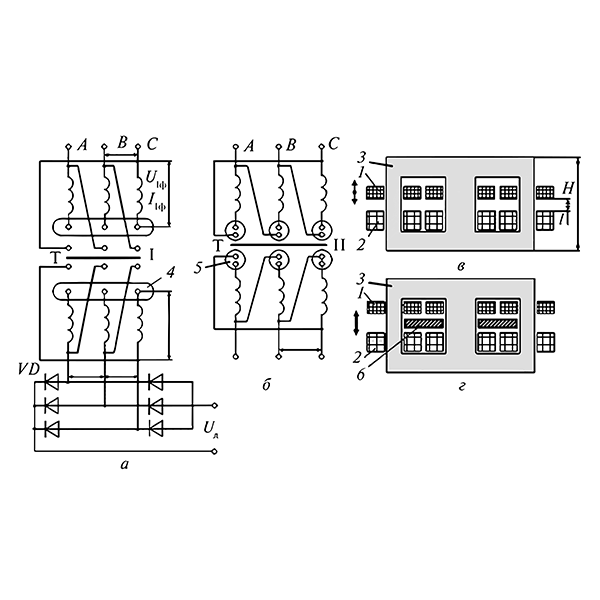

Крутопадающие внешние характеристики. Такие аппараты востребованы для ручной дуговой сварки и для работы с неплавящимся электродом в среде защитных газов. В устройство выпрямителей входит понижающий трансформатор с высоким рассеиванием магнитного поля. Сварочный ток настраивается путем корректировки дистанции между первичной и вторичной обмотками трансформатора.

Жесткие внешние характеристики. Выпрямители этого типа используются для сварочных работ с плавящимся электродом в углекислом газе или другой защитной газовой среде, под флюсом, с использованием порошковой проволоки.

Универсальные. Такие устройства позволяют получать падающие и жесткие внешние характеристики. Поэтому они подходят для широкого перечня сварочных процессов – ручных и автоматизированных, плавящимися и неплавящимися электродами, в газовых средах, под флюсом. В конструкцию входят понижающий трансформатор и дроссели насыщения.

Сварочные выпрямители на диодных мостах с различными техническими характеристиками дают возможность сваривать металлические элементы толщиной от 1 до 50 мм. Они удобны в работе и обслуживании, просты в настройке, мобильны. К недостаткам можно отнести слабую устойчивость к перепадам напряжения питающего тока и длительным коротким замыканиям.

Плюсы аппаратов, имеющих в конструкции выпрямительный блок, по сравнению с традиционными сварочными трансформаторами:

высокая стабильность дуги;
минимальное разбрызгивание расплавленного металла;
высокое качество шва;
обеспечение высокого качества сварного соединения элементов из легированных сталей, цветных металлов и сплавов.

Недостатки сварочных выпрямителей:

восприимчивость к скачкам напряжения в электросети;
высокая вероятность выхода из строя аппарата при коротком замыкании;
высокие требования к влажности и уровню запыленности окружающего пространства.

Для обеспечения эффективности сварочных выпрямителей проводят мониторинг влажности и запыленности на объекте. В электросетях с нестабильным напряжением аппараты подключают через источник бесперебойного питания.

Сварочные выпрямители используются как при сварке, так и при резке металлов и сплавов. Условия их эффективного использования:

толщина соединяемых элементов – 1-50 мм;
применение плавящихся электродов 2-6 мм, неплавящихся вольфрамовых и угольных;
соединяемые материалы – «черные» и легированные стали, чугун, цветные металлы и сплавы.

Аппараты с выпрямительным блоком разделяют по количеству фаз и постов.

ПО КОЛИЧЕСТВУ ФАЗ

По количеству фаз сварочные выпрямители разделяют на однофазные и трехфазные.

Однофазные. Работают от однофазной бытовой электросети напряжением 220 В. Имеют малую и среднюю мощность. Выпрямитель – одно- или двухполупериодный. Второй вариант – более эффективный и имеющий более высокий КПД.

Трехфазные.Функционируют от промышленной сети напряжением 380 В. Отличаются средней и высокой мощностью. Бывают одно- и многопостовые.

ПО КОЛИЧЕСТВУ ПОСТОВ

Трехфазные аппараты могут быть рассчитаны на подключение одного или нескольких сварочных кабелей.

Однопостовые модели с одним подключенным кабелем применяют для реализации небольших объемов работ. Их отличают компактные размеры, небольшая масса и невысокая мощность. В конструкции предусмотрены защиты от перегрева и критически высокого напряжения. Такие аппараты используются в основном в бытовых домашних и небольших коммерческих мастерских. Для применения на объектах с естественной вентсистемой чаще всего приобретают агрегаты серии ВД.

Многопостовые модели применяются для ручной и механизированной сварки. Аппараты первого типа имеют достаточно простое конструктивное исполнение. Силой тока управляют с помощью балластного реостата. Для ручных моделей характерны стабильные параметры напряжения и силы тока. Аппараты для механизированной сварки обслуживают до 30 сварочных мест

Перед началом проведения сварочных работ необходимо:

тщательно изучить сопроводительную документацию;
очистить устройство от пыли и других заземлений;
проверить наличие и целостность защитного кожуха;
обеспечить его заземление;
проверить готовность к работе в соответствии с инструкцией.

Подключение к сети и регулирование параметров осуществляют электрики не ниже чем третьей группы безопасности. Сварщик должен иметь не ниже второй группы электробезопасности и, конечно же, удостоверение на право проведения сварочных работ.

В перечень работ по обслуживанию входят следующие мероприятия:

контроль целостности изоляции элементов конструкции, которые находятся под напряжением;
проверка качества соединений;
очистка внутренних механизмов от пыли.

Сигналами к проведению срочного ремонта обычно бывают гул и перегрев аппарата. Причинами поломок электрооборудования чаще всего являются: замыкание витков, обрыв вторичной обмотки. При непостоянстве напряжения холостого хода и рабочего напряжения рекомендуется проверить работоспособность ручки регулятора, целостность предохранителей в первичной обмотке, устойчивость клемм пускателя.

Промышленные выпрямители
Модель	Напряжение сети (В)	Сварочный ток (А)	Регулировка тока	Потребляемая мощность (кВт)	Режим работ (ПВ., %)	Масса (кг)	Габариты (мм)
ВД-306 СЭМ амперметр	3х380	60…..315	Плавное	24	60	96	620х470х493
ВД-313	380	60…..330	Плавное	21	60	100	630х505х525
ЛОРИС ВД 300-2	380	70…..300	Плавное	-	80	50	-
ВД-401, амперметр	380	80…..400	Плавное	22	60	97	560х510х660
ВД-406СЭ, амперметр	3х380	60…..415	Плавное	30	60	100	620х470х493
ДУГА 338	380	60…..420	15 ступеней	9.3	60	100	536х300х620
ВД-413	380	70…500	Плавное	32	60	100	740х410х750
ВД-501, амперметр	380	100…..500	Плавное	32	60	100	510х570х660
ВД-506 СЭ	3х380	80…..500	Плавное	26	60	160	705х580х640

Многопостовые выпрямители
Модель	Напряжение сети (В)	Сварочный ток (А)	Регулировка тока	Потребляемая мощность (кВт)	Режим работ (ПВ., %)	Масса (кг)	Габариты (мм)
ДУГА 408 Двухпостовой	380	2х280	Через РБ	35	60	65	400х300х620
ВД 2х306СЭ 2-х постовой, ампер-р	3х380	60…..315	Плавное	24	60	160	720х470х605
ВД-2х406СЭ амперметр	3х380	90…..400	Плавное	28	60	165	720х470х605
ВДМ-1201Э 8-и постовой	380	8х315	Через РБ	96	60	330	875х670х745
ВДМ-1202С 8-и постовой	3х380	8х315	Через РБ	96	60	350	1130х1130х800
ВДМ-1202СЭ 8-и постовой	380	8х315	Через РБ	96	60	320	990х590х777
ВДМ-1601 9-и постовой ЭСВА	380	9х315	Через РБ	96	60	440	1050х620х800
ВДМ-1601 9-и постовой Электрик	380	9х315	Через РБ	96	60	440	1050х620х800
ВДМ-6302 4-х постовой	380	4х315	Через РБ	46	60	260	750х700х900

Многопостовые выпрямители
Модель	Напряжение сети (В)	Сварочный ток (А)	Регулировка тока	Потребляемая мощность (кВт)	Режим работ (ПВ., %)	Масса (кг)	Габариты (мм)
ВДМ-6303С 4-х постовой, АЦ НАКС	380	650	через РБ	46	100	270	700х600х630
ВДМ-6303СЭ 4-х постовой	380	650	через РБ	46	100	270	760х600х620
ВДМ-6305 4-х постовой	380	4х300	через РБ		60	200
ВДМ 2х313 2-х постовой	3х380	2х315	через РБ	34	60	160	660х505710
ВДМ-6301 Эсва	3х380	4х315	через РБ	46	60	250	735х690х950
ВДМ-1201 Эсва	3х380	8х315	через РБ	96	100	350	1130х1130х800
ВДМ 2х313 Эсва	3х380	2х315	через РБ	27	80	160	660х500х700
ВДМ 1601 Эсва	3х380	9х315	через РБ	144	60	500	900х690х810
ВДМ-1201 8-и пост.	380	8х315	через РБ	96	100	330	890х670х750

Универсальные выпрямители
Модель	Напряжение сети (В)	Сварочный ток (А)	Регулировка тока	Потребляемая мощность (кВт)	Режим работ (ПВ., %)	Масса (кг)	Габариты (мм)
ВДУ-251	250	250
ВДУ-350СЭ	380	50…..350	Плавное	13	60	260	612х577х765
ВДУ-350 АДК (сварка алюм.)	380	50…..350	Плавное	13	60	260	612х577х765
ВДУ-3020-1	380	40.…315	Плавное	22	60	175	950х415х900
ВДУ-506 Э	380	50…500	Плавное	40	60	230	750х650х1150
ВДУ-506С	380	50…..500	Плавное	34	60	290	740х600х920
ВДУ-506СЭ У	380	50…..500	Плавное	26	60	133	600х430х700
ВДУ-506СЭ, АДК	380	50…..500	Плавное	34	60	260	752х577х765
ВДУ-506Э-2	380	50…..500	Плавное	40	60	300	620х820х1100
ВДУ-601С	380	40…..630	Плавное	27	60	260	740х600х720
ВДУ-601-Э	380	60…..630	Плавное	47	60	330	1085х655х780
ВДУ-601СЭ	380	50…..630	Плавное	27	60	290	740х600х720
ВДУ-1202 (для АДФ)	380	250…..1250	Плавное	120	100	500	1000х685х885
ВДУ-1202 Электрик	380	250…..1250	Плавное	120	100	500	1080х685х885
ВДУ-1202 ЭСВА	3х380	250….1250	Плавное	120	100	540	1000х685х885
ВДУ-1251СЭ АДК (для АДФ)	380	250…..1250	Плавное	120	100	540	1080х685х885
ВДУ-1250	380	250…..1250	Плавное		100	520
