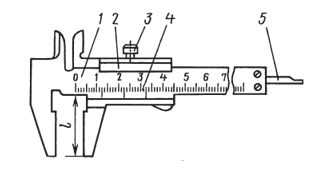

Указать позиции Штангенглубиномера

Определите величину отсчета , если цена деления нониуса 0,1 мм

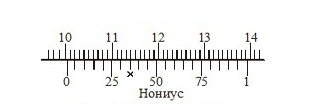

Определите величину отсчета , если цена деления нониуса 0,05 мм

×

Технологическое оборудование и его особенности

На главную

Правила составления блоков концевых мер длины

Для получения заданных размеров из плиток составляются блоки (не более четырех плиток) путем взаимной притирки. Плотно притертые плитки за счет сил межмолекулярного сцепления сцепляются настолько надежно, что разобрать их можно только, сдвигая друг относительно друга. На рисунке показан блок, составленный на размер 165 мм. Расчет и набор блока плиток выполняют по особому правилу, из которого следует, что набор начинают с наименьшей -5;10;50;100. В этом случае количество плиток в наборе будет наименьшим.

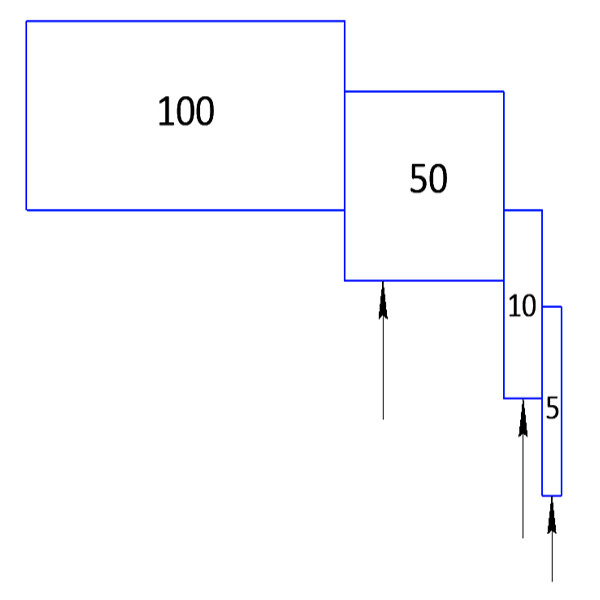

Блок из четырех плиток на размер 165 мм

Поверхности измерительные внутренние

Винт упорный

Концевые меры дляны

Струбцина

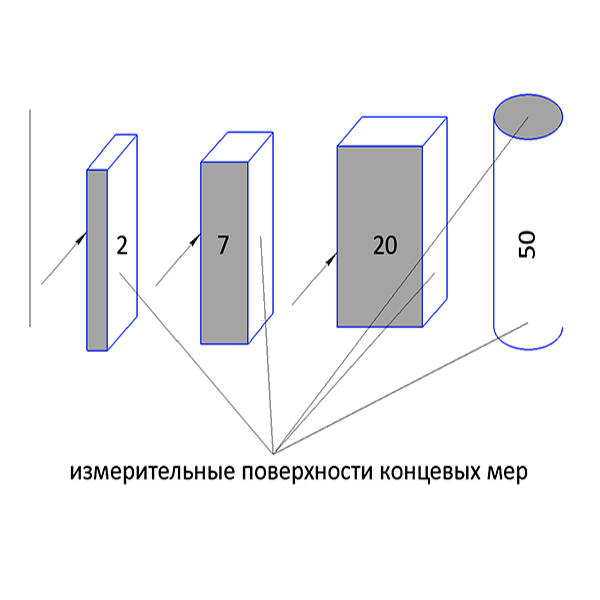

Виды и особенности концевых мер

КМД делятся на 2 типа:

Рабочие - используются для регулировки и настройки измерительных приборов и станков, проведения особо точных разметочных работ. Рабочие меры в свою очередь подразделяются по классам точности, которые показывают насколько действительный размер меры отличается от номинального.
Образцовые меры предназначены для передачи размера эталона концевым мерам меньшей точности, а также поверки и градуировки измерительных приборов. Такие меры делятся на 4 разряда, каждый из которых показывает величину допустимой погрешности при аттестации КМД.

Плитки Иогансона не переносят колебания температур, поэтому в помещениях, где их изготавливают, используют нагревательные и охлаждающие установки для поддержания температуры в 20° Ц. Колебания в 1° может привести к отклонению в размерах меры, поэтому измерение температуры осуществляется с точностью до 0,01°.

Для защиты КМД, используемых непосредственно при проведении измерений, рекомендуется применять защитные концевые меры длины в качестве крайних элементов в блоках. Это делается для того, чтобы предотвратить преждевременный износ брусков при соприкосновении с объектом измерения.

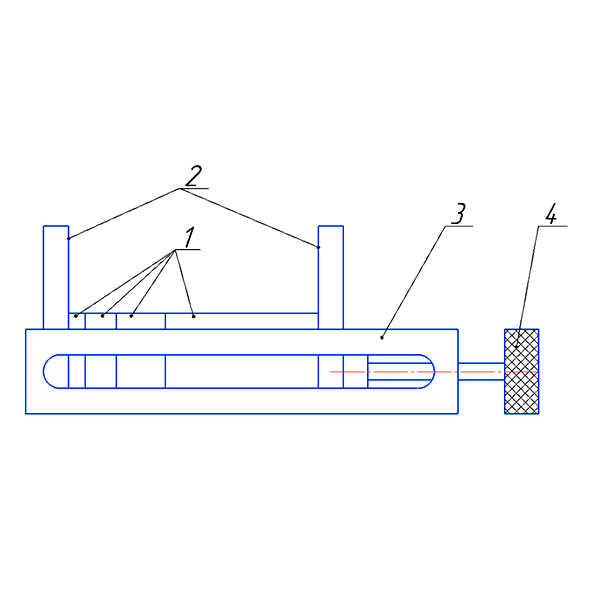

1 -

2 -

3 -

4 -

Концевые меры длины

Поверхности измерительные внутренние

Струбцина

Винт упорный

Измерительные инструменты

Контроль линейных размеров осуществляется при помощи следующих инструментов: измерительной (масштабной) линейки; кронциркулей; поверочных (лекальных) линеек; концевых мер длины; штангенинструментов; микрометрических инструментов.

Измерительная (масштабная) линейка имеет штрихи-деления, расположенные на расстоянии 1 мм друг от друга, что определяет цену деления линейки и, следовательно, точность измерения.

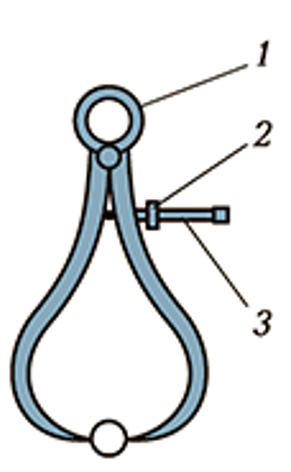

Кронциркули применяют для контроля наружных и внутренних размеров деталей (диаметра, длины, толщины буртиков и стенок).

Поверочные (лекальные) линейки служат для контроля прямоли¬нейности и плоскостности обработанных поверхностей. Повероч¬ные линейки могут быть с двухсторонним скосом, трех- и четы¬рехгранными.

Нониус — равномерная дополнительная шкала с пределом измерений, равным цене деления основной шкалы.

Пружина

Гайка

Винт

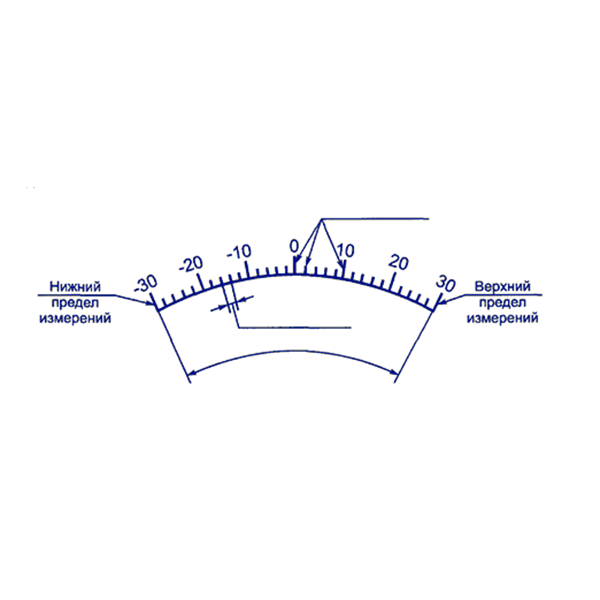

Шкалы средств измерения.

Шкала́ - часть показывающего устройства средства измерений, представляющая собой упорядоченный ряд отметок вместе со связанной с ними нумерацией.

Показания отсчитываются невооружённым глазом при расстояниях между делениями до 0,7 мм, при меньших — при помощи лупы или микроскопа, для долевой оценки делений применяют дополнительные шкалы — нониусы.

В метрологии термин “шкала” имеет 2 значения:

шкала (шкала измерений, шкала физической величины)- это принятый по соглашению порядок определения и обозначения всевозможных проявлений (значений) конкретного свойства (величины).
шкала- это отсчетные устройства аналоговых средств измерений.

Отметки шкалы

Диапазон измерений

Деление шкалы

1 -

2 -

3 -

4 -

5 -

штанга

рамка

нониус

Ответ:

Ответ:
