Шаг 1. Ознакомьтесь с классификацией сварочных материалов, их основными характеристиками

Сварочными материалами называют расходные материалы, используемые при сварке.

Сварочные материалы могут выполнять следующие функции:
• обеспечение необходимых геометрических размеров сварного шва;
• получение металла сварного шва с требуемым химическим составом и свойствами;
• обеспечение защиты расплавленного металла от воздействия воздуха – газовой, шлаковой или газошлаковой;
• обеспечение стабильности процесса сварки;
• удаление вредных примесей из металла шва.

Далее

Шаг 2. Ознакомьтесь с классификацией сварочных материалов, их основными характеристиками

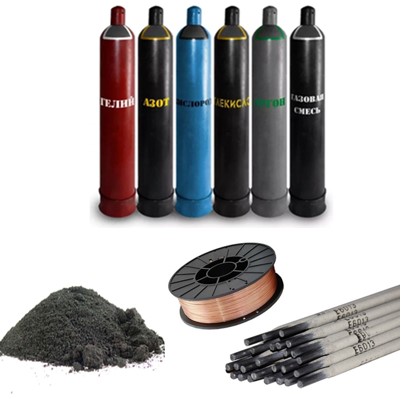

Виды сварочных материалов:

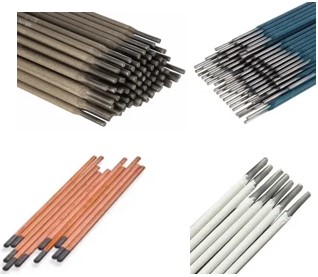

• Сварочные электроды и присадочные прутки (плавящиеся электроды с покрытием (с кислым, основным, рутиловым, целлюлозным, смешанным покрытием), неплавящиеся электроды)

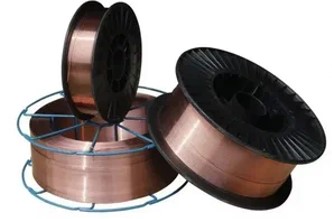

• Сварочная проволока (сплошная, порошковая, активированная)
• Флюсы (защитные и электропроводные)
• Газа (защитные (инертные и активные), горючие газы, поддерживающие горение).

Далее

Шаг 2. Ознакомьтесь с классификацией сварочных материалов, их основными характеристиками

Сварочные электроды и проволока обеспечивают подачу электрического питания в зону сварки для нагрева. Плавящиеся покрытые электроды, порошковая и активированная проволока, защитный флюс для дуговой сварки содержат специальные компоненты, которые могут предназначаться для защиты металла от воздуха, поддержания стабильности процесса сварки, получения необходимого химического состава металла шва и т.п. Присадочный пруток вводится в сварной шов при сварке.

Основная роль защитных газов – обеспечение газовой защиты расплавленного металла от воздуха. К защитным газам относятся инертные (аргон, гелий и их смеси) и активные газы (углекислый газ и его смеси). Инертные газы не вступают в химические реакции с металлом и в нем практически не растворяются. Активные газы вступают в химические реакции с металлом или растворяются в нем.

Горючие газы, поддерживающие горение применяются при газовой сварке и резке. К ним относятся ацетилен, пропан-бутановые смеси, метилацетиленовая фракция (МАФ), водород, а также поддерживающий горение кислород.

Сварочные материалы (электроды, проволоку, присадочные прутки) также подразделяют по типу свариваемых сталей и металлов: для сварки углеродистых сталей, никзолегированных сталей, нержавеющих сталей, алюминия, меди, чугуна и т.п.

Далее

Шаг 3. Установите соответствие между сварочными материалами и их функциями. Сопоставьте термин и определение.

Шаг 4. Установите соответствие между защитными газами и их активностью. Сопоставьте термин и определение.

Шаг 5. Ознакомьтесь с назначением, химическим составом и маркировкой сварочной проволоки.

Для сварки сталей применяется специальная стальная проволока по ГОСТу 2246-70. Используется в основном низкоуглеродистая и низколегированная сталь. Предусмотрено 77 марок сварочной проволоки различного химического состава.

Далее

Шаг 5. Ознакомьтесь с назначением, химическим составом и маркировкой сварочной проволоки.

Условное обозначение проволоки рассмотрим на примере 2Св-08А, где:
2 - диаметр проволоки 2 мм;
Св - сварочная проволока;
08 - 0,08% - содержание углерода;
А - повышенное качество металла.

Далее

Шаг 5. Ознакомьтесь с назначением, химическим составом и маркировкой сварочной проволоки.

В марке могут присутствовать две буквы АА (Св-08АА), что говорит о том, это материал проволоки особо качественный. Под качеством понимается пониженное содержание в стали вредных примесей - серы и фосфора. Повышенное содержание углерода в проволоке приводит к снижению пластичности металла.

Далее

Шаг 5. Ознакомьтесь с назначением, химическим составом и маркировкой сварочной проволоки.

В марке проволоки могут присутствовать легирующие элементы (Св-12ГС; Св-15ГСТЮЦА):
Г - 1% марганца; С - 1% кремния.

Далее

Шаг 5. Ознакомьтесь с назначением, химическим составом и маркировкой сварочной проволоки.

Если после буквы, обозначающей легирующий элемент, не стоит цифра, то содержание этого элемента в стали до 1%. Цифра показывает содержание элемента в целых долях процента.

Далее

Шаг 5. Ознакомьтесь с назначением, химическим составом и маркировкой сварочной проволоки.

Бесплатными аналогами для программ Altium Designer и P-CAD являются программы DesignSpark PCB и Kicad.

Условные обозначения легирующих элементов: С – кремний; Н – никель; М – молибден; Т – титан; Ю – алюминий;
Ц – цирконий; Г – марганец; X – хром; В – вольфрам; Ф – ванадий.

Проволока различается по диаметру. Диаметр проволоки - от 1 до 12 мм.

Далее

Шаг 6. Установите соответствие между маркой проволоки и её составом. Сопоставьте термин и определение.

Шаг 7. Ознакомьтесь с видами и составом покрытия сварочных электродов.

Покрытие — нанесенная на металлический стержень электрода, гомогенизированная масса из различных химических компонентов. Его разновидности:
• Кислое — обозначается буквой «А». Состоит из оксидов марганца, железа и кремния.
• Основное — «Б». Состоит из фтористых соединений и карбонатов.
• Рутиловое — «Р». Основные компоненты — минерал рутил, ферромарганец, кремнезем, карбонат кальция или магния.
• Целлюлозное — «Ц». Имеет в составе обмазки натуральную целлюлозу, ферросплавы и органические смолы.

Далее

Шаг 7. Ознакомьтесь с видами и составом покрытия сварочных электродов.

Кроме того, существуют смешанные типы покрытий:
• Рутилово-целлюлозные — РЦ;
• Рутилово-основное — РБ;
• Кисло-рутиловые — АР;
• Рутиловые с железным порошком — РЖ;
• Прочие — П.

По толщине покрытия электроды делятся на четыре группы и маркируются:
• «М» — с тонким покрытием;
• «С» — со средней толщиной покрытия;
• «Д» — с толстым покрытием;
• «Г» — с особо толстым покрытием.

Толщина покрытия электродов определяется как соотношение диаметра электрода (D) к диаметру стержня (d)

Далее

Шаг 8. Укажите обозначение основного покрытия. Выберите один правильный ответ.

Шаг 9. Укажите тип покрытия обозначения АР. Выберите один правильный ответ.

Шаг 10. Укажите состав рутилового покрытия. Выберите несколько правильных ответов.

Шаг 11. Выберите из списка электроды с фтористо-кальциевым покрытием. Выберите несколько правильных ответов.

Шаг 12. Установите соответствие между назначением и обозначением марки электрода. Сопоставьте термин и определение.

Шаг 13. Укажите обозначение тонкого покрытия электродов. Выберете один правильный ответ.

Шаг 14. Неплавящиеся электроды бывают:. Выберете несколько правильных ответов.
