Для обеспечения работоспособности автомобилей необходимо выполнять вовремя и в срок профилактические и ремонтные операции, которые выполняет персонал инженерно-технической службы АТП, т.е. ремонтные рабочие, техники, инженеры.

Вся номенклатура гаражного оборудования АТП подразделяется на три группы:
- технологическое оборудование, к которому относятся различные стенды и приспособления для ТО и ремонта автомобилей, оснащенные приводными механизмами, измерительными (диагностическими) приборами, зажимами и т.д.;
- организационная оснастка, к которой относятся различное вспомогательное оборудование (различные верстаки, подставки под оборудование, секционные шкафы, стеллажи, рабочие столы и т.д.);

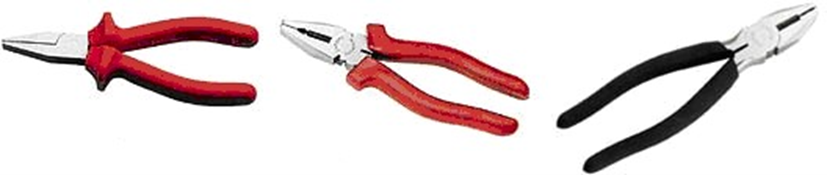

- технологическая оснастка, к которой относятся всевозможные виды инструментов, приспособления (ручные и механизированные), съемники, наборы ключей и т.д
Осмотровое оборудование
Технологическое оборудование, используемое на АТП, в зависимости от его назначения подразделяется на: подъемно-осмотровое, подъемно-транспортное, специализированное для ТО автомобилей, специализированное для ТР автомобилей.
1.Подъемно-осмотровое оборудование, используемое при обслуживании и ТР автомобилей, по расположению рабочих мест относительно объекта обслуживания можно разделить на группы :
Осмотровая канава является наиболее распространенным универсальным осмотровым устройством, которое обеспечивает одновременный фронт работ снизу, сбоку и сверху автомобиля.
Осмотровые канавы подразделяются:
- по способу заезда и съезда с нее автомобиля – на тупиковые и прямоточные (проездные);
- по ширине – на узкие (межколейные) и широкие;
- по устройству – на межколейные и боковые, с колейными мостами и с вывешиванием колес, траншейные и изолированные.
Длина осмотровой канавы должна быть не менее длины автомобиля, но не превышать ее более чем на 0,5…0,8 м; глубина – 1,4…1,5 м, а для грузовых автомобилей и автобусов – 1,2…1,3 м (учитывая дорожный просвет автомобиля). Ширина узких межколейных канав обычно не более 0,9…1,1 м. Узкие канавы обладают универсальностью, т.е. могут быть использованы для ТО и ремонта всех типов автомобилей.

1 – отбойник; 2 – реборда; 3 – упор; 4 – лестница; 5 – ниши для светильников; 6 – ниша для инструмента; 7 – запасный выход
Рис.1Схема межколейной узкой изолированной осмотровой канавы
Узкие межколейные траншейные осмотровые канавы могут иметь траншею, соединяющую несколько параллельных канав по их торцам, для удобства сообщения канав с помещением и между собой. У тупиковых траншейных канав траншея делается открытой, у прямоточных – закрытой.
Открытые траншеи должны иметь ширину не менее 1 м и не более 2 м (для установки верстаков и другого оборудования). Вдоль открытых траншей должны устанавливаться перила высотой не менее 0,9 м.
Лестничный выход из канавы необходимо располагать за пределами ее рабочей зоны со стороны противоположной заезду автомобиля. Если выход один, то осмотровую канаву оборудуют скобами (металлической лестницей), закрепленными в ее стенах, для запасного выхода. Стены канавы должны облицовываться керамической плиткой светлых тонов. Если пол канавы оборудован трапом, то он должен иметь уклон 2% в сторону трапа. На пол устанавливаются прочные деревянные решетки, не препятствующие использованию технологического оборудования.
Для безопасного заезда и съезда автомобиля, канаву с боков обрамляют направляющими ребордами, а со стороны заезда – отбойником. Реборду и отбойник изготавливают металлическими или железобетонными с высотой примерно 0,15 м. Тупиковые осмотровые канавы дополнительно должны иметь стационарные упоры для колес автомобиля.
Боковые стены осмотровой канавы оборудуются светильниками и нишами для инструмента. Для питания переносных светильников необходимо использовать напряжение до 42 В. Питание напряжением 127…220 В допускается только при соблюдении ряда правил: вся проводка должна быть внутренней, имеющей надежную электро – и гидроизоляцию; осветительная аппаратура и выключатели должны иметь электро- и гидроизоляцию; светильники должны быть закрыты стеклом или ограждены защитной решеткой; металлический корпус светильника необходимо заземлить.
Несмотря на простоту обустройства канав, дешевизну их создания и эксплуатации, они имеют и определенные недостатки: ограниченность рабочей зоны исполнителя, слабое естественное освещение и недостаточная вентиляция.
Осмотровые канавы делятся на тупиковые и прямоточные. Тупиковая канава представляет собой в плане узкий прямоугольник длиной не менее длины обслуживаемого автомобиля. Стены канавы выкладываются кирпичом, плиткой или бетонируются, а затем обкладываются кафелем. Являясь наиболее простой по устройству, изолированная канава даёт наименьшие удобства для обслуживания автомобиля и находит применение главным образом в автотранспортных предприятиях, имеющих только большегрузные автомобили, которые нельзя обслуживать на подъёмниках.
Для подъема и транспортирования агрегатов и других грузов применяют передвижные краны, грузовые тележки, подъемные ручные тали или электротельферы, перемещаемые по монорельсам и кран-балки. Для передвижения автомобилей с поста на пост используются в зонах ТО гаражные конвейеры (при организации обслуживания автомобилей АТП на поточных линиях).

Рис.2 Передвижная подвесная кран-балка Рис.3 Тележка для транспортировки Рис. 4 Электротельфер
двигателей и агрегатов автомобиля

Рис.5 Гаражные тали электрические передвижные
Домкрат — это специальный механизм, который предназначен для подъема тяжеловесных грузов. Домкраты бывают передвижными или переносными. Удобство домкрата – в его мобильности. Сама конструкция этого механизма намного компактнее, чем другие приспособления, выполняющие подобную функцию (тали, лебедки и т. д.). К тому же, домкрат, в отличие от талей, лебедок и др. механизмов располагается непосредственно под грузом. Отпадает необходимость в использовании громоздких приспособлений.
При помощи домкрата, любой груз будет надежно зафиксирован на нужной высоте. С его помощью груз можно плавно приподнять, удержать на необходимой высоте и для этого потребуется всего лишь небольшое усилие. Домкрат можно легко перемещать с место на место, он удобен и неприхотлив в обслуживании и надежен в использовании.
Существует несколько видов домкратов. В основе классификации – тип подъемного устройства:
1. винтовые домкраты
2. реечные домкраты
3. гидравлические домкраты
4. пневматические домкраты.

Рис. 6 – Устройство гаражного домкрата М-444
1 — рычаг домкрата, 2 — рукоятка фиксатора, 3 — рукоятка привода спускной иглы, 4 — фиксатор со стопором, 5 — регулировочная тяга, 6 — поворотное колесо, 7 — гидравлический цилиндр, 8 — кронштейн, 9 — стрела, 10 — неповоротное колесо, 11— пята, 12 — шток, 13 — рабочий цилиндр, 14 — пробка маслозаливного отверстия, 15 — поршень, 16, 17, 18, 21 — каналы в корпусе насоса, 19, 22 — пробки для выпуска воздуха, 20 — игла, 23 — плунжер насоса, 24 — выпускной клапан, 25 — впускной клапан, 26 — фильтр.
Перед началом работы иглой 20 перекрывают канал перепуска масла и расстопоривают фиксатор 4. Рычагом домкрата приводят в движение плунжер насоса 23. При движении плунжера вправо открывается клапан 25, и рабочая жидкость по каналу 16 поступает в гильзу насоса. При движении плунжера влево клапан 25 закрывается, а клапан 24 открывается, и жидкость нагнетается в цилиндр. В результате этого поршень 15 вместе со штоком 12 также перемещается влево. Шток 12 шарнирно связан с подъемной стрелой домкрата. Для опускания груза открывают иглой 20 перепускной канал.
Подъемники находят все большее применение на станциях технического обслуживания автомобилей (СТОА) и в автотранспортных предприятиях (АТП) в качестве базового оборудования при организации различных рабочих постов основных производственных участков.
Одним из основных преимуществ подъемников является также то, что они позволяют более оптимально организовать технологический процесс технического обслуживания и ремонта автомобилей. Кроме того, подавляющее большинство подъемников сравнительно легко позволяет менять место их установки, что очень важно при современных непрерывно меняющихся условиях производства.
В настоящее время во всем мире выпускается большое количество подъемников разнообразных конструкций и различного назначения.
По своему конструктивному исполнению автомобильные подъемники можно разделить на следующие основные типы:
- одностоечные, двухстоечные, четырехстоечные, шестичтоечные. По типу установки
- стационарные и передвижные.
- 1800, 2000, 2200, 2500 и др. (до 14 т).
По типу привода:
- электрогидравлический, электромеханический, пневмогидравлический и др.
По типу поднимающих устройств:
- цепные, винтовые, телескопические, рычажные.
По типу подхватывающих устройств:
- платформенные, рамные, консольные.
Стационарные подъемники монтируются на определенном месте, чаще всего без специального фундамента на ровную поверхность пола и крепятся с помощью анкерных болтов или специальных шпилек. Если подъемник телескопический (в том числе плужерный), то для его монтажа требуется специальный фундамент.
К передвижным относятся подъемники, у которых перемещаются стойки. Основным преимуществом передвижных подъемников является их мобильность — возможность использования поочередно на различных постах и в различных технологических зонах предприятия. Передвижные стойки могут использоваться в основе одной, двух, трех и более штук. В этом случае каждая стойка имеет свой индивидуальный привод и пульт управления.
Доступ к обслуживаемым на подъемнике узлам и агрегатам поднятого автомобиля зависит от конструкции подхватывающих устройств.
Наибольший доступ к узлам и агрегатов автомобиля снизу обеспечивают подъемники с подхватывающим устройством в виде четырех поворотных консольных рычагов. С таким подхватывающим устройством выполнены 1- и 2- стоечные подъемники. Используются такие подъемники в зоне технического обслуживания и ремонта, а также на участке проведения работ по ремонту кузовов. Подъемники с подхватывающим устройством в виде поперечных балок (рамные) выпускаются 1- и 2-плунжерными. Используются они в зонах мойки, на постах нанесения противокоррозионных покрытий, в зоне технического обслуживания и ремонта.
Подъемник платформенного типа (ширина направляющих платформы подъемника достигает 700…800 мм) выпускаются 4-стоечными с электрогидравлическим и электромеханическим приводом. Используются такие подъемники чаще всего на участке смазки, в зоне технического обслуживания и ремонта. Для расширения объема проводимых работ подъемники дополнительно комплектуются вспомогательным оборудованием (балками, домкратами и др.).

Рис.7 Подъемники для вывешивания автомобилей
Опрокидыватели можно представить как наиболее примитивный вид подъемников. Они, так же как и многие подъемники, вывешивают часть автомобиля, но не в продольной, а в поперечной плоскости. При этом «опрокидывание» автомобиля совершается до 60° от горизонта
Опрокидыватели предназначены, в основном, для выполнения специальных работ на нижней части автомобилей; моечных, окрасочных, сварочных, по нанесению антикоррозионных покрытий и т.п.
Они используются на СТОА и АТП, на участках мойки и нанесения антикоррозионных покрытий, на кузовном участке.
Опрокидыватели предназначены для легковых автомобилей массой до 3000 кг.
Опрокидыватели-подъемники подразделяют: по степени подвижности:
- на стационарные, передвижные;
по типу привода:
- на электромеханические, электрогидравлические, пневматические, гидропневматические и ручные;
по грузоподъемности: 1000…3000 кг;
по типу крепления автомобиля:
- с захватом за бампер, с захватом за колесо.
Траверса или канавный домкрат – это подъемник, который предназначен для осуществления подъёма при выполнении таких работ на СТОА и АТП, как регулировка «схода-развала», ремонт тормозной системы, подвески автомобиля на осмотровой канаве или платформенном подъемнике. Домкрат канавный способен перемещаться и вдоль, и поперек осмотровой канавы, его можно регулировать под определенные геометрические параметры автомобиля. Канавный домкрат, или траверса, имеет привод как ручной, так и пневматический. Также траверсы снабжены специальными клапанами, которые установлены для предупреждения перегрузок и срывов — это необходимо для предотвращения травм различной тяжести.
Траверса (канавный домкрат) служит также для неполного подъема и удержания как грузовых, так и легковых транспортных средств. Частичный подъем транспорта осуществляется под его силовые точки – заднюю или переднюю ось.
Для случая аварийного опускания траверсы используются и предохранительные клапаны специального назначения (пневматические или гидравлические), и механические ограничители. Специальные предохранительные клапаны перекрывают обратный ток рабочей среды в приводе, а ограничители жестко ограничивают способность перемещения приподнятого домкрата.

Рис.8 Канавные подъемники
Оборудование для смазочно-заправочных работ
Смазочно-заправочные работы предназначены для уменьшения интенсивности изнашивания и сопротивления в узлах трения, а также для обеспечения нормального функционирования систем, содержащих технические жидкости, смазки. Операции по замене моторного и трансмиссионного масел, нагнетанию консистентных смазок, замене охлаждающей жидкости можно отнести к наиболее часто выполняемым работам. Эти работы составляют значительный объем ТО-1 (16…26%) и ТО-2 (9…18%). Смазочно-заправочные работы состоят в замене или пополнении агрегатов (узлов) маслами, топливом, техническими жидкостями, замене фильтров.
Основным технологическим документом, определяющим содержание смазочных работ, является химмотологическая карта, в которой указывают места точек смазки, периодичность смазки, марки масел, их заправочные объемы.
Составной часть заправочных работ являются промывочные. При промывке вымываются продукты износа, что обеспечивает лучшие условия работы деталей и вновь заливаемых жидкостей. Регулярная замена всего объема тормозной жидкости в системе увеличивает долговечность резиновых уплотнительных манжет в 1,5…2,5 раза.
Оборудование для смазочно-заправочных работ подразделяется на стационарное и передвижное. Подачу масла (жидкостей) обеспечивают нагнетательные устройства, приводимые в действие электроэнергией или сжатым воздухом. Некоторые модели имеют ручной привод.
На специализированных постах по смазке и заправке (дозаправке) автомобилей целесообразно применение стационарных универсальных механизированных установок. В большинстве случаев они имеют панель, содержащую несколько барабанов с самонаматывающимися шлангами и раздаточными наконечниками (кранами) для моторного и трансмиссионного масел, пластической смазки, воды, сжатого воздуха.
В некоторых случаях приходится применять ручные «пробойники» – приспособления, давление в которых создается парой: цилиндр с резьбовым каналом, заполняемым смазкой, и вворачиваемый в него резьбовой шток. Кроме настенного варианта, установка может быть напольного или потолочного расположения. Некоторые модели имеют счетчики расхода масел. Есть отдельные установки для одного конкретного вида смазки.
Для моторного масла существуют модели, позволяющие его разогреть. Для пластических смазок выпускают нагнетатели, имеющие индивидуальный привод. Основные отличия разных моделей установок одного назначения состоят в конструкции подающих насосов и резервуаров для масла (смазки).

Рис. 9 Ручные нагнетатели смазки


Рис.10 Установки для сбора масел Рис. 11 Виды нагнетателей с электроприводом
Разборочно-сборочное и слесарно-механическое оборудование
Большой объем работ по обслуживанию и ремонту узлов, агрегатов и систем автомобилей на АТП требует применения разнообразного разборочно-сборочного и слесарно-механического оборудования, без которых проведение операций по обслуживанию и ремонту были бы невозможны. А для повышения удобства в работе и производительности труда ремонтных рабочих в совокупности с указанным оборудованием широко используются организационная и технологическая оснастка.
Данное оборудование и приспособления, в зависимости от назначения и габаритов, может быть стационарным, передвижным или переносным, может быть универсальным или специализированным, а по месту размещения — напольным или настольным и может использоваться как на постах ТО и ТР автомобилей, так и во вспомогательных цехах (агрегатном, моторном и т.д.). Их часто называют «стендами для ремонта…» и в обозначении модели проставляют индекс «Р»
В номенклатуру гаражного оборудования входит практически все необходимое оборудование и оснастка для обслуживания узлов и агрегатов всех основных моделей отечественных и зарубежных автомобилей.
К основному оборудованию относятся стенды для ремонта снятых с автомобилей агрегатов, оснащенные не только различного типа захватами и зажимами для крепления, но и всевозможными дополнительными механизмами (например, для сжатия пружин передней подвески, дня поворота ремонтируемых агрегатов и узлов в различных плоскостях и т.д.). При этом широко используется технологическая оснастка: от простых гаечных ключей и комплектов-наборов специального инструмента, включая самые разнообразные типы съемников узлов и деталей, до механизированного инструмента и, в первую очередь, различных гайковертов — от облегченного типа ручных до более мощных, монтируемых на тросах балансированных подвесок или на специальных тележках (например, гайковерты для гаек колес, рессор и т.д.).
В ходе ремонтных работ возникает потребность в проведении запрессовочных, сверлильных, расточных или заточных работ. Для их проведения в номенклатуру гаражного оборудования введены: сверлильные и заточные станки, различные прессы — от электрогидравлических с усилием сжатия в десятки тонн, до малогабаритных настольных с усилием от 3 до 10 т. Сюда же входят компактные прессы для клепки фрикционных накладок, станки для расточки тормозных барабанов » т.д.
Все вышеуказанные работы невозможны без использования различной организационной оснастке: от обычных тумбочек, шкафов и стеллажей для хранения технологической оснастки, запасных частей и т.д., до специализированных верстаков, иногда в виде передвижных постов для ремонта.
Требования к указанному виду оборудования и оснастке такие же, как и для всех остальных: компактность, низкая стоимость и энергоемкость, надежность в работе и безопасность ее проведения, простота в управлении и обслуживании.

Рис. 12 Стенды для разборки и сборки двигателей Рис. 13 Пресс гидравлический настольный 10 т

Рис.14 Пресс для для клепки Рис.15 Стенд для ремонта редукторов Рис. 16 Стенд сборки и регулировки сцеплений
фрикционных накладок

Рис. 17 Гайковерты
