Смонтированное электрооборудование и сети принимают в эксплуатацию государственные приемочные комиссии. До предъявления объектов государственным комиссиям рабочие комиссии, назначаемые заказчиком, должны проверить соответствие объектов и смонтированного оборудования проектам; результаты испытаний и комплексного апробирования оборудования; подготовленность объектов к нормальной эксплуатации и выпуску продукции, включая выполнение мероприятий по обеспечению здоровых и безопасных условий труда и защиты природной среды; качество строительно-монтажных работ и принять эти объекты.

Для проведения приемо-сдаточных испытаний должна быть предоставлена необходимая проектная документация об испытуемой электроустановке и необходимая заводская документация (сертификаты, инструкции и т. д.). По завершению испытаний должен быть составлен протокол.

Перечень документов, представляемых в орган госэнергонадзора в процессе допуска к эксплуатации электроустановок:

1. Разрешение энергоснабжающей организации на присоединение электроустановок.

2. Проект электроустановки, согласованный в установленном порядке или чертеж-проект (схема) электроустановки (при мощности менее 10 кВт).

3. Однолинейная схема электроснабжения объекта, подписанная ответственным за электрохозяйство потребителя.

4. Акт разграничения балансовой принадлежности и эксплуатационной ответственности сторон (представляется в течение срока действия акта-допуска).

5. Акт приемки рабочей комиссии или акт технической готовности электромонтажных работ.

6. Сертификат соответствия на электроустановки жилых зданий.

7. Приказ о назначении ответственного за электрохозяйство.

8. Список оперативного (оперативно-ремонтного) персонала или договор на обслуживание.

9. Перечень имеющихся в наличии защитных средств, противопожарного инвентаря, плакатов по технике безопасности.

10. Протоколы приемо-сдаточных испытаний.

Испытания электрооборудования должны производиться с соблюдением требований правил техники безопасности.

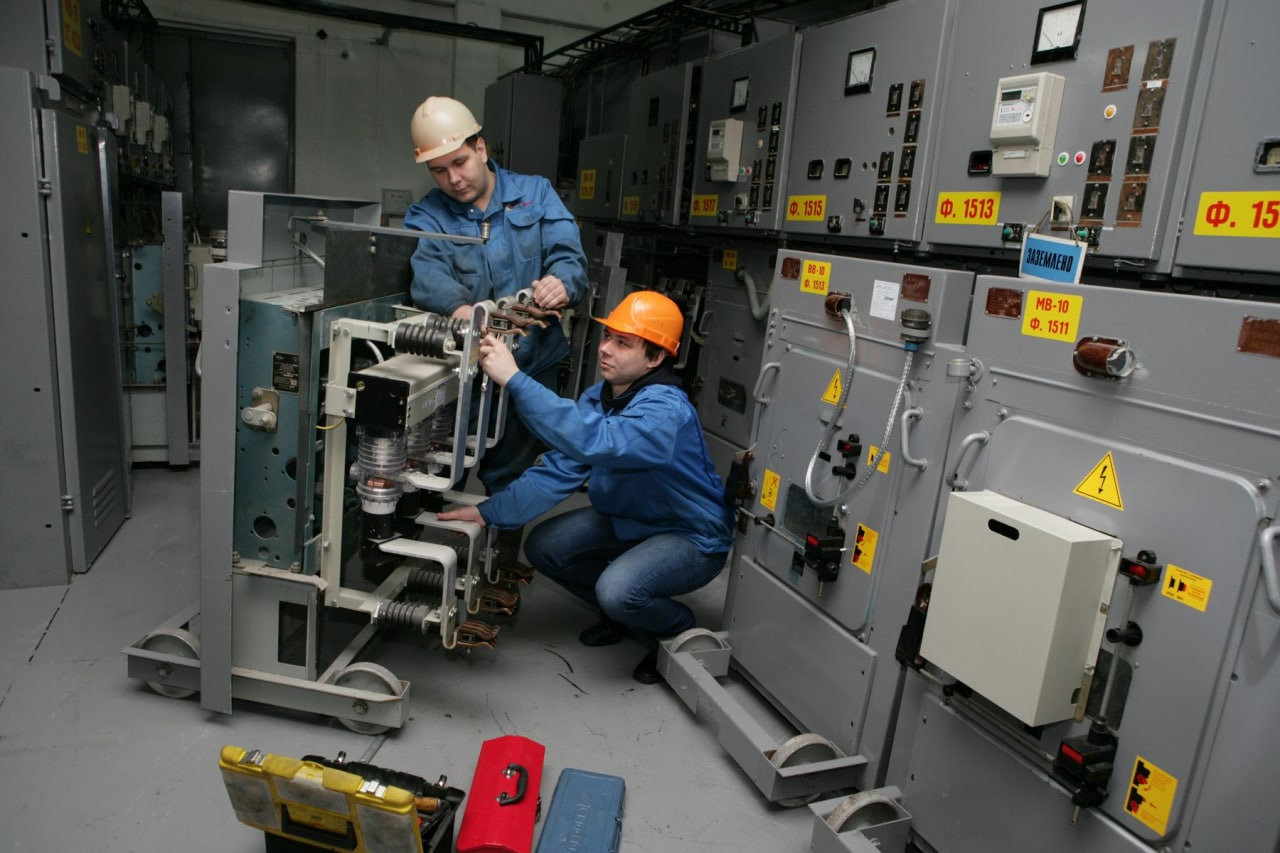

Приемо-сдаточными испытаниями оборудования определен финальный этап электромонтажных работ, целью которого является обеспечение электро- и пожаробезопасности электроустановок, а также исключение вероятности возникновения аварийных ситуаций при работе электрооборудования.

Мероприятия выполняются по завершению работ по монтажу и установке электродвигателей, кабельных линий и другого оборудования, непосредственно перед вводом в эксплуатацию. Результаты проведенных испытаний занесены в соответствующий технический отчет. Уровень соответствия электроустановок требованиям ГОСТ и ПУЭ, а проверяется профильными специалистами электролабораторий

Измерение изоляционных характеристик электрооборудования под рабочим напряжением разрешается осуществлять при условии использования устройств, обеспечивающих безопасность работ и защиту нормально заземляемого низкопотенциального вывода контролируемого объекта от появления на нем опасного напряжения при нарушении связи с землей.

Электрические испытания изоляции электрооборудования и отбор пробы трансформаторного масла для испытаний необходимо проводить при температуре изоляции не ниже 50 С, кроме случаев, когда измерения следует проводить при более высокой температуре. В отдельных случаях (например, при приемо-сдаточных испытаниях) по решению технического руководителя энергопредприятия измерения тангенса угла диэлектрических потерь, сопротивления изоляции и другие измерения на электрооборудовании на напряжение до 35 кВ включительно могут проводиться при более низкой температуре. Измерения электрических характеристик изоляции, произведенные при отрицательных температурах, должны быть повторены в возможно более короткие сроки при температуре изоляции не ниже 50С.

Сравнение характеристик изоляции должно производиться при одной и той же температуре изоляции или близких ее значениях (расхождение — не более  50С ). Если это невозможно, должен применяться температурный перерасчет в соответствии с инструкциями по эксплуатации конкретных видов электрооборудования.

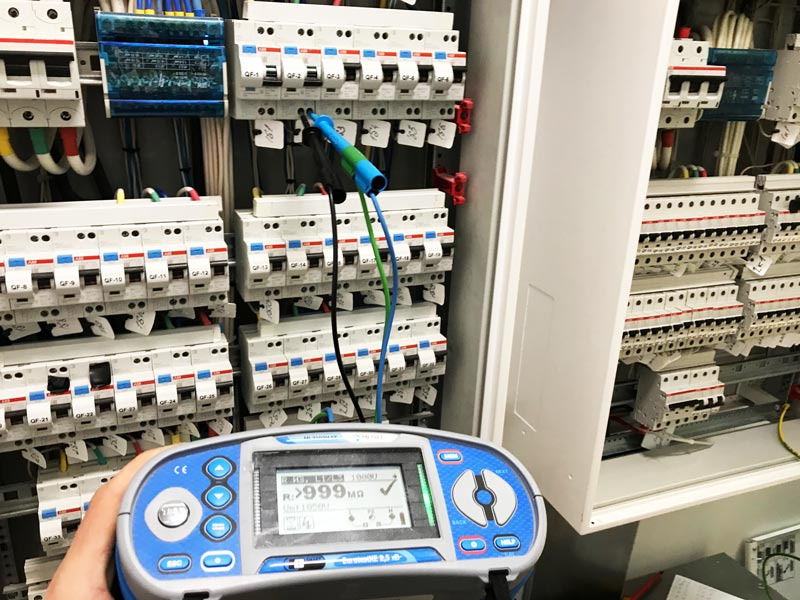

При измерении сопротивления изоляции отсчет показаний мегомметра производится через 60 с после начала измерений. Если требуется определение коэффициента абсорбции (Rоб/R15), отсчет производится дважды: через 15 и 60 с после начала измерений.

Испытанию повышенным напряжением должны предшествовать тщательный осмотр и оценка состояния изоляции другими методами.

Перед проведением испытаний изоляции электрооборудования наружная поверхность изоляции должна быть очищена от пыли и грязи.

Испытание изоляции обмоток вращающихся машин, трансформаторов и реакторов повышенным приложенным напряжением частоты 50 Гц должно производиться поочередно для каждой электрически независимой цепи или параллельной ветви (в последнем случае при наличии полной изоляции между ветвями). При этом вывод испытательного устройства, который будет находиться под напряжением, соединяют с выводом испытуемой обмотки, а другой — с заземленным корпусом испытуемого электрооборудования, с которым на все время испытаний данной обмотки электрически соединяют все другие обмотки.

Обмотки, соединенные между собой наглухо и не имеющие выведенных обоих концов каждой фазы или ветви, должны испытываться относительно корпуса без их разъединения.

При испытаниях электрооборудования повышенным напряжением частоты    50 Гц, а также при измерении тока и потерь холостого хода силовых и измерительных трансформаторов рекомендуется использовать линейное напряжение питающей сети.

Испытательное напряжение должно подниматься плавно со скоростью, допускающей визуальный контроль по измерительным приборам, и оп достижении установленного значения поддерживаться неизменным в течение всего времени испытания. После требуемой выдержки напряжение плавно снижается до значения не более одной трети испытательного и отключается.

Под продолжительностью испытания подразумевают период приложения полного испытательного напряжения, установленного нормами.

Полученные специалистами электролаборатории данные сверяются с установленными нормами ПУЭ - значениями и техническими показателями в паспорте электрооборудования. При выявлении малейших несоответствий специалистами проводятся ремонтные и наладочные работы с целью восстановления работоспособности установки. Соответствующие рекомендации, как правило, указываются в техническом отчете о проведенных работах.

Для проведения приемо-сдаточных испытаний должна быть предоставлена необходимая проектная документация об испытуемой электроустановке и необходимая заводская документация (сертификаты, инструкции и т. д.). По завершению испытаний должен быть составлен протокол.

Перечень документов, представляемых в орган госэнергонадзора в процессе допуска к эксплуатации электроустановок:

1. Разрешение энергоснабжающей организации на присоединение электроустановок.

2. Проект электроустановки, согласованный в установленном порядке или чертеж-проект (схема) электроустановки (при мощности менее 10 кВт).

3. Однолинейная схема электроснабжения объекта, подписанная ответственным за электрохозяйство потребителя.

4. Акт разграничения балансовой принадлежности и эксплуатационной ответственности сторон (представляется в течение срока действия акта-допуска).

5. Акт приемки рабочей комиссии или акт технической готовности электромонтажных работ.

6. Сертификат соответствия на электроустановки жилых зданий.

7. Приказ о назначении ответственного за электрохозяйство.

8. Список оперативного (оперативно-ремонтного) персонала или договор на обслуживание.

9. Перечень имеющихся в наличии защитных средств, противопожарного инвентаря, плакатов по технике безопасности.

10. Протоколы приемо-сдаточных испытаний.

В ГОСТ Р 50571.1-2009 «Электроустановки низковольтные. Часть 1. Основные положения, оценка общих характеристик, термины и определения» указано, что электроустановки оценивают по следующим характеристикам:

- назначение электроустановки, ее общая структура и источники питания;

- внешние воздействия, которым она подвержена;

- совместимость оборудования;

- ремонтопригодность;

- пожаровзрывобезопасность в течение срока службы.

          Кроме того, в данном стандарте приведены определения и классификация систем электропитания по обеспечению электробезопасности.

           Безопасность при работе с электроустановками достигается применением различных технических и организационных мер. Они регламентированы ПУЭ.

          Технические средства защиты от поражения электрическим током подразделяются на коллективные и индивидуальные, срдства,предупреждающие прикосновение людей к элементам сети, находящимися под напряжением, и средства, которые обеспечивают безопасность, если прикосновение произошло.

          Основные способы и средства электрозащиты:

- изоляция токопроводящих частей и ее непрерывный контроль;

- установка ограждающих устройств;

- применение предупредительной сигнализации и блокировки;

- использование знаков безопасности и предупреждающих плакатов;

- использование малых напряжений;

- электрическое разделение сетей;

- установка защитного заземления;

- выравнивание потенциалов;

- зануление;

- установка защитного отключения;

- применение средств индивидуальной защиты.

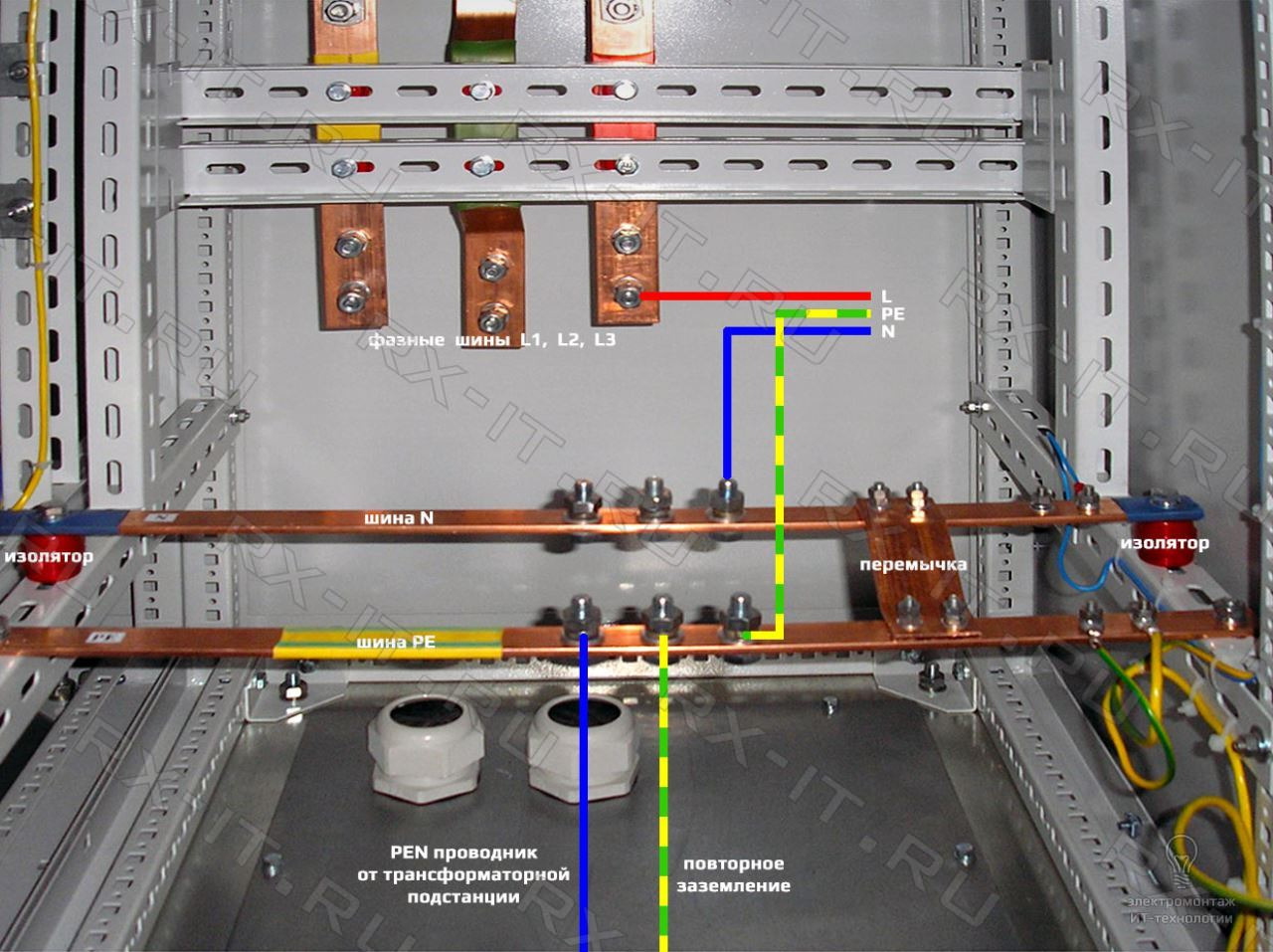

Заземляющие устройства могут быть выполнены общими или раздельными для защитных функциональных целей в зависимости от требований к электроустановке. Защитные цели всегда являются главными. Для связи заземлителей с главной заземляющей шиной в пределах установки используют заземляющие проводники. Особое внимание должно быть уделено заземляющим устройствам, общим для высоковольтных и низковольтных систем.

          К заземляющим устройствам, предназначенным для использования в земле, предъявляют следующие требования:

- они должны обеспечивать требования защиты установки;

- протекание токов повреждения и токов защитных проводников на землю не должно создавать опасности от нагрева, термомеханических и электромеханических воздействий и опасности поражения электрическим током;

- при необходимости они должны удовлетворять функциональным требованиям.

          При проверке заземляющего устройства выполняют следующие виды испытаний:

1) приемо-сдаточные — контрольные испытания при приемочном контроле;

2) периодические — контрольные испытания, проводимые в объемах и в сроки, установленные нормативно-технической документацией, в целях контроля стабильности качества электрооборудования и возможности его дальнейшего использования;

3) эксплуатационные — испытания объекта, проводимые при эксплуатации:

- К — испытания и измерения параметровпри капитальном ремонте электрооборудования;

- Т — испытания и измерения пераметров при текущем ремонте электрооборудования;

- М — межремонтные испытания и измерения, т.е. профилактические испытания, не связанные с выводом электрооборудования в ремонт.

Требования к электроустановкам в специальных помещениях установлены ГОСТ Р 50571.7.701- 2013 «Электроустановки низковольтные. Часть 7. Требования к специальным установкам или местам их размещения Раздел 701. Помещения для ванных и других комнат». Существуют следующие размеры зон для ванных и душевых помещений:

1) зона ) представляет собой внутренний объем ванны или душевого поддона;

2) зона 1 ограничивается:

- внешней вертикальной плоскостью ванны или душевого поддона или вертикальной плоскостью на расстоянии 0,6 м от душевого разбрызгивателя для душа без поддона;

- полом в горизонтальной плоскости на расстоянии 2, 25 м над полом;

- 3) зона 2 ограничивается:

- внешней вертикальной плоскостью зоны 1 и параллельной ей вертикальной плоскостью на расстоянии 0,6 м;

- полом и горизонтальной плоскостью на расстоянии 2,25 м над полом;

4) зона 3 ограничивается:

- внешней вертикальной плоскостью зоны 2 и параллельной ей вертикальной плоскостью на расстоянии 2,4 м;

- полом и горизонтальной плоскостью над полом на расстоянии 2,25 м.

          Электрооборудование должно иметь, по меньшей мере, следующие степени защиты:

- в зоне 0 — IPX7;

- в зоне 1 — IPX5;

- в зоне 2 — IPX4 (IPX5 в ваннах общего пользования);

- в зоне 3 — IPX1 (IPX5 в ваннах общего пользования).

          Электропроводка может быть открытой или скрытой глубиной не более 5 см и должна иметь изоляцию, удовлетворяющую требованиям, без какой-либо металлической оболочки. В зонах 0, 1 и 2 должна находиться только та проводка, которая необходима для подачи питания устройствам в этих зонах.

Соединительные коробки, распределительные устройства и устройства управления не устанавливают в зонах 0, 1 и 2. В зоне 3 штепсельные розетки могут быть установлены, если они:

- или подсоединены к индивидуальному разделяющему трансформатору;

- или подключены к источнику питания системы БСНН или ЗСНН;

- или защищены устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.

          Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от двери в душевую кабину, изготовленную заводским способом.

           К другому стационарному электрооборудованию, установленному в ванной (душевой), применяют следующие требования:

- в зоне 0 допускается установка только электроприборов, предназначенных для применения в ванне;

- в зоне 1 могут устанавливаться только водонагреватели;

- в зоне 2 — только водонагреватели светильники класса II;

- нагревательные элементы, закладываемые под пол и предназначенные для обогрева помещения, могут быть установлены во всех зонах при условии, что они покрыты металлической сеткой или заземленной металлической оболочкой, подсоединенной к системе уравнивания потенциалов.

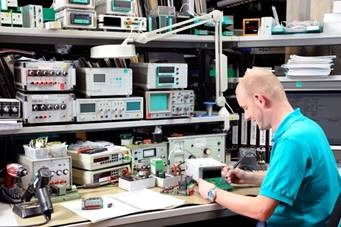

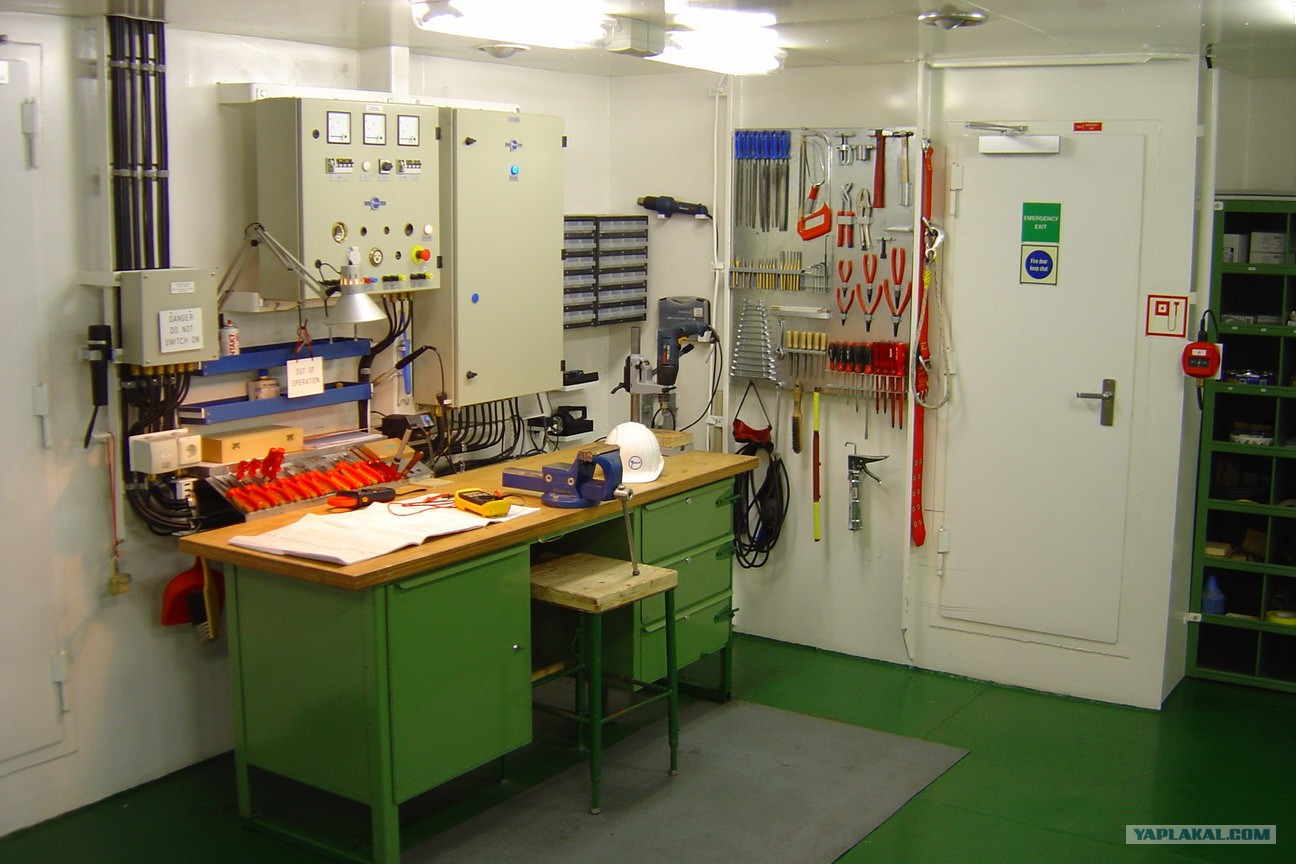

         При организации рабочего места для электромонтажных работ, в первую очередь, необходимо обеспечить безопасность и санитарно-гигиенические условия труда. Планировать и оборудовать рабочее место нужно так, чтобы работы выполнялись с наименьшей затратой сил и времени.

          Вообще, рабочее место – это часть пространства, которая приспособлена для выполнения задания по электромонтажным работам.

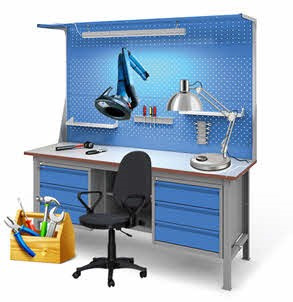

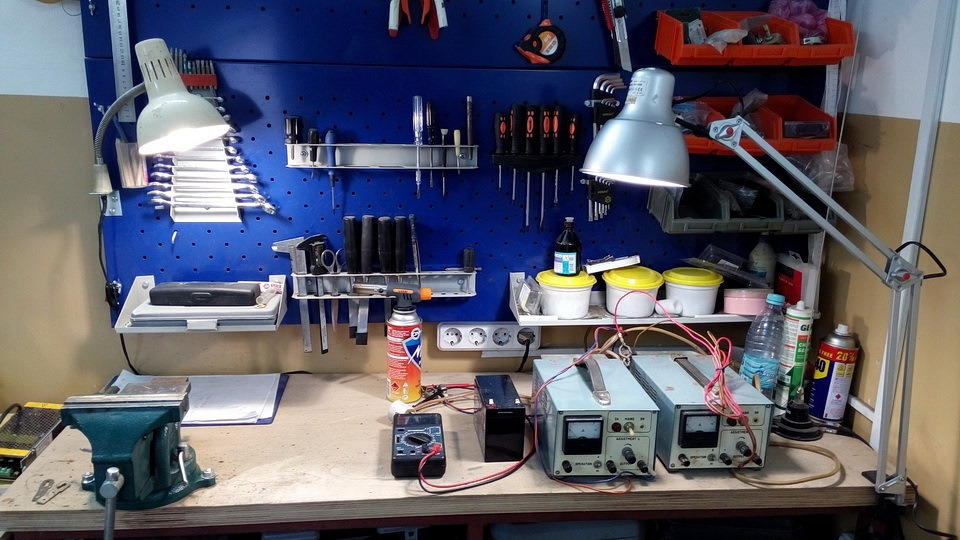

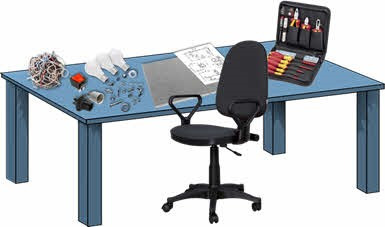

         Рабочее место для электромонтажных работ должно состоять из стола специальной конструкции, поворотного стула, который свободно регулируется на различную высоту, индивидуального освещения, системы местной вытяжной вентиляции, а также специальных приспособлений, устройств и инструментов.

          Рабочее место должно содержаться в чистоте и порядке, быть свободным от посторонних предметов. Освещённость рабочего места должна соответствовать действующим санитарным нормам.

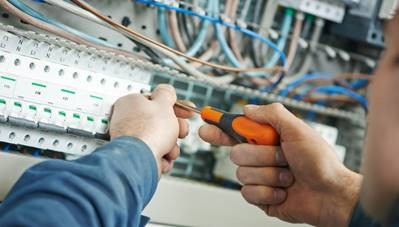

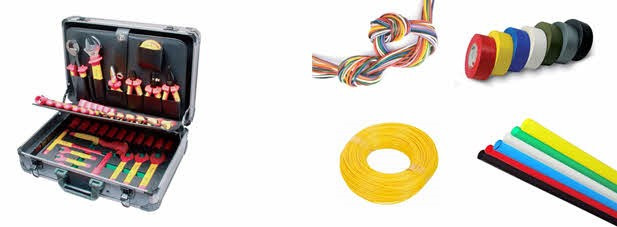

Чтобы выполнить какие-либо электротехнические работы, необходим целый арсенал электромонтажных инструментов, а также различных электротехнических материалов, таких как монтажные провода, шнуры, изоляционные ленты, трубки.

          Важно помнить, что любой электромонтажный инструмент при неумелом и неправильном использовании может стать источником различных травм.

          Давайте рассмотрим назначение и устройство некоторых основных электромонтажных инструментов.

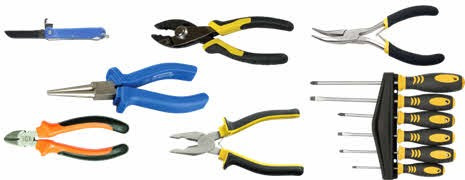

          Итак, для выполнения электромонтажных работ вам понадобятся: нож монтёрский, кусачкибоковые, круглогубцы, плоскогубцы, пассатижи, щипцы и различные отвёртки.

          Нож монтёрский служит для снятия бумажной и резиновой изоляции с проводов и кабелей, а также для зачистки проводов. Лезвие и скоба ножа изготовлены из инструментальной стали. Как правило, нож имеет предохранитель от произвольного складывания.

Обратите внимание, при зачистке жил остриё ножа следует направлять от руки, а защищаемый провод нельзя удерживать пальцем. При сильном нажатии нож может снять не только изоляцию, но и врезаться в материал жилы и стружкой порезать руку.

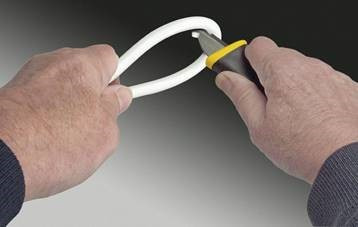

Кусачки боковые – это инструмент, которым перерезают (или можно ещё сказать, откусывают) провод с небольшим сечением, а также снимают с провода изоляцию. Кусачки имеют острые режущие кромки.

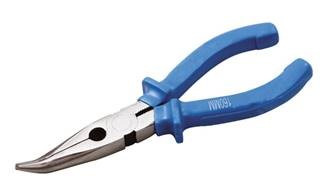

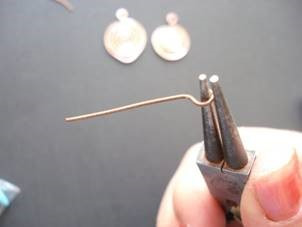

Круглогубцы применяют для оконцевания жил, провода и кабелей. Другими словами, их используют, когда нужно загнуть проволоку, сделать из неё кольцо.

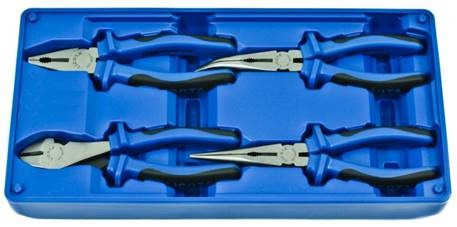

Плоскогубцы пригодятся для сгибания, скручивания проводов и обжимания мест их соединения. Плоскогубцы имеют насечку на внутренней стороне губок.

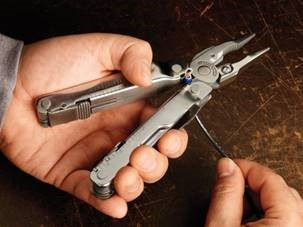

Пассатижи – это комбинированные плоскогубцы. Ими можно как откусывать, так и сгибать, скручивать провода, а также обжимать соединяемые жилы проводов.

Щипцы отлично подойдут для снятия изоляции.

Обратите внимание, при работе с кусачками, круглогубцами, плоскогубцами, пассатижами и щипцами ни в коем случае нельзя закладывать пальцы между рукоятками. Эти инструменты нужно держать в обхват.

Отвёртки. Для нормальной работы нужно иметь несколько отвёрток разных размеров. Их применяют для отвинчивания и завинчивания винтов. Металлические части отвёрток изготовляют из твёрдой стали, а ручки – из древесины или пластмассы, причём они не должны иметь трещин и сколов.

Обратите внимание, при завинчивании винтов (шурупов) отвёртку следует держать за рукоятку и стержень, а не поддерживать завинчиваемый винт, так как отвёртка может соскользнуть с винта и поранить руку.

          Монтаж электрических цепей производят на столах, которые обязательно должны быть покрыты изоляционным материалом.

          Для удобства электротехнических работ все инструменты и материалы должны лежать в определённом порядке. Так слева от электромонтажника должны лежать материалы, подготовленные к монтажу, а именно провода, выключатели, лампы, патроны, винты, гайки, шайбы, перед электромонтажником – монтажная панель и электрическая схема цепи, а справа – все электромонтажные инструменты. Ближе к себе будет удобно расположить те инструменты, которые используются чаще всего, например, кусачки, плоскогубцы и отвёртки.
