Машины для поверхностной обработки почвы

Поверхностная и мелкая обработка почвы

Основными задачами поверхностной обработки почвы являются:

1. Выравнивание поверхности поля;

2. Рыхление и перемешивание поверхностного слоя почвы;

3. Уничтожение сорняков.

Цель поверхностной обработки почвы: создать наиболее благоприятные условия для посева и заделки семян на одинаковую глубину, дружного появления всходов и последующего роста культурных растений.

Машины для поверхностной и мелкой обработки почвы

1. Бороны – предназначены для рыхления почвы на глубину 3…8 см, выравнивания поверхности поля, разрушения почвенной корки после дождя или полива, крошения комков, уничтожения сорняков, заделки семян и удобрений.

2. Лущильники обрабатывают почву на небольшую глубину 4…10 см перед вспашкой с целью рыхления почвы, заделки пожнивных остатков, вредителей и возбудителей болезней растений, провокации семян сорняков к прорастанию. Последующей вспашкой проросшие сорняки заделываются на большую глубину и погибают. Лущение снижает затраты энергии на отвальную вспашку.

3. Культиваторы – бывают для сплошной или междурядной культивации. Сплошную культивацию проводят для уничтожения сорняков, рыхления верхнего слоя почвы без оборачивания при подготовке к посеву и уходе за парами. Рыхление почвы способствует накоплению и сохранению влаги и питательных веществ в форме, доступной для усвоения их растениями. Междурядная культивация проводится для окучивания культурных растений и уничтожения сорняков в междурядьях путем подрезания и засыпания их почвой.

4. Катки - для уплотнения почвы до и после посева, выравнивания поверхности поля, разрушения глыб.

Бороны

Бороны бывают зубовые, роторные и дисковые.

Зубовые бороны. Рабочим органом зубовых борон является зуб, воздействующий на почву как двугранный клин: передним ребром раскалывает (разрезает) почву, а боковыми гранями раздвигает, сминает и перемешивает ее частицы, ударом разрушает крупные комки, вычесывает сорняки и отмершие растения.

Зубовые бороны подразделяются в зависимости от давления на их зубья. Бывают легкие – давление на зуб 5…10 Н, средние - давление на зуб 10…20 Н, тяжелые - давление на зуб 20…30 Н. Легкие бороны применяют для разрушения поверхностной корки, выравнивания поверхности поля перед посевом, заделки семян и минеральных удобрений. Средние бороны – для разбивания комьев, уничтожения всходов сорняков, боронования всходов зерновых и технических культур. Тяжелые бороны – применяют для дробления пластов после вспашки, обработки лугов и пастбищ.

Дисковые. В зависимости от назначения и устройства дисковые бороны подразделяют на тяжелые, полевые и садовые.

Тяжелые – для разделки пластов после вспашки связных почв, болотных и кустарниковых земель, для улучшения лугов и пастбищ.

Полевые – для предпосевной обработки зяби и лущения стерни.

Садовые – для обработки почвы и уничтожения сорняков в междурядьях и приствольных полосах садов, в виноградниках и ягодниках.

Ротационные бороны имеют вращающиеся рабочие органы. Бывают прутковые или планчатые бороны в виде дисков и пропущенных через них прутков или планок. Ротационные мотыги (рис.) предназначены для весеннего рыхления почвы на озимых посевах и предпосевной обработки с целью уничтожения почвенной корки и сорной растительности. Рабочие органы – диски с вогнутыми зубьями.

Зубовые бороны

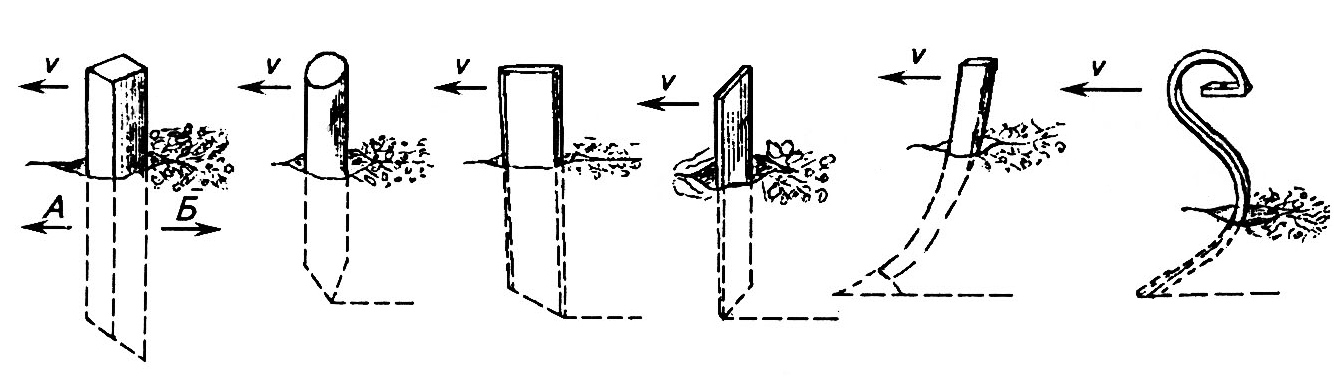

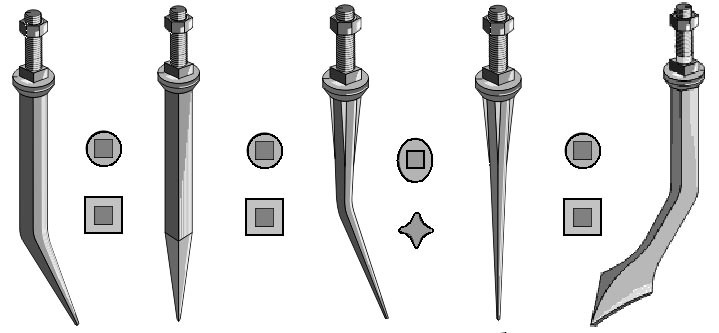

Формы зубьев

а) прямая с квадратным сечением; б) прямая с круглым сечением; в) прямая с прямоугольным сечением; г) прямая ножевидная; д) лапчатая; е) изогнутая с пружинящей стойкой

Зубовые бороны. Рабочим органом зубовых борон является зуб, (рис.), воздействующий на почву как двугранный клин: передним ребром раскалывает (разрезает) почву, а боковыми гранями раздвигает, сминает и перемешивает ее частицы, ударом разрушает крупные комки, вычесывает сорняки и отмершие растения. По конструкции зубья бывают прямые (а-г), лапчатые (д) и изогнутые с пружинящей стойкой (е).

Различают зубья с квадратным а, круглым б, прямоугольным в и г сечениями. Конец зуба с квадратным сечением имеет косой срез. При движении зуба по стрелке А возникает вертикальная составляющая силы сопротивления почвы, направленная вверх, глубина хода зуба уменьшается в сравнении с движением по направлению Б. Для разрезания дернины прямоугольный ножевидный зуб г имеет режущую кромку. Пружинящая стойка зуба е во время работы колеблется и самоочищается от зацепившихся за нее растительных остатков.

Зубовыми боронами обрабатывают почву на глубину З...10 см. Диаметр комков после обработки должен быть не более 5 см, глубина борозд - 3...4 см. Зубовыми боронами весной обрабатывают посевы озимых культур: рыхлят верхний слой почвы и удаляют отмершие растения. Количество поврежденных растений при этом не должно превышать 3%. Луговыми боронами прочесывают травостой, разрезают дернину, измельчают и растаскивают кротовины и экскременты животных на лугах и пастбищах.

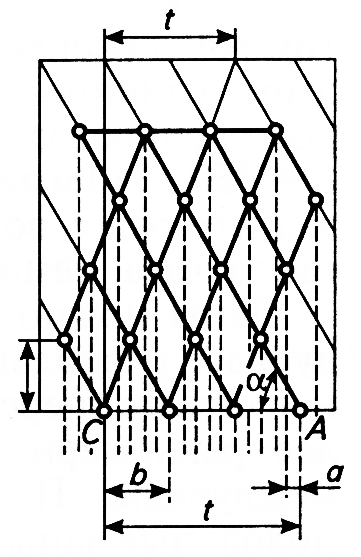

Зубья крепят на раме таким образом, чтобы каждый зуб прочерчивал на поле свою борозду на расстоянии 20...50 мм от соседних зубьев.

Зубья бороны «Зигзаг»

Зубовые бороны

Различают бороны с жесткой и шарнирной рамой, составленной из отдельных, соединенных между собой звеньев. Шарнирной рамой оснащены сетчатые и луговые бороны. Они хорошо приспосабливаются к микрорельефу поля и обеспечивают равномерное заглубление всех зубьев.

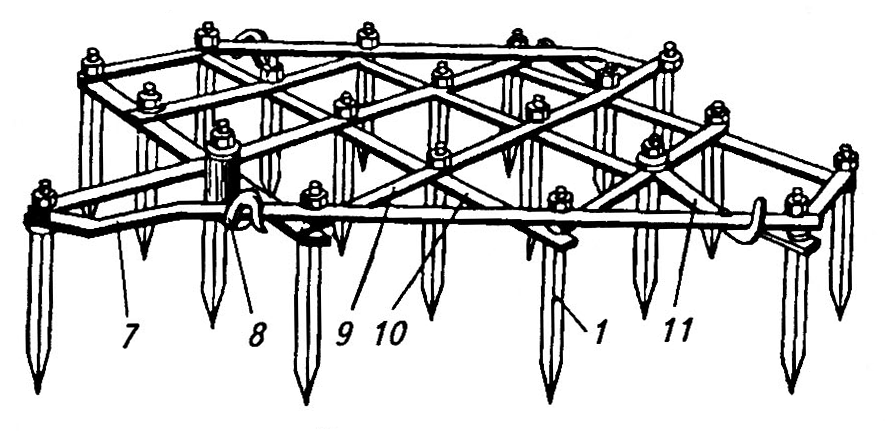

Зубовая борона с жесткой рамой составлена из прямоугольных 10 (рис.) и корытообразных 9 планок, на пересечении которых закреплены зубья 1. Расстояние между бороздками зависит от типа бороны и изменяется от 22 до 49 мм. Чтобы борона не забивалась комками и растительными остатками, соседние зубья в одном ряду закрепляют на расстоянии не менее 15 см один от другого. Квадратные зубья располагают ребрами по направлению движения, прямоугольные - узкой или широкой гранью.

Из борон посредством сцепок составляют широкозахватные агрегаты для работы с тракторами тяговых классов 3...5 или присоединяют их к плугам, культиваторам, сеялкам и комбинированным агрегатам. Каждая секция бороны снабжена прицепным устройством 11 в виде крючков, к которым присоединяют поводки или цепи.

Глубина обработки зависит от давления зуба на почву, длины соединительных поводков, а для борон с зубьями квадратного сечения и от расположения косого среза зубьев по отношению к направлению движения.

В зависимости от давления на один зуб, которое определяют делением силы тяжести звена на число зубьев, различают бороны тяжелые, средние и легкие. Давление на один зуб тяжелой бороны составляет 20...30 Н, средней - 10...20 Н, легкой - 5...10 Н. Тяжелые и средние бороны снабжены квадратным зубом, а легкие - круглым.

Сетчатая борона БСО-4 (рис.) предназначена для рыхления верхнего слоя почвы и уничтожения сорняков на посевах в период появления всходов, для боронования гребневых посадок картофеля. Секция бороны составлена из рамки 15, к которой цепями 17 прикреплено сетчатое полотно 16. Звенья полотна -это круглые стальные прутки с тупыми концами - зубьями. Рабочие органы БСО-4 хорошо приспосабливаются к неровностям поля.

Секции борон присоединяют к брусу навески НУБ-4,8 тягой 14 и цепями 13. Цепи удерживают секции в поднятом положении. Брус нужно располагать так, чтобы передние и задние ряды зубьев бороны заглублялись одинаково. Цепи должны провисать, чтобы секции бороны копировали рельеф поля.

1 - зуб квадратного сечения; 3 - ножевидный зуб; 7, 9, 10 - планки; 8 - крюк; 11 - прицепное устройство; 12 - рамка звена; 13, 17 - цепи; 14 - тяга; 15 - рамка бороны; 16 - сетчатое полотно; 18 - навеска

Ротационные бороны

Ротационные бороны имеют вращающийся рабочий орган, снабженный прутками, зубьями или планками.

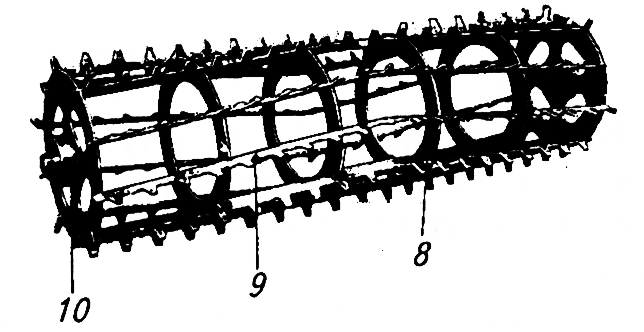

Прутковая ротационная борона снабжена барабаном, составленным из дисков 22 (рис.) и пропущенных через отверстия дисков круглых прутков 20. При движении бороны барабан вращается, прутками воздействует на верхний слой почвы: рыхлит, выравнивает и выбрасывает сорняки на поверхность. Ротационные бороны устанавливают на культиваторах и комбинированных машинах.

Ротационная мотыга предназначена для весеннего рыхления почвы на озимых посевах и предпосевной обработки с целью уничтожения почвенной корки и сорной растительности. Рабочие органы мотыги - диски (рис.) с вогнутыми зубьями 19.

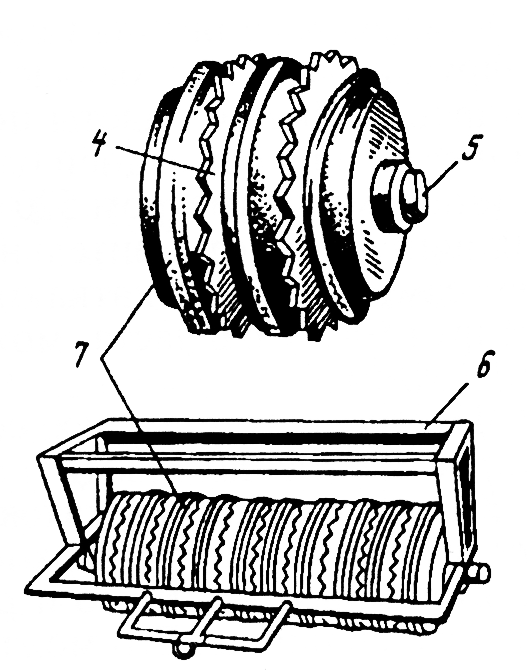

Несколько дисков, смонтированных на оси, образуют батарею. Сцепляясь с почвой, диски вращаются, делая 150 уколов на 1 м2 и полностью разрушая почвенную корку. Для уменьшения повреждений культурных растений при обработке посевов батареи крепят к раме так, чтобы зубья были направлены выпуклой стороной по направлению движения (диск вращается по направлению стрелки к). Для интенсивного рыхления почвы и уничтожения сорняков батареи разворачивают на угол 180° (диск вращается по направлению стрелки м). Изменяя массу балласта на площадке, регулируют глубину обработки (до 9 см).

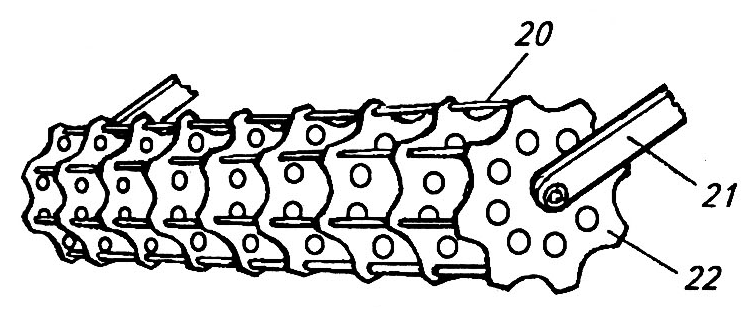

Устройства ротационных бороны: 19 - вогнутые зубья; 20 - пруток; 21 - планка прицепа; 22 – диск

Борона-мотыга ротационная предназначена для довсходового и послевсходового боронования посевов полевых культур (зерновых, пропашных, технических) с целью:

- поверхностного рыхления и аэрации почвы,

- уничтожения нитевидных всходов сорняков.

Эффективно использование мотыги ротационной для весеннего боронования озимой пшеницы.

Рабочие органы мотыги создают идеальный фон для начального развития корневой системы растений, хорошо мульчируют верхний слой почвы, разрушая почвенную корку, тем самым, сохраняя влагу, уничтожают нитевидные корни сорняков до 100% на скоростях до 20 км/час. Это делает возможным перейти на безгербицидную технологию. При появлении монолитной почвенной корки на ранних всходах культурных растений, например, кукурузы в стадии 2-3 листиков, когда применение зубовых борон невозможно, эффективность использования мотыги резко возрастает.

Регулировки дисковые бороны

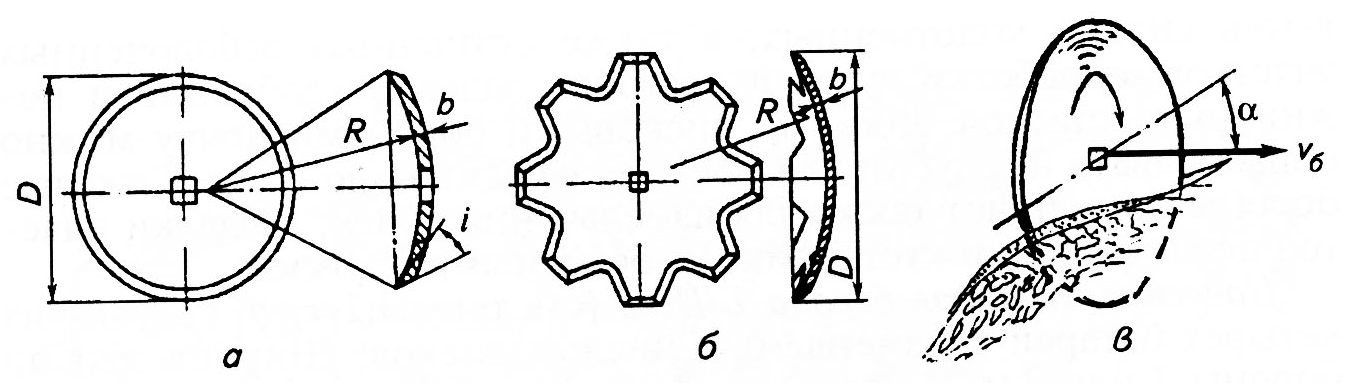

Рабочий орган дисковой бороны - стальной заостренный сферический диск со сплошной (рис. а) или вырезной (рис. б) режущей кромкой. Диаметр дисков со сплошной кромкой равен 450...510 мм, с вырезной кромкой - 650...700 мм. Угол a (рис. в) между плоскостью вращения диска и линией направления движения бороны называют углом атаки. У дисковых борон угол атаки изменяют от 10 до 25°.

При движении бороны диски, сцепляясь с почвой, вращаются. Режущая кромка диска отрезает пласт почвы, отделяет его от массива и поднимает на внутреннюю (вогнутую) поверхность. Затем почва падает с некоторой высоты и отводится диском в сторону. В результате перемещения по диску и падения почва крошится, частично оборачивается и перемешивается. С увеличением угла атаки диски глубже погружаются в почву, крошение ее возрастает. Поэтому глубину обработки устанавливают, изменяя угол атаки и давление дисков на почву. Чтобы отрегулировать давление дисков, изменяют массу балласта или силу сжатия нажимных пружин.

При обработке сухих и твердых почв угол атаки увеличивают, при дисковании влажных и легких почв – уменьшают.

Дисковые бороны меньше забиваются растительными остатками по сравнению с зубовыми боронами, но непригодны для работы на каменистых почвах.а  – сферический диск со сплошной режущей кромкой D=450…510 мм; б – сферический диск с вырезной режущей кромкой D=650…700 мм; угол атаки дисков a=10…25°.

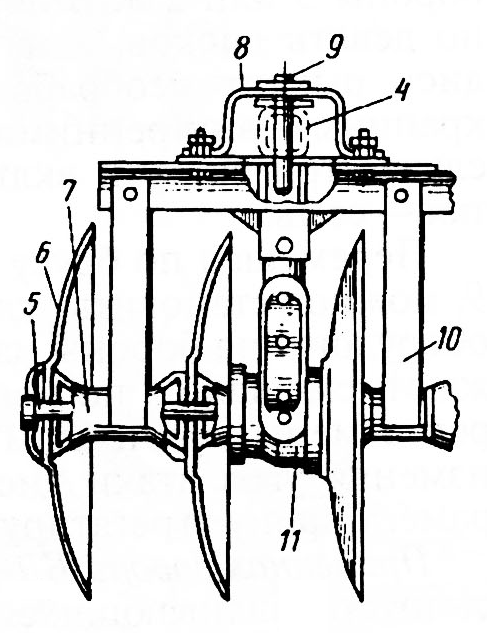

Несколько дисков 6 (рис.), смонтированных на квадратной оси 5, образуют батарею. Диски на оси располагают на некотором расстоянии один от другого, между ними ставят распорные шпульки 7. Ось устанавливают в подшипниках 11, и батарея во время движения вращается. Батареи закрепляют на раме в два ряда под углом к направлению движения. Передние батареи работают вразвал, задние - всвал. Для лучшего крошения почвы диски задних батарей смещены относительно дисков передних.

По интенсивности воздействия на почву различают бороны легкие, снабженные дисками со сплошной режущей кромкой, и тяжелые с вырезными дисками. По назначению бороны бывают полевые, садовые и болотные. Полевые применяют для обработки зяби, послепахотного рыхления задернелых пластов, лущения стерни, освежения слабозадернелых лугов. Садовые бороны предназначены для обработки почвы в междурядьях садов. Тяжелые бороны используют для мульчирующей обработки жнивья после уборки грубостебельных культур (кукурузы, подсолнечника), разделки задернелых пластов после вспашки целинных и залежных земель, дискования сильно уплотненных, а также осушенных заболоченных участков, обработки лугов и пастбищ, заделки удобрений и пожнивных остатков. Легкими дисковыми боронами почву можно обрабатывать на глубину до 10 см, тяжелыми - до 20 см. Тяжелые бороны применяют также для измельчения кочек, разделки пластов после вспашки кустарниково-болотными плугами.

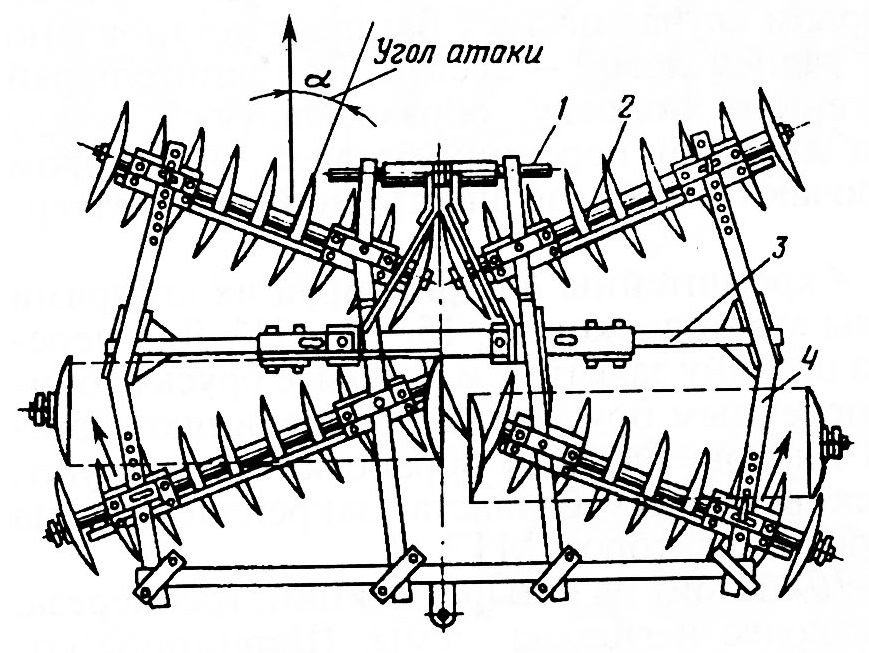

Навесная дисковая борона БДН-3 (см. рис.) состоит из четырех батарей с изменяемым числом дисков. Ширина захвата бороны 3 или 2 м. В первом случае на трех батареях установлено по девять дисков, а на задней левой - десять. Дополнительный диск рыхлит необработанную полоску, образовавшуюся между крайними внутренними дисками передних батарей. Во втором случае три батареи включают в себя по шесть дисков, а четвертая - семь.

Перемещая по брусу 4 кронштейны 8 и фиксируя их штырями 9, можно установить углы атаки дисков 12, 15, 18 и 21°. Для переоборудования бороны на ширину захвата 2 м боковые брусья сближают, смещая их по поперечным брусьям, и присоединяют батареи с меньшим числом дисков. Глубину обработки регулируют, изменяя угол атаки дисков и массу балласта, закрепляемого на раме. Борону агрегатируют с трактором МТЗ-82

навеска; 2 - батарея; 3 - рама; 4 - боковой брус; 5 - ось; 6 - диск; 7 - шпулька; 8 - кронштейн; 9 - штырь; 10 - чистик; 11 - подшипник

Тяжелую прицепную борону БДТ-3 (рис.) агрегатируют с тракторами тягового класса 3. К раме 4 бороны посредством кронштейнов крепят четыре батареи 11. Батареи составлены из сферических вырезных дисков диаметром 660 мм, насаженных на круглую ось. Передние и правая задняя батареи имеют по семь дисков, левая задняя - восемь. Дополнительный диск батареи подрезает огрехи, остающиеся между передними батареями. Диски очищают скребковыми чистиками 10.

Равномерность заглубления дисков передних и задних батарей регулируют механизмом выравнивания рамы. Соединенный с нею рычаг 5 связан регулировочным винтом 2 с прицепным устройством 1, а тягой 6- с кулаком 9 коленчатой оси 8. При вращении винта 2 рычаг 5 перемещает тягу 6, которая кулаком 9 поворачивает ось с опорными колесами 3.

Глубину обработки регулируют, изменяя угол атаки дисков (12, 15 и 18°), для чего раздвигают или сдвигают внешние концы батарей.

В транспортное положение раму переводят гидроцилиндром 7, опускающим вниз колеса 3.

Ширина захвата бороны 3 м, производительность 1,75 га/ч, рабочая скорость 8... 10 км/ч, глубина обработки до 20 см.

Садовые бороны предназначены для глубокого рыхления почвы и уничтожения сорняков в междурядьях садов. Садовые бороны отличаются от полевых несимметричным двухрядным расположением батарей и конструкцией прицепного или навесного устройства, обеспечивающего вынос бороны в сторону от продольной оси трактора.

Тяжелая садовая борона БДСТ-2,5 снабжена передней 12 (рис.)и задней 16 секциями, рамы которых соединены шарнирно. Диски передней секции вырезные, задней - гладкие. Угол раствора между секциями и угол атаки батарей изменяют гидроцилиндром 15, а фиксируют ограничителем, закрепляемым пальцем в одном из четырех отверстий бруса 13. Для заравнивания бороздки, образуемой крайним правым диском задней секции, к раме присоединен кронштейн с дисковым загортачем. Борона снабжена прицепным устройством, состоящим из сектора 19 и тяги 20.

Борона может работать без смещения относительно середины трактора и с боковым выносом А до 2,8 м. Боковой вынос А позволяет обрабатывать почву в саду под плодовыми деревьями, так как трактор движется в сторону от их кроны. Для бокового смещения бороны переставляют тягу 20 вправо или влево по сектору 19 прицепного устройства и фиксируют штырем.

Глубину обработки регулируют изменением угла раствора батарей и загрузкой балластного ящика 14. Углы атаки дисков передней батареи изменяют в пределе от 18 до 25°, задней - от 18 до 32°.

Для разворота в конце гона и переезда по грунтовым дорогам батареи гидроцилиндром 15 переводят на нулевой угол атаки. В этом случае борона перекатывается на дисках без заглубления. Для транспортирования на большие расстояния борону переналаживают в навесную модификацию и перевозят на гидронавеске трактора.

Ширина захвата бороны 2,5 м, рабочая скорость 5...6 км/ч, глубина обработки до 15 см, производительность до 2 га/ч, наибольший угол раствора батарей 50°. Борону агрегатируют с трактором МТЗ -1221.

Дискаторы применяются для традиционной, минимальной, основной и предпосевной обработки почвы под зерновые, технические и кормовые культуры.

Конструктивное отличие дискаторов от обычных дисковых борон состоит в том, что каждый диск расположен на индивидуальной оси.

Ширина захвата 2-х рядных дискаторов от 2,0 до 7,5 м,

ширина захвата 4-х рядных - 3,3 и 6,2 м.

Каждый ряд дисков имеет возможность регулировки угла атаки (0-30°) и соответственно рабочей ширины захвата диска.

Диск при этом выполняет роль лемеха и отвала, что способствует лучшему обороту отрезаемого пласта, его крошению, а также снижению требуемого тягового усилия трактора.

Отсутствие в конструкции дисковых батарей с единой осью позволяет БДМ работать во влажную погоду, на землях с большим количеством растительных остатков, а также на землях с любым количеством сорной растительности, при этом исключается наматывание на ось диска и плотное забивание рядов дисков.

Отпадает необходимость применения в конструкции чистиков, так как в процессе работы происходит самоочищение диска.

Агротехническое требование боронование

После боронования поле должно быть ровным.

2. Глубина обработки должна составлять 3…8 см.

3. Размер комков почвы – до 5 см.

4. Глубина борозд – не более 3 см.

5. Число поврежденных культурных растений – не более 5%.

По срокам

Боронование практикуется перед посевом (ранней весной), до появления всходов и на послевсходовых стадиях культурных растений. Если семена на полях еще не высеяны, боронование необходимо выполнять под углом к направлению вспашки.

• Ранней весной обработку проводят с целью задержки влаги (черный пар или зябь). В случае обезвоженности почвы прибегают к игольчатым боронам.
• Большинство озимых зерновых (за исключением ржи) можно бороновать два раза с использованием маловесных и средних борон или ротационных цапок. Первая обработка проводится сравнительно рано (чрез 2–3 дня после внесения азотных удобрений), вторая – не ранее чем через 14 дней. Цель – стимулировать микробиологические процессы растений. Процедура уменьшает потери воды из земли за счет испарения, вызывает насыщение корней кислородом и борется с легкими проявлениями плесени. Кроме того, помогает хотя бы частично смешать внесенные азотные удобрения с почвой, что неизбежно снижает потери азота в атмосферу.
• Весеннее боронование зубовой бороной можно проводить после посева яровых зерновых. Первый раз через 5–7 дней после посева. Второе боронование рекомендуется во время так называемого оперения, третье – при образовании четвертого листа. Однако эту обработку не следует выполнять в период от появления всходов до образования 3–4 листьев из-за риска повреждения растений (в этой стадии развития они достаточно чувствительны к любым механическим повреждениям) и изреживания побегов.
• На посевах ржи обработка рекомендуется при обнаружении на насаждении снежной плесени.

Довсходное боронование – щадящее и применяется к глубоко посеянным культурам. Но вместе с тем обработка до всходов наносит меньший ущерб культурным растениям по сравнению с послевсходовым боронованием. Более того, оно увеличивает среднюю урожайность на 6,2%, тогда как послевсходовое боронование – на 4,0%.

По проходу техники

Выбор борон зависит от специфики работ и культур и характера почвы на конкретном участке. Сам процесс боронования тоже может быть разным:

1. Фигурный метод представляет обработку с квадратной загонкой, которая происходит по кругу. При втором ходе (при необходимости) направление движения по диагональной линии первой вспашки.
2. Поперечно-диагональный метод считается наиболее эффективным вариантом обработки. При нем направление движения противоположно направлению вспашки.
3. Загонный или «двухколейный» метод, при котором борону дважды проводят по одной и той же поверхности, вдоль и поперек (после каждого этапа борона сходит на кромку). Если почва легкая или в хорошем состоянии, то достаточно пройти один раз.

В зависимости от целей возделывания можно использовать бороны разной массы. Более легкие бороны применяют сразу после вспашки и для борьбы с появляющимися сорняками. Для разрыхления затвердевшей почвенной корки рекомендуется сцепка не более двух борон, иначе они могут «кувыркаться» друг через друга, мешать хорошей работе.

Обработка происходит на высокой скорости (9–11 км в час). На хороший эффект боронования можно рассчитывать только на выровненных участках. Если поверхность почвы неровная, в нижних частях остаются необработанные места с сорняками. На меньшей скорости боронуют, чтобы точно выровнять поле перед посевом или прикрыть семена после посева.

Агротехнические требования к боронованию

Работы, связанные с применением борон, не проводят на слишком влажной почве, так как это приводит к ее размыванию. В случае сухой почвы такая обработка не дробит комья, а вызывает ее распыление.

Слишком большой промежуток времени между вспашкой и боронованием считается агротехнической ошибкой. Эффект от этого аналогичен обработке поля сразу после вспашки легкими боронами.

Для самой обработки используют несколько типов борон и масса их тоже различна – легкие рыхлят почву на глубину до 5 см, средние до 6 см, тяжелые до 10 см. Однако выбор индивидуален в соответствии с потребностями и полезной площадью поля. Легкая техника не будет работать на тяжелых почвах и наоборот.

Качественная работа в яровой сезон достигается тогда, когда под ее воздействием верхний слой почвы рассыпается на комки (скорость движения бороны должна быть соответственно выше).

Второе условие – ранняя фаза развития сорняков. Наибольшая эффективность их уничтожения достигается, когда они находятся в фазе семядолей или при образовании первых настоящих листьев.

Принцип технологии

Люди, далекие от агротехнических понятий путают боронование с культивацией, хотя и то, и другое имеет решающее значение для подготовки посевного ложа. Разница между культивацией и боронованием, в том, что борона рыхлит весь слой почвы на поверхности, тогда как культиватор используется на узком участке (например, между рядами растений), обычно не заглубляется глубоко.

Механический метод возделывания обеспечивает закрытие влаги при нулевой обработке почвы, так как бороны разрыхляют почву, но не переворачивают ее и не засыпают мусор, а значит, не нарушают водно-воздушный баланс и аэрируют. На самом деле, перед работами, почва должна быть очищена от мусора, иначе борона засорится.

Бороны – сплошные прополочные машины, которые прошли интенсивную модернизацию по глубине и углу расположения зубьев – работают как внутрирядно, так и междурядно

На культиваторах устанавливают полольные (плоскорежущие), универсальные, рыхлительные и окучивающие лапы.

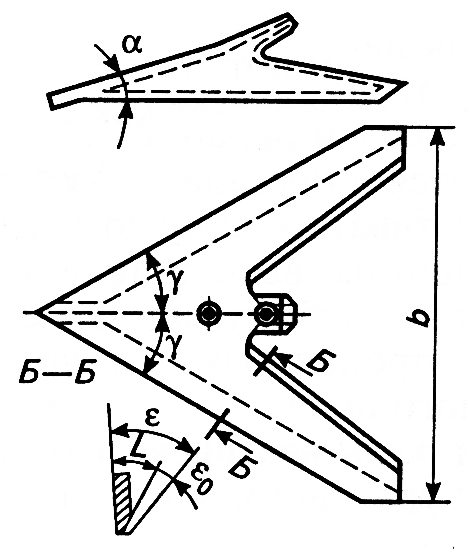

Основными параметрами лап, определяющими их форму и характер воздействия на почву, являются углы раствора g, крошения a, установки к горизонту e и заострения i, ширина захвата b. В зависимости от значений и соотношений этих параметров проявляются полольная и рыхлительная способность лап.

Полольные (плоскорежущие) лапы бывают стрельчатые и односторонние (бритвы). Для полольных лап углы a=9…10°, углы e=15…18°, вследствие чего эти лапы практически не крошат почву. Их главная функция – подрезание сорняков лезвием, основной параметр – угол раствора g=30…35°. Глубина обработки полольных лап 4…6 см. Ширина захвата стрельчатых лап 15…33 см, односторонних бритв 8…16 см.

Универсальные стрельчатые лапы имеют больший угол крошения a=16…18°, угол e=25…30°, поэтому они не только подрезают сорняки, но и крошат почву. Ширина захвата универсальных лап 22…38 см, глубина обработки до 12 см. Угол g=38…40° для песчаных почв, g=28…30° для глинистых почв.

Рыхлительные лапы подразделяют на долотообразные, оборотные и копьевидные (рис.). Угол крошения рыхлительных лап a изменяется по высоте. У долотообразных лап ширина b=2 см, глубина обработки до 16 см. Долотообразными лапами рыхлят междурядия без выноса влажной почвы на поверхность. Оборотные лапы используют на жестких или пружинных стойках культиваторов при глубине обработки 12…25 см. При изнашивании одного конца оборотную лапу поворачивают. Копьевидные лапы используются аналогично оборотным, но лучше вычесывают сорняки.

Окучивающие лапы предназначены для междурядной обработки культурных растений и уничтожения сорняков путем засыпания почвой и подрезания. Окучник состоит из наральника 1, неразъемного двустороннего корпуса, включающего право- и левооборачивающие лемеха 2, отвалы 3, стойки 4 и крылья отвалов 5. Крылья позволяют регулировать высоту гребней до 25 см при глубине обработки до 16 см.

Типы лап культиватора

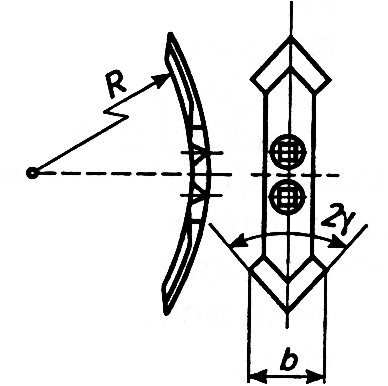

Стрельчатая универсальная

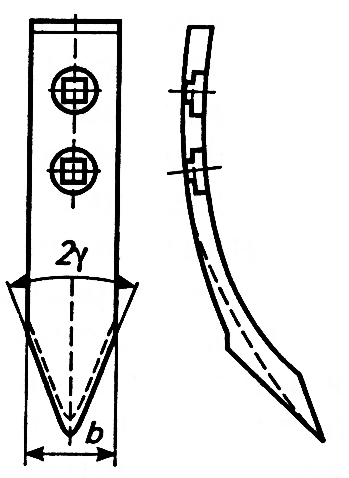

Долотообразная рыхлительная

Оборотная рыхлительная

Копьевидная рыхлительная

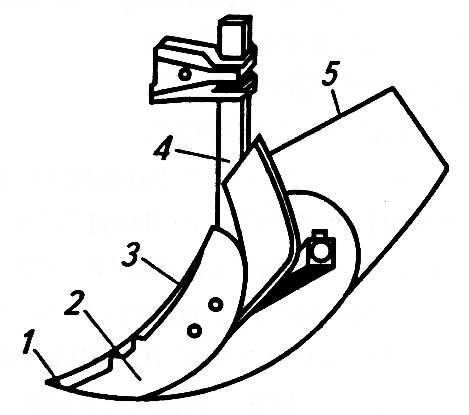

Окучивающая:

1-наральник; 2-лемех; 3-грудь отвала; 4-стойка; 5-крыло отвала

Регулировка культиватора

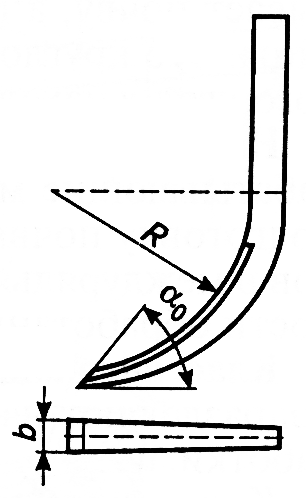

Лапы с пружинными стойками (см. рис. б, в) шириной захвата 20...50 мм служат для рыхления почвы на глубину до 16 см, вычесывания корнеотпрысковых сорняков, культивации почвы повышенной влажности. Во время работы они вибрируют и самоочищаются от нависших на стойки растительных остатков. Лапы с дугообразными стойками (см. рис. б) применяют на всех почвах, кроме засоренных камнями. Лапы с S-образными пружинными стойками (см. рис. в) используют на каменистых почвах. Лапы с жесткой стойкой (см. рис. г) шириной захвата 35...65 мм применяют для обработки почв на глубину до 25 см в садах и виноградниках.

Расстановка стоек с культиваторными лапами на раме.

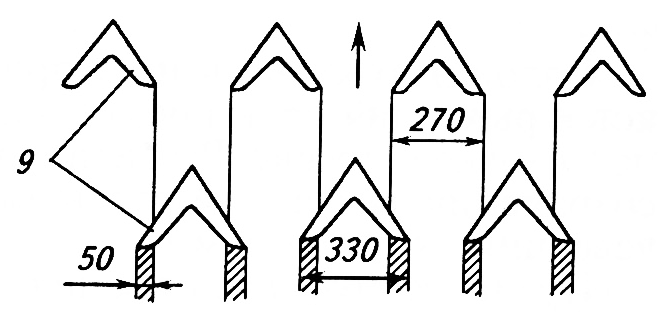

Стрельчатые лапы располагают в шахматном порядке в двух рядах (рис.). Для обработки слабозасоренных полей в переднем ряду на коротких грядилях закрепляют лапы шириной захвата 270 мм, а в заднем ряду на длинных грядилях - лапы шириной захвата 330 мм. Концы режущих кромок задних лап с каждой стороны должны на 40...50 мм перекрывать кромки передних лап, чтобы обеспечить полное подрезание корней сорняков. При обработке сильно засоренных полей на коротких и длинных грядилях устанавливают лапы шириной захвата 330 мм. Лезвия лап должны быть острыми, затупившиеся лезвия затачивают, чтобы подрезание сорняков было полное.

Рыхлительные лапы размещают в трех поперечных рядах (рис.). На коротких грядилях закрепляют по одной лапе, а на длинных при помощи сдвоенных держателей - по две. Расстояние между соседними бороздками 167 мм.

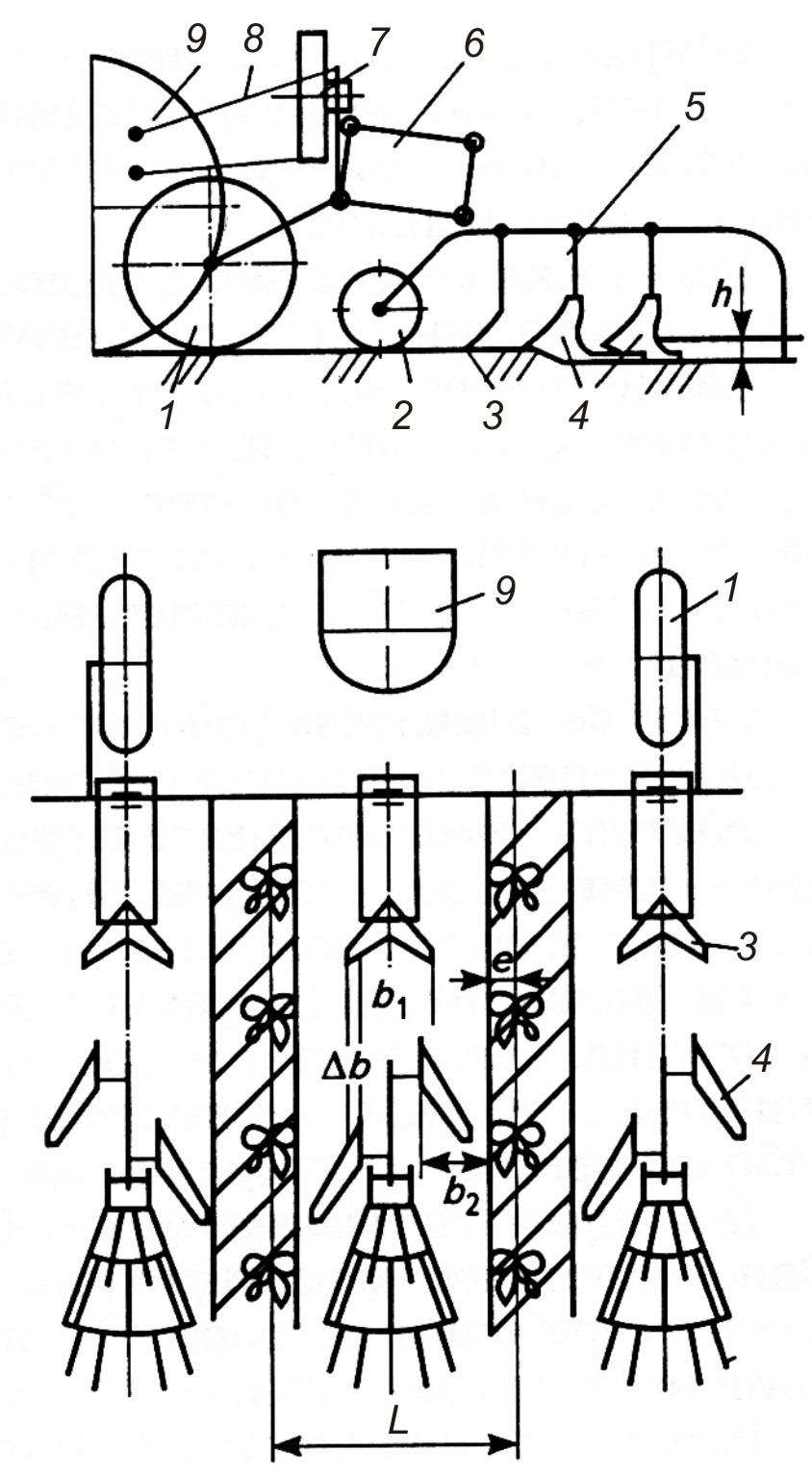

Расстановка стоек культиваторов для универсальных и рыхлительных лап:

Сплошную культивацию применяют для уничтожения сорняков и рыхления почвы без ее оборачивания при уходе за парами и подготовке к посеву. Рыхление почвы способствует накоплению и сохранению влаги и питательных веществ в форме, доступной для усвоения их растениями.

Предпосевную культивацию проводят обычно на глубину заделки семян зерновых культур. Неравномерность глубины обработки не должна превышать ±1 см. После культивации верхний слой почвы должен быть мелкокомковатым, а сорные растения - полностью подрезаны. Дно борозды и поверхность поля после культивации должны быть ровными. Высота гребней взрыхленного слоя не должна превышать З...4 см, поэтому одновременно с культивацией часто проводят боронование. Рабочие органы культиватора не должны выносить на поверхность нижний слой почвы. Сплошную культивацию следует проводить поперек предыдущей обработки на скорости 9... 12 км/ч. С увеличением скорости улучшается выравнивание поверхности поля и создаются хорошие условия для работы посевных машин.

Прицепной культиватор КПС-4Г предназначен для предпосевной обработки почвы и обработки паров с одновременным боронованием на скорости до 12 км/ч. Ширина захвата культиватора 4 м, глубина обработки до 12 см. Культиватор агрегатируют с тракторами тяговых классов 1,4 и 2. Несколько культиваторов агрегатируют при помощи сцепок в широкозахватные агрегаты для работы с тракторами тяговых классов 3...5.

Основные сборочные единицы культиватора (рис.): сварная рама 22, сница 18, опорные колеса 25 с винтовым механизмом 21 регулировки глубины хода рабочих органов, грядили 8 с рабочими органами 26, приспособление 28 тя навески борон 29 w гидроцилиндр 17. Культиватор выпускают в двух модификациях: КПС-4Г с универсальными стрельчатыми лапами шириной захвата 270 и 330 мм; КПС-4Г-01 с рыхлительными лапами на дугообразных стойках. Стойки лап крепят на грядилях 8, шарнирно присоединенных к брусу рамы.

Стойку стрельчатой лапы крепят к грядилям болтами и держателем. Вращая болт, перемещают стойку, вставленную в держатель, и таким образом изменяют угол наклона лапы. На легких почвах и при неглубокой обработке стойки устанавливают так, чтобы режущие кромки лап прилегали к поверхности ровной площадки. На тяжелых почвах и при глубокой обработке носки лап должны быть наклонены вперед на угол 2...3". Лапа, сильно наклоненная вперед, будет сгруживать почву, а наклоненная назад - плохо заглубляться.

Подготовка к работе. Проверяют техническое состояние грядилей рабочих органов, пружин, механизмов. Обнаруженные неисправности устраняют. Измеряют давление в шинах колес и доводят его до нормативного (0,2...0,24 МПа). Разница давлений в правом и левом колесе должна быть не более 0,02 МПа.

Расстановку рабочих органов, их регулировку и установку соответственно заданной глубине обработки проводят на ровной площадке. Культиватор переводят в рабочее положение и под его колеса подкладывают бруски, толщина которых на 2...4 см меньше требуемой глубины обработки (с учетом погружения колес). Вращением винта регулятора 21 (рис.) опускают раму с лапами до их соприкосновения с поверхностью площадки. Рама при этом должна быть горизонтальна, а головки нажимных штанг 24 должны опираться на угольник 23. Если головки выступают над угольником или лапы не касаются опорной площадки, ослабляют болты и стойки лап перемещают в держателе вниз или вверх. На засоренных участках и твердых почвах сжатие пружин увеличивают, переставляя упор. По окончании регулировки сила сжатия пружин на всех штангах должна быть одинаковой. Сжатие пружин на штангах лап, движущихся вслед за колесами трактора, увеличивают.

Агронтехническое требование культиватора

. Сплошная культивация проводится поперек предыдущей вспашки на глубину 6…12 см.

2. Каждую последующую обработку проводят перпендикулярно предыдущей.

3. Предпосевную культивацию производят на глубину заделки семян.

4. Верхний слой почвы после культивации должен быть мелкокомковатым, поверхность поля и дно борозды – ровными, все сорняки – срезанными.

5. Высота гребней – не более 4 см, неравномерность глубины обработки ±1 см.

Почву уплотняют катками до и после посева. До посева выравнивают поверхность поля, разрушают глыбы, уплотняют неосевшую почву. Уплотняя верхний слой после посева, улучшают контакт семян с почвой, увеличивают приток влаги из нижних горизонтов почвы, в результате чего семена быстрее прорастают. В засушливых районах прикатыванием снижают потери влаги за счет конвекционно-диффузного тока (испарения), интенсивность которого больше при рыхлой почве и меньше при уплотненной.

На прикатанном поле повышается равномерность хода агрегатов, поэтому рабочая скорость посевных машин может быть больше.

Уплотняющая способность катка зависит от его массы m, диаметра и ширины захвата B. Ее принято выражать через удельное давление p (Н/см), приходящееся на единицу ширины катка p=mg/B.

Каток малого диаметра воздействует на почву как полоз или лыжа и уплотняет верхний слой. Каток большего диаметра более равномерно уплотняет пахотный слой по глубине. На рыхлой почве перед катком образуется почвенный валик. Чем меньше диаметр катка и он тяжелее, тем высота валика больше.

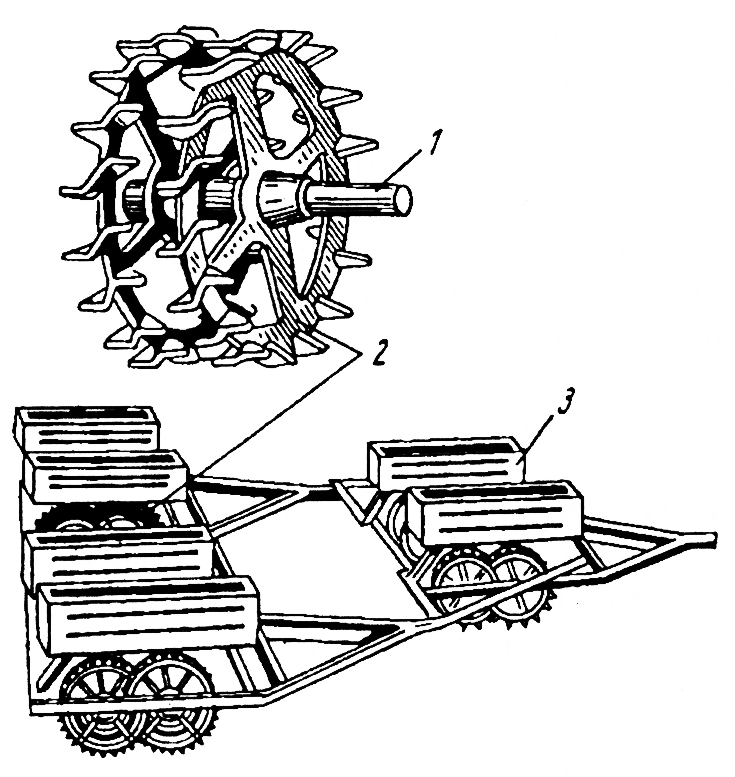

Кольчато-шпоровый трехсекционный каток ЗККШ-6 применяют для рыхления верхнего и уплотнения подповерхностного слоя почвы, разрушения корки, комков и выравнивания вспаханного поля. Каждая секция катка составлена из двух расположенных одна за другой батарей с балластными ящиками 3. На ось 1 передней батареи свободно надеты поочередно через промежуточные втулки шесть, а на ось задней батареи – семь стальных литых дисков 2 со шпорами диаметром 520 мм. Диски задней батареи смещены на половину шага относительно дисков передней батареи, что облегчает самоочищение катка от налипшей между дисками почвы. Регулируя массу балласта, можно изменять удельное давление 27…47 Н/см.

Ширина захвата трех секций 6,1 м, одной 2,09 м, рабочая скорость катка до 13 км/ч.

Кольчато-зубчатый каток ККН-2,8 предназначен для выравнивания поверхности поля, уплотнения на глубину до 7 см подповерхностного и рыхления на глубину 4 см поверхностного слоев почвы. Его применяют в комбинированных агрегатах со свекловичными сеялками и культиваторами. На ось 5 катка прикрепленную к раме, свободно надеты колеса: десять клинчатых 7 диаметром 350 мм и девять зубчатых 4 диаметром 366 мм. Удельное давление катка 25 Н/см.

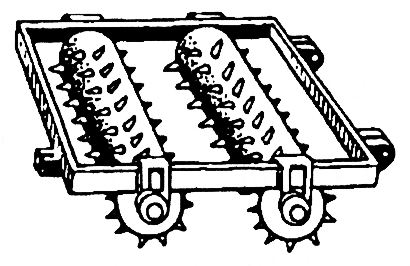

Навесной борончатый каток КБН-3 служит для разрушения почвенных комков и прикатывания почвы перед посевом с одновременным рыхлением поверхностного слоя, а также для разрушения почвенной корки на посевах.

На раме каждой из пяти секций установлены на подшипниках по два катка с зубьями, идущими по винтовой линии. Секции подвешивают к поперечному брусу на цепях в шахматном порядке – в переднем ряду три секции, в заднем – две. Ширина захвата катка 3,25 м.

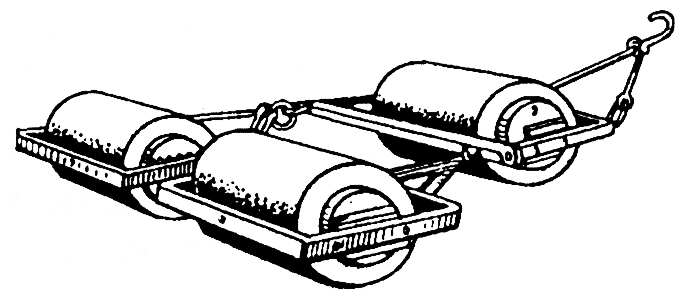

Гладкий водоналивной каток ЗКВГ-1,4 предназначен для уплотнения поверхностного слоя почвы до или после посева, прикатывания сидератов перед запашкой. Каток трехсекционный. Каждая секция снабжена вращающимся гладким пустотелым цилиндром диаметром 700 мм, длиной 1400 мм и вместимостью 500 л воды. Изменяя количество залитой воды, регулируют давление катка на почву в пределах 23…60 Н/см. Для очистки цилиндров от прилипшей почвы служат чистики, прижимаемые к поверхности цилиндров пружинами. Ширина захвата катка 4 м.

Легкий планчатый каток используют в комбинированных машинах для дополнительного крошения и выравнивания взрыхленной почвы. Каток состоит из дисков 8 и приваренных к ним зубчатых или гладких планок 9, которые могут располагаться параллельно оси вращения, наклонно или по винтовой линии. К крайним дискам приварена ось 10 для навески катка на раму комбинированного агрегата.

Комбинированный каток ПВР-2,3 (3,5) используют с плугами. Каток снабжен кольчато-шпоровыми 2 и клинчатыми 11 дисками. Двигаясь по свежевспаханной поверхности, каток разрушает глыбы и крупные комки почвы, дополнительно рыхлит пласт на глубину 5…12 см, уплотняет верхний слой и выравнивает поверхность пашни. Глубину обработки регулируют массой балласта или переставляя по высоте точки присоединения к раме катка тяговой цепи 13 прицепного устройства.

кольчато-шпоровый

кольчато-зубчатый

борончатый

гладкий водоналивной

легкий планчатый
