Технология ремонта системы питания дизельных ДВС
Форсунки Common Rail связаны с топливным аккумулятором высокого давления магистралями из толстостенных трубок, способных выдерживать давление до 2 500 бар. Форсунки системы Common Rail по аналогии с форсунками на дизельных двигателях с непосредственным впрыском топлива устанавливаются с зажимными скобами в головке цилиндра. Тем самым допускается возможность установки форсунок указанной системы на дизельные двигатели с непосредственным впрыском топлива без кардинальной модернизации головки блока цилиндров.
Необходимые время начала впрыска и величина подачи топлива (продолжительность впрыска) обеспечиваются открытием электромагнитного клапана каждой форсунки посредством команды от электронного блока управления ДВС, получающего сигналы о положении коленчатого вала и частоты его вращения через соответствующие датчики. Форсунка состоит из следующих основных функциональных блоков:
• распылительный узел
• система гидропривода
• клапанный узел
Необходимые время начала впрыска и величина подачи топлива (продолжительность впрыска) обеспечиваются открытием электромагнитного клапана каждой форсунки посредством команды от электронного блока управления ДВС, получающего сигналы о положении коленчатого вала и частоты его вращения через соответствующие датчики. Форсунка состоит из следующих основных функциональных блоков:
• распылительный узел
• система гидропривода
• клапанный узел

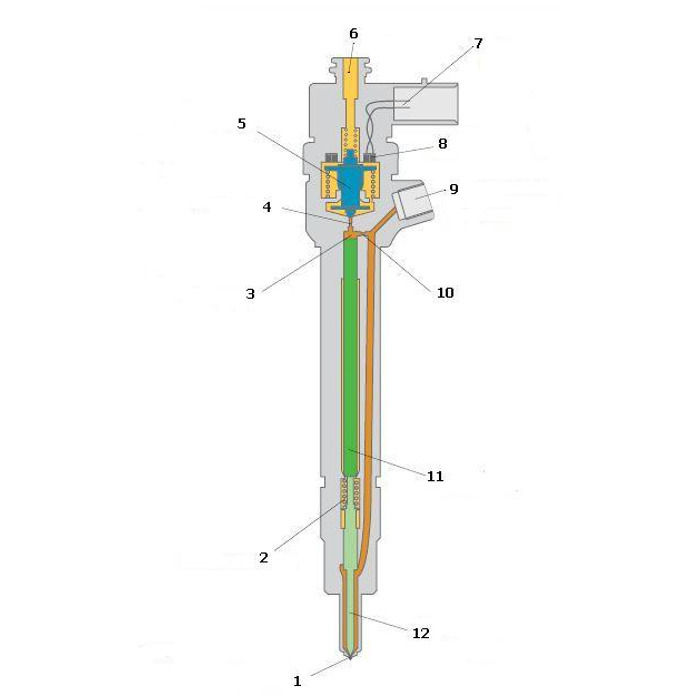

1
сливной дпроссель
2
штуцер подвода топлива
3
сопло форсунки
4
якорь электромагнита
5
сливной канал
6
поршень
7
пружина
8
игла форсунки
9
обмотка возбуждения
10
впускной дроссель
11
камера управления
12
электрический разъем
Что такое ТНВД и для чего он нужен?
ТНВД — что это такое в машине? Условно можно сравнить с сердцем человека — узел, обеспечивающий бесперебойную циркуляцию крови (топлива) по организму (топливной системе). На деле назначение блока несколько шире:
• точное дозирование подаваемого топлива, где величина порции зависит от нагрузки;
• нагнетание топлива в форсунки;
• определение момента впрыска горючего в цилиндры.

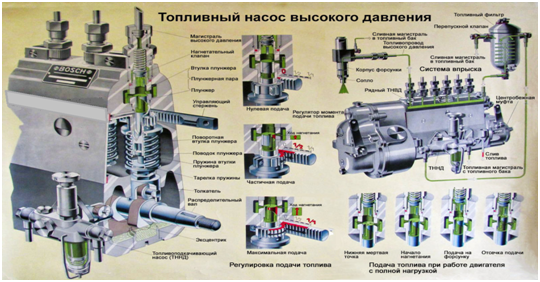

Устройство и принцип работы
Схематически устройство простого рядного ТНВД можно представить следующим образом:
• поршень (плунжер), сопряженный с цилиндром (втулкой), которые работают как единое целое — плунжерная пара;
• канавки для подачи топлива к плунжерным парам;
• кулачковый вал с центробежной муфтой; вращение вала происходит посредством ремня ГРМ;
• толкатели плунжера, на которые давит кулачковый вал;
• возвратные пружины, обеспечивающие возврат плунжера;
• клапаны нагнетательные;
• штуцеры;
• рейки зубчатые;
Представляя устройство узла, несложно понять его принцип работы, схожий с работой двухтактного ДВС:
• вращается кулачковый вал;
• кулачки вала давят на толкатели плунжера;
• происходит движение плунжера по цилиндру;
• повышение давления приводит к открытию нагнетательных клапанов;
• топливо поступает через клапан к форсункам.
Конструкция насоса предусматривает подачу к форсункам не всей воздушно‐топливной смеси, но только строго определенной порции. Остатки отправляются в сливные клапаны. Центробежная муфта обеспечивает подачу дизельного горючего в конкретный момент. Всережимный регулятор необходим для определения количества смеси: давление на педаль газа увеличивает объем, ослабление — уменьшает.

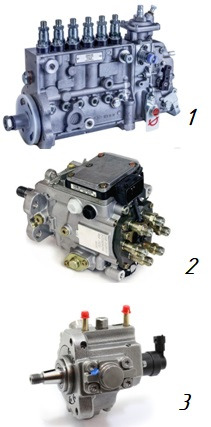

Виды ТНВД
В машиностроении используются следующие виды ТНВД:
• рядные;
• распределительные;
• магистральные.
По принципу действия ТНВД делят:
• непосредственного действия с механическим приводом плунжера;
• с аккумуляторным впрыском.
ТНВД — что это такое в машине? Условно можно сравнить с сердцем человека — узел, обеспечивающий бесперебойную циркуляцию крови (топлива) по организму (топливной системе). На деле назначение блока несколько шире:
• точное дозирование подаваемого топлива, где величина порции зависит от нагрузки;
• нагнетание топлива в форсунки;
• определение момента впрыска горючего в цилиндры.
Устройство и принцип работы
Схематически устройство простого рядного ТНВД можно представить следующим образом:
• поршень (плунжер), сопряженный с цилиндром (втулкой), которые работают как единое целое — плунжерная пара;
• канавки для подачи топлива к плунжерным парам;
• кулачковый вал с центробежной муфтой; вращение вала происходит посредством ремня ГРМ;
• толкатели плунжера, на которые давит кулачковый вал;
• возвратные пружины, обеспечивающие возврат плунжера;
• клапаны нагнетательные;
• штуцеры;
• рейки зубчатые;
Представляя устройство узла, несложно понять его принцип работы, схожий с работой двухтактного ДВС:
• вращается кулачковый вал;
• кулачки вала давят на толкатели плунжера;
• происходит движение плунжера по цилиндру;
• повышение давления приводит к открытию нагнетательных клапанов;
• топливо поступает через клапан к форсункам.
Конструкция насоса предусматривает подачу к форсункам не всей воздушно‐топливной смеси, но только строго определенной порции. Остатки отправляются в сливные клапаны. Центробежная муфта обеспечивает подачу дизельного горючего в конкретный момент. Всережимный регулятор необходим для определения количества смеси: давление на педаль газа увеличивает объем, ослабление — уменьшает.
Виды ТНВД
В машиностроении используются следующие виды ТНВД:
• рядные;
• распределительные;
• магистральные.
По принципу действия ТНВД делят:
• непосредственного действия с механическим приводом плунжера;
• с аккумуляторным впрыском.
1.
2.
3.

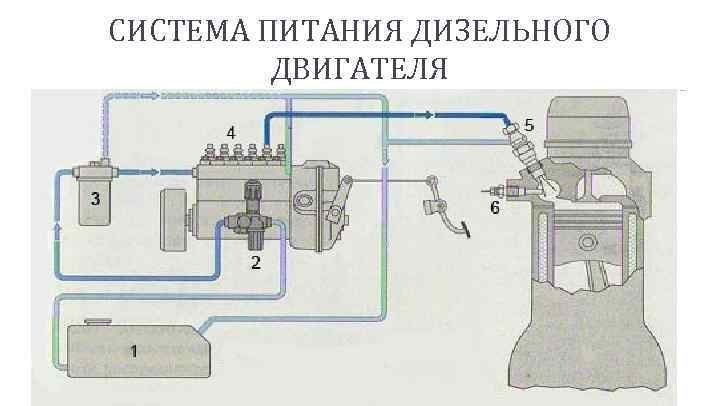

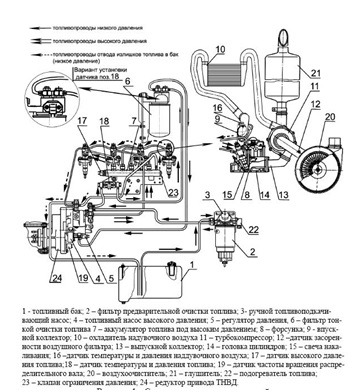

Система питания дизельного двигателя должна создавать высокое давление впрыска топлива в камеру сгорания цилиндра; дозировать порции топлива в соответствии с нагрузкой двигателя; производить впрыск топлива в строго определенный момент, в течение заданного промежутка времени и с определенной интенсивностью; хорошо распылять и равномерно аспределять топливо по объему камеры сгорания; надежно фильтровать топливо перед его поступлением в насосы и форсунки.
1
топливный бак
2
топливоподкачивающий насос
3
ТНВД
4
топливный фильтр
5
свеча накаливания
6
форсунка
Причины отказа. Основной причиной нарушения нормальной работы клапана EGR является появление отложений в виде нагара на подвижных и не подвижных деталях механизма. Это происходит с учетом не всегда стабильного качества топлива на отечественных заправках. При появлении таких образований наблюдается нарушение работы клапана. Обычно такой отказ сопровождается изменением в работе мотора. Водители различают исправную работу двигателя по некоторой мягкости «в звучании» двигателя.
Помимо некачественного топлива, причинами отказа в работе клапана может стать:
неисправность в работе системы вентиляции двигателя;
сбои в работе турбины;
неисправности деталей цилиндропоршневой группы.
Помимо некачественного топлива, причинами отказа в работе клапана может стать:
неисправность в работе системы вентиляции двигателя;
сбои в работе турбины;
неисправности деталей цилиндропоршневой группы.
неисправности деталей цилиндропоршневой группы.
сбои в работе турбины;
неисправность в работе системы вентиляции двигателя;
неисправность системы смазки
Регулировка давления подъема иглы (начала впрыска). Регулировка осуществляется на специальном стенде, состоящем из расходного бака 5, одноплунжерного топливного насоса высокого давления 8 с ручным приводом от рычага 7, манометра 4, испытуемой форсунки 3 и открытого бачка 2 для сбора топлива. Форсунку устанавливают на стенд. Делают несколько впрыскивание для удаления воздуха из системы, открывая предназначенные для этого клапаны на насосе и форсунке. Затем, медленно нажимая на рычаг насоса, нагнетают топливо в форсунку. Давление подъема иглы фиксируют по максимальному отклонению манометра в момент начала впрыска топлива. Измеренная величина должна соответствовать паспортному значению. Допускаемое отклонение указывается в инструкции по эксплуатации и обычно не превосходит +0,5 МПа. При необходимости производится регулировка давления подъема иглы путем изменения затяжки пружины или изменением толщины прокладки в зависимости от конструкции форсунки. Когда форсунка отрегулирована, рекомендуется выполнить еще три пробных замера для контроля стабильности ее работы. При этом разность давлений подъема иглы не должна быть более 0,5 МПа.
регулировочным винтом
применением прокладок разной толщины
заменой распылителя
заменой пружины
