Установка размера страницы и размещение рамки

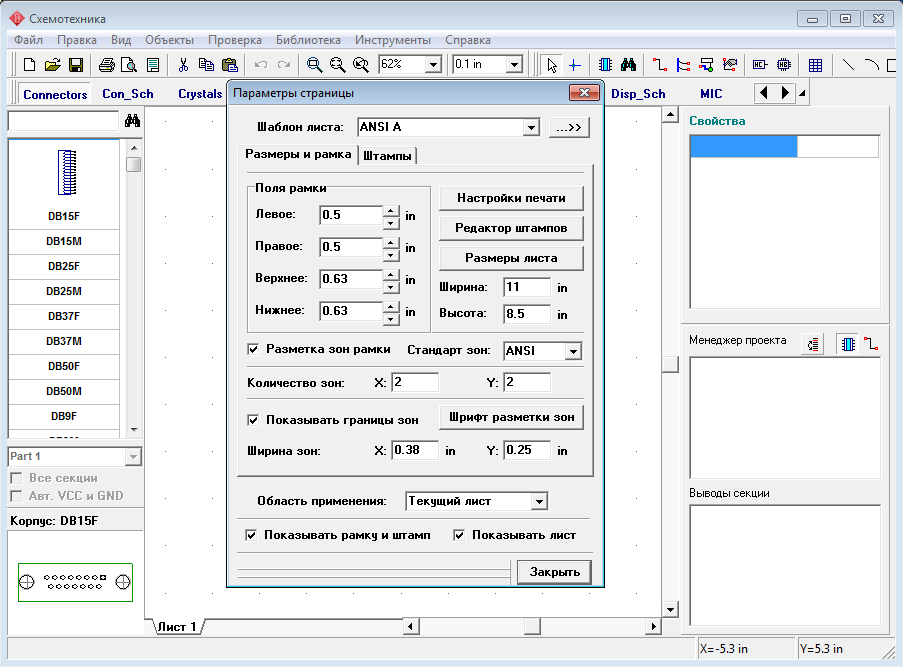

Установите размер страницы и чертежной рамки: "Файл / Параметры страницы", выберите "ANSI A" в шаблонах листа. Затем в нижней части окна установите "Показывать рамку и штамп" и "Показывать лист" и нажмите "Закрыть". В DipTrace также есть шаблоны соответствующие ГОСТ.



Заметьте что можно показать или спрятать рамку и лист, выбрав "Вид / Рамка и штамп" и "Вид / Границы листа" из главного меню. Кнопки "+"/"-" или колесо мыши изменяют масштаб схемы. Нажмите кнопку "-" несколько раз пока границы листа не станут видны. Кроме того можно изменить масштаб, выбрав нужное значение на стандартной панели, либо просто ввести новое.

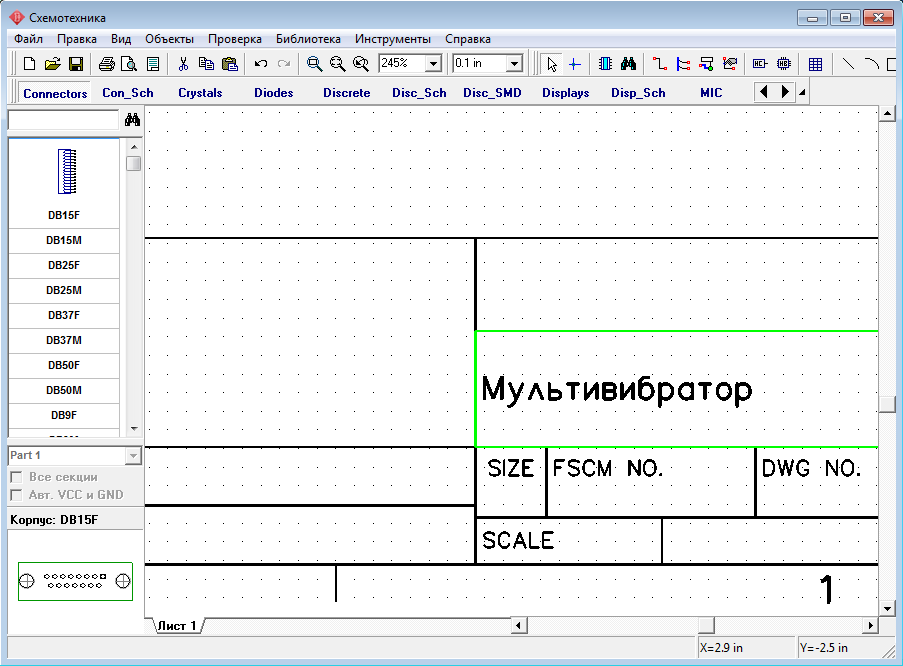

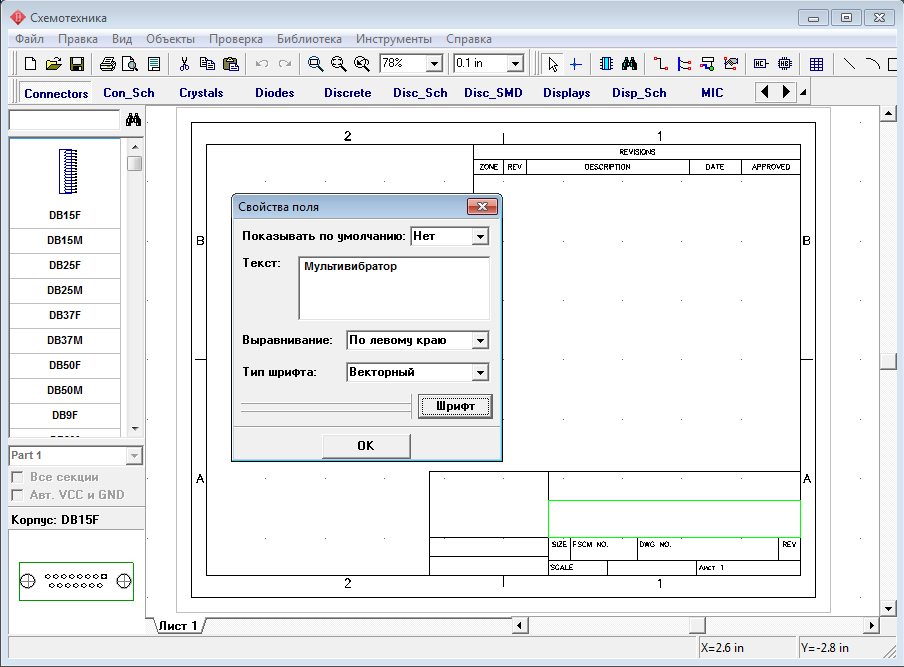

Чтобы ввести текст внутри рамки переместите курсор на нужное поле (оно должно подсветиться зеленым), затем нажмите левую кнопку мыши. Появится всплывающее окно со свойствами поля. В этом диалоговом окне можно ввести текст, выбрать его положение и шрифт. В нашем случае введите текст "Мультивибратор", нажмите кнопку "Шрифт" и выберите размер шрифта "12".Затем нажмите OK чтобы закрыть диалоговое окно шрифта а затем еще раз ОК чтобы закрыть панель свойств поля и применить изменения. Заметьте что поле позволяет вводить многострочный текст.



Изображение можно масштабировать, указав курсором на нужное место и нажимая клавишу "+" несколько раз или вращая колесо мыши. Вы можете использовать функцию "Масштабировать окно". Для увеличения масштаба заданного прямоугольника на все окно: щелкните кнопку "Масштабировать окно" (третья кнопка слева от поля выбора масштаба), укажите курсором левый верхний угол области, которую Вы хотите увеличить, нажмите и удерживайте левую кнопку мыши и переместите курсор к противоположному углу области, затем отпустите кнопку. Для возврата к предыдущему масштабу и положению, используйте функцию "Предыдущий масштаб и позиция" (первая кнопка слева от поля выбора масштаба).

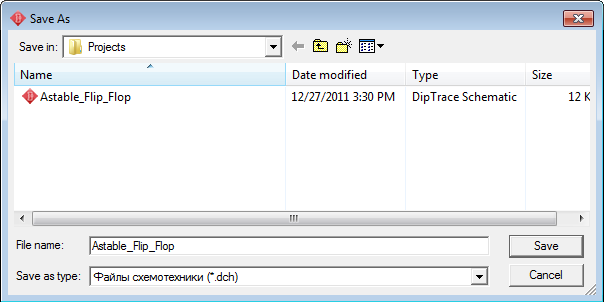

Выберите "Файл / Сохранить как" из главного меню, введите имя файла под которым Вы хотите сохранить схему и выберите директорию. Затем нажмите кнопку "Сохранить".

Настройка библиотек

Перед первым использованием Схемотехники и Редактора Плат PCB Layout Вам придется настроить библиотеки в каждом программном модуле. В Схемотехнике выберите "Библиотека / Подключение библиотек":

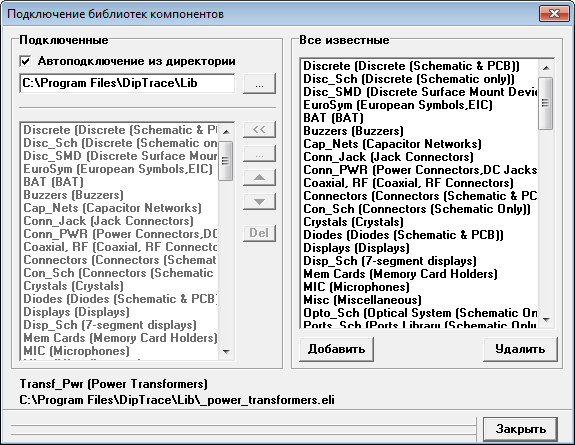

Заметьте, что в правой части окна, используя колесо мыши, опуститесь вниз в списке "Все известные". Вы увидите все библиотеки, включенные в Ваш дистрибутив.
DipTrace имеет два режима активации библиотек:

1. Подключить библиотеки из указанной директории:

Этот режим активен если выбран пункт "Автоподключение из директории" в левом верхнем углу окна подключения библиотек. Для указания директории с библиотеками нажмите кнопку "…" справа от пути к папке. Убедитесь, что Вы выбрали директорию "Lib", в папке DipTrace (C:\Program Files\DipTrace по умолчанию или C:\Program Files (x86) в зависимости от вашей ОС и сборки программы *для пользователей Windows OS).
Позже Вы можете указать любое другое расположение (например, можно указать путь к созданной Вами библиотеке), но пока нет хорошего представления о библиотеках, четко следуйте нашим инструкциям, добавьте все стандартные библиотеки компонентов в Схемотехнику.

2. Подключить библиотеки используя список:

Этот режим активен когда отключен пункт "Автоподключение из директории". В этом случае список активных библиотек можно редактировать. Для этого используют кнопки в правой его части: "<<" — добавляет выбранную библиотеку из списка всех библиотек, "…" — добавляет библиотеку напрямую с жесткого диска, "Стрелка вверх"— поднимает выбранную библиотеку вверх по списку, "Стрелка вниз" — опускает выбранную библиотеку вниз, "Del" — удаляет выбранные библиотеки из списка активных библиотек. Этот режим активирован по умолчанию. Порядок библиотек в списке соответствует их порядку на панели библиотек.
Все известные программе библиотеки размещаются автоматически в списке "Все известные" (в правой части диалогового окна). Также Вы можете добавлять или удалять библиотеки из этого списка, используя кнопки "Добавить" и "Удалить".
Закройте диалоговое окно подключения библиотек, нажав на кнопку "Закрыть" и все изменения, которые были сделаны вступят в силу.

Добавить компоненты в библиотеку со схемы.

Если Вы хотите переместить какие- либо компоненты из проекта в библиотеку, выберите эти компоненты, подведите курсор к одному из них, щелкните правой кнопкой и выберите "Сохранить в библиотеку". В появившемся подменю Вы можете добавить выбранные компоненты к активной библиотеке (показана в левой части окна) или сохранить их в другую библиотеку.

Проектирование схемотехники (Часть 1)

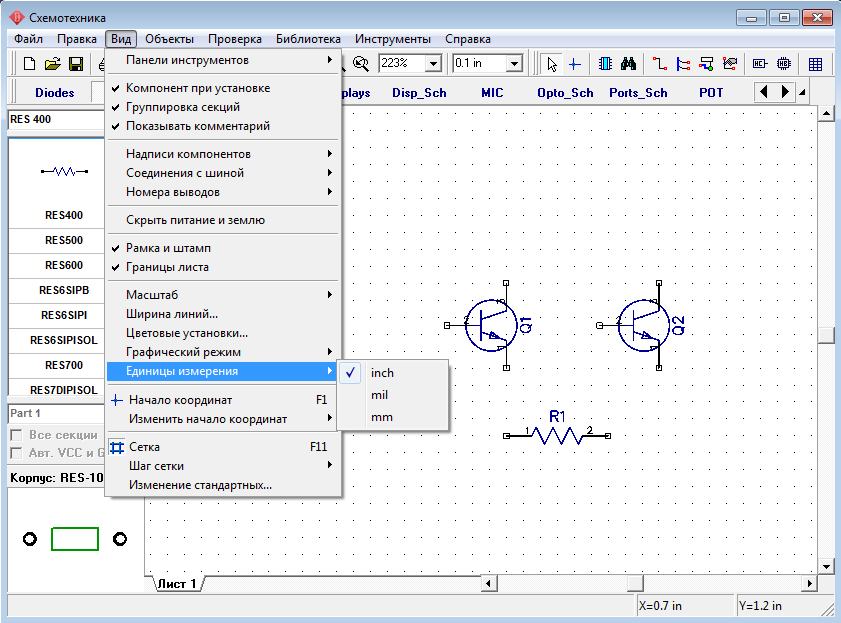

Запустите программу Схемотехника и установите размер сетки 0.1 дюйма. Вы можете выбрать эту сетку из списка (так как при первом запуске установлена сетка 0.05), или же увеличить размер сетки с помощью "Ctrl+" (нужно будет нажать только один раз эту комбинацию клавиш, если Вы до этого не изменяли сетку). Чтобы уменьшить сетку используйте "Ctrl-". Горячие клавиши сработают только если нужный размер сетки есть в списке. Если его нет, то размер можно добавить, для этого выберите "Вид / Изменение стандартных" из главного меню.
Прокрутите панель библиотек вправо с помощью кнопок в правой части панели, выберите библиотеку с названием "Transistors". Можно прокручивать библиотеки вправо или влево используя стрелки или линию прокрутки.

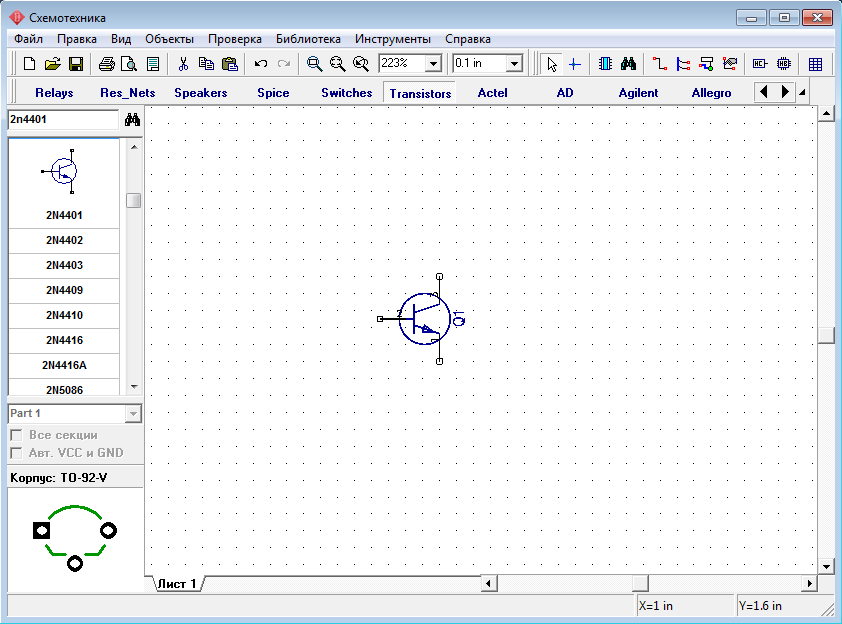

Когда библиотека выбрана, прокрутите список ее компонентов, который находится в левой части окна и выберите там транзистор "2N4401". Можете воспользоваться поиском прямо над списком компонентов библиотеки. Когда необходимый транзистор найден, щелкните по нему левой кнопкой. Этим Вы выберите его и сможете установить на схему. Переместите указатель мыши на схему и щелкните один раз левой кнопкой там — транзистор будет установлен. Чтобы отменить установку следующих компонентов, сделайте щелчок правой кнопкой.



Для того чтобы переместить уже установленный компонент, наведите стрелку мыши на его символ и нажмите левую кнопку мыши. Вы захватите компонент, затем переместите его в нужное место, удерживая левую кнопку мыши. Чтобы переместить несколько символов нужно сначала их выделить, а затем уже переместить. Чтобы выбрать несколько символов нажмите и удерживайте клавишу "Ctrl", при этом щелкайте по каждому символу, который Вы хотите выделить в группу. Есть и другой способ: переместите курсор в верхний левый угол группы символов, щелкните левой кнопкой и удерживая ее в нажатом состоянии переместите курсор в нижний правый угол группы, затем отпустите кнопку (если была нажата кнопка "Ctrl", выделение будет инвертировано).

Заметьте, что метка компонента (позиционное обозначение) транзистора — Q1. Если Вы хотите изменить ее, выделите курсором символ и нажмите правую кнопку, затем выберите верхний пункт (метка компонента) в появившемся подменю. В диалоговом окне укажите новую метку, например "VT1".



Нам нужно два транзистора для нашей схемы, поэтому выберите транзистор "2N4401" в списке компонентов и разместите его в области построения схемы (страница на которой Вы работаете). Обратите внимание что для второго транзистора не нужно изменять метку, это происходит автоматически.



Выберите библиотеку "Discrete" на панели библиотек и найдите подходящий резистор. Нам нужен RES400 с расстоянием между выводами 400 мил. Кстати, если Вы предпочитаете работать с метрическими единицами измерения, просто выберите "Вид / Единицы измерения / mm".

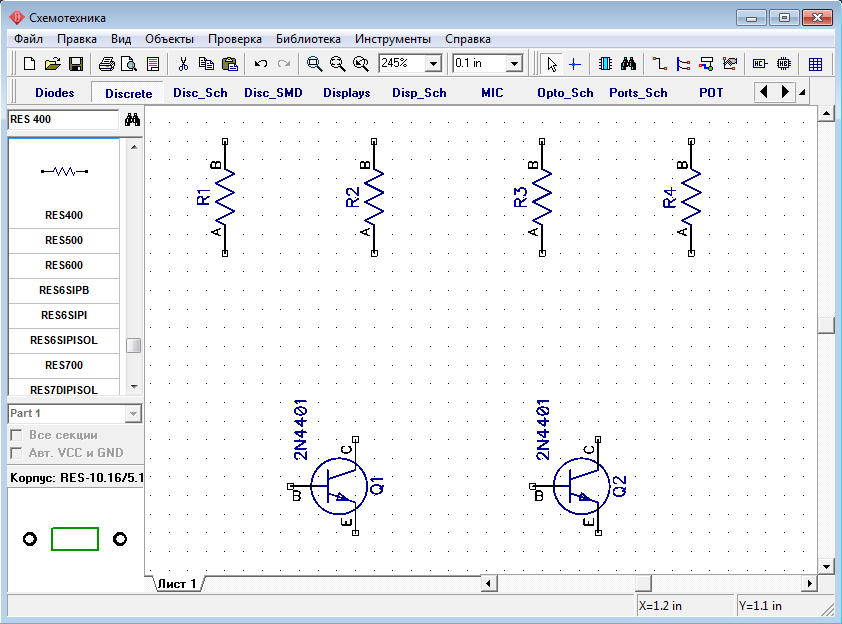

Нам нужно 4 резистора для нашей схемы. Вы можете их просто разместить из панели компонентов в левой части окна таким же образом, как мы разместили транзисторы Q1 и Q2, но мы воспользуемся другим методом. Выделите резистор и скопируйте его три раза. Это можно сделать двумя способами:

1. Просто выберите "Правка / Копировать" в главном меню, а затем "Правка / Вставить" три раза или щелкните правой кнопкой мыши на том месте, где Вы хотите вставить символ и "Вставить" в появившемся подменю.

2. Второй метод называется "Создать матрицу". Выберите Ваш резистор, затем "Правка / Создать матрицу" в главном меню (или просто нажмите "Ctrl+M").

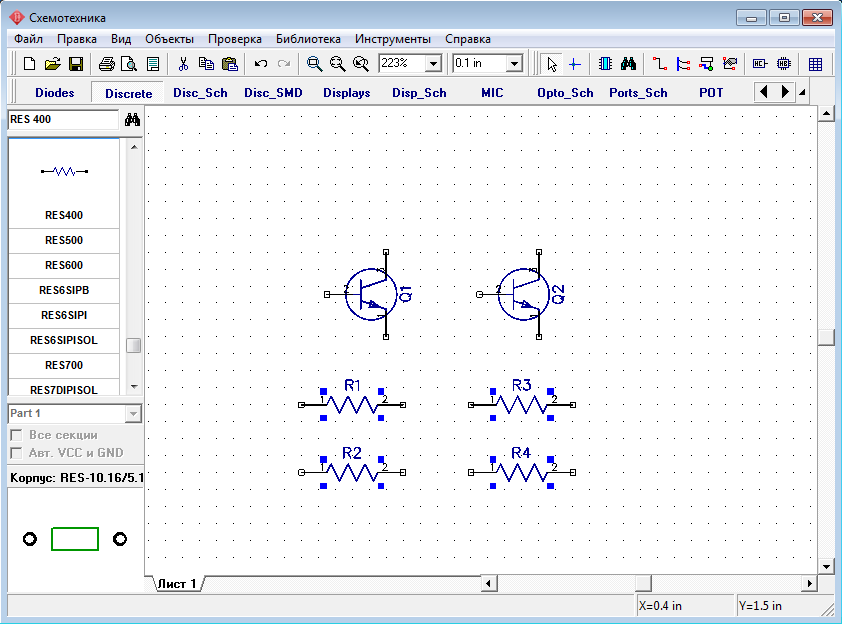

В диалоговом окне "Матрица" укажите количество столбцов и строк (в нашем случае "2" столбца и "2" строки дадут "4" резистора) и расстояния (в нашем случае 1 дюйм между столбцами и 0,4 дюйма между строками), затем нажмите OK. Теперь Вы можете увидеть получившуюся матрицу резисторов.

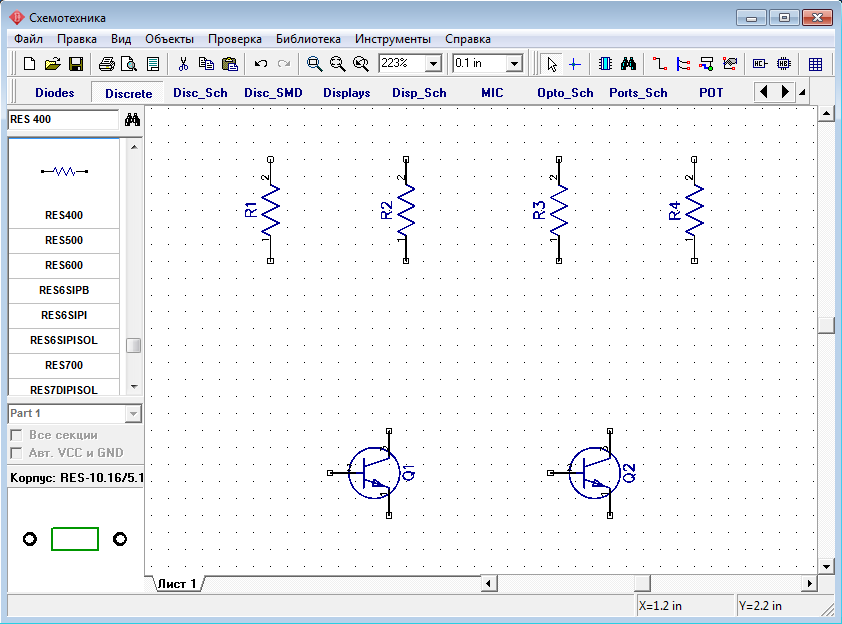

Переместите резисторы в нужное положение на схеме и поверните на 90 градусов, используйте "Пробел" или клавишу "R" для вращения символов. Также можно выбрать команду "Правка / Вращение" из главного меню или кликнуть правой кнопкой мыши на символе и выбрать "Вращение" из подменю.

Можете использовать клавишу "Shift" для ортогонального перемещения если необходимо. Заметьте что проект можно панорамировать, используя правую кнопку или колесо мыши: установите курсор в области построения, затем нажмите и удерживайте правую кнопку или колесо мыши и переместите Ваш проект в новое положение.

Проектирование схемотехники (Часть 2)

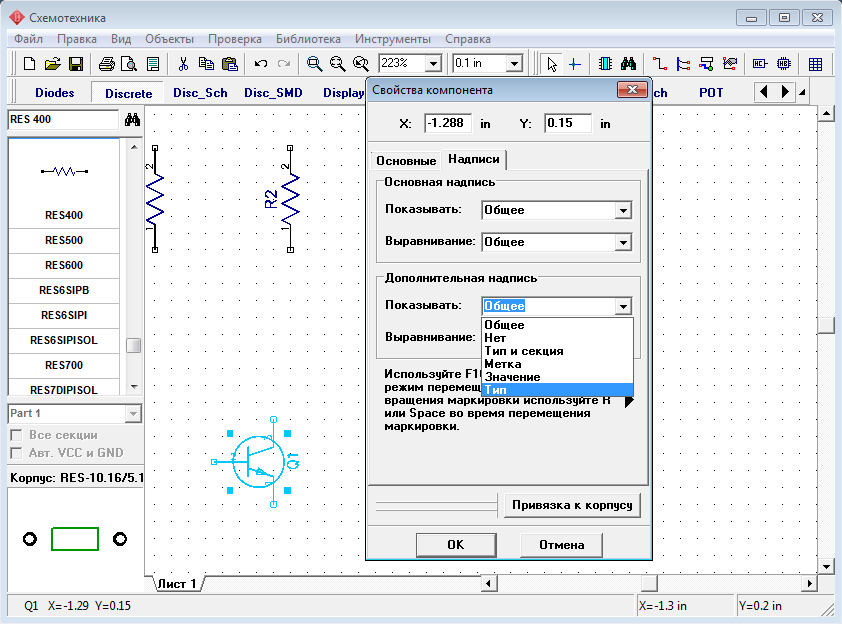

Теперь мы отобразим тип транзисторов, выберите компоненты Q1 и Q2, затем щелкните правой кнопкой по одному из них и выберите "Свойства" в подменю. Щелкните по закладке "Надписи" в окне свойств компонента. Выберите "Тип" в поле "Показывать" для дополнительной надписи.



Надписи типа компонента, а также имен выводов (B, C, E) могут пересекаться с графикой символа, поэтому следует передвинуть их. Чтобы переместить текст выберите "Вид / Надписи компонентов / Позиционирование" или просто нажмите "F10", а затем переместите надпись в удобное место. Также Вы можете вращать данные надписи при перемещении нажатием клавиши "R" или "Пробел". Для удобной работы с надписями, возможно, придеться уменьшить размер сетки.

Также заметьте, что в подменю "Вид / Надписи компонентов" Вы можете задавать общие настройки для всей схемы, которые применяются для всех компонентов кроме тех, которые имеют индивидуальные настройки (в нашем случае транзисторы имеют индивидуальные настройки).



Вы можете использовать команду "Правка / Шаг назад" или нажать соответствующую кнопку на стандартной панели если хотите отменить предыдущее действие. Программа сохраняет до 50 шагов. Вы можете сделать "Шаг вперед" в противоположность функции "Шаг назад". Не забывайте сохранить Вашу схему, нажмите "Файл / Сохранить" в главном меню или кнопку "Сохранить" на стандартной панели. Если схема еще не была сохранена, откроется диалоговое окно "Сохранить как" для задания имени файла. Если файл уже имеет имя, просто нажмите "Сохранить" или "Ctrl+S". Если Вы хотите задать новое имя файла, нажмите "Файл / Сохранить как " в главном меню.



После того как проект был сохранен будем двигаться дальше. Давайте соединим резистор R1 с базой транзистора Q1: подведите курсор к нижнему краю резистора и сделайте щелчок левой кнопкой мыши. Переместите курсор к базе транзистора Q1 и сделайте еще один левый клик для завершения создания соединения между R1 и базой Q1.

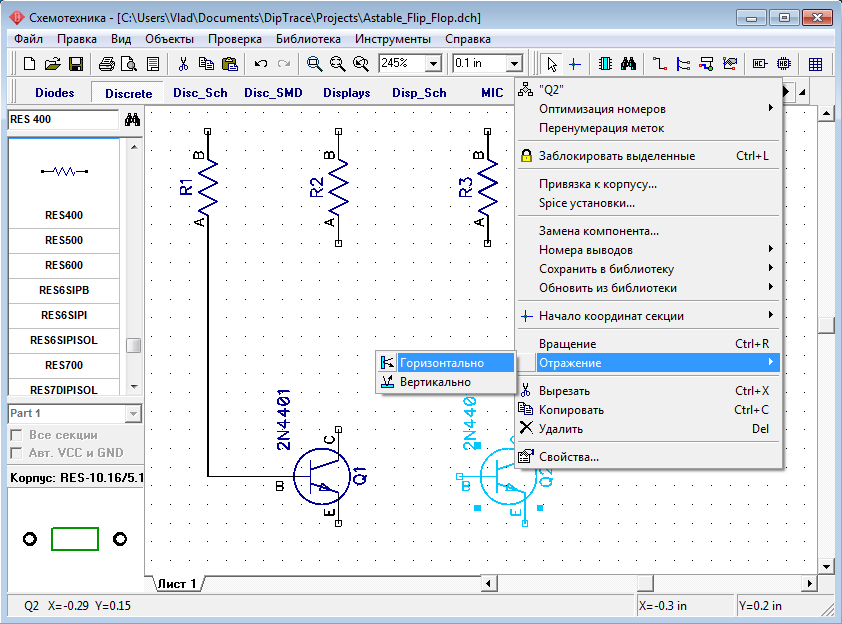

Для зеркального отражения транзистора Q2 подведите курсор к этому транзистору, сделайте щелчок правой кнопкой и выберите "Отражение / Горизонтально".



Для перемещения резистора наведите курсор на него, нажмите левую кнопку и удерживая ее двигайте резистор. В нужном положении отпустите кнопку.

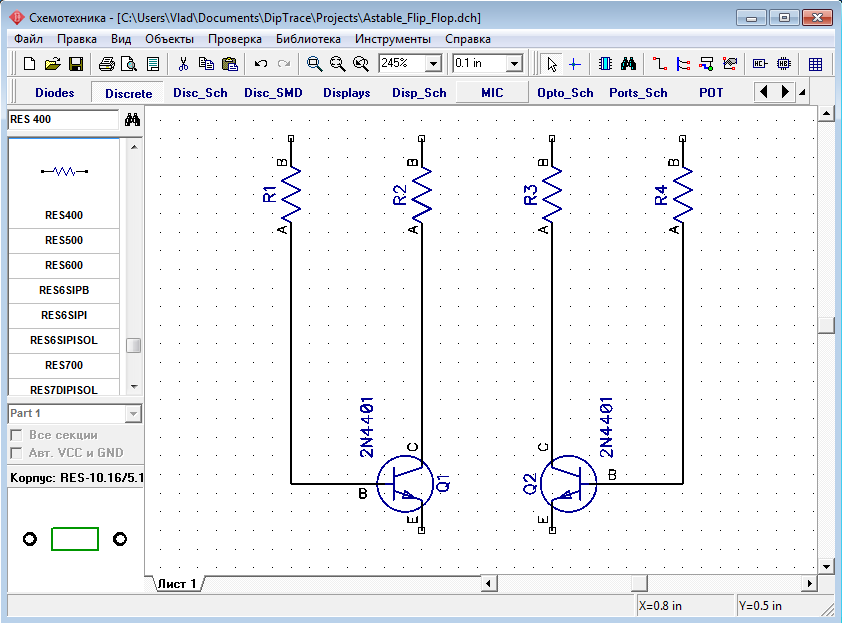

Соедините R4 к базе Q2, R2 к коллектору Q1 и R3 к коллектору Q2.


Если некоторые линии не проведены ровно, Вы можете сдвинуть компоненты или связи, как показано на рисунке. Это не важно для целостности электрического соединения, а только с эстетической точки зрения. Кстати, если Вам не нравится функция автоматического проведения связей, Вы можете изменить режим разводки. Для этого включите менеджер проекта — "Вид / Панели Инструментов" из главного меню или с помощью горячей клавиши F3. Активируйте режим установки связей с помощью соответствующей кнопки на панели объектов или нажав на один из выводов какого-либо компонента. Теперь справа от области построения в низпадающем списке можно выбрать ручной или автоматический режим разводки. Или же просто нажмите горячую клавишу "М".

Теперь выберите "CAP100RP" из библиотеки "Discrete" и разместите его дважды. Можете включить опцию отображения имен выводов и для этих компонентов. Так как символы конденсаторов невелики, возможно, придется изменить размер шрифта при отображении имен.



Разверните зеркально C2, так чтобы положительный вывод был с правой стороны, для этого установите курсор на С2, щелкните правой кнопкой и выберите "Отражение / Горизонтально".

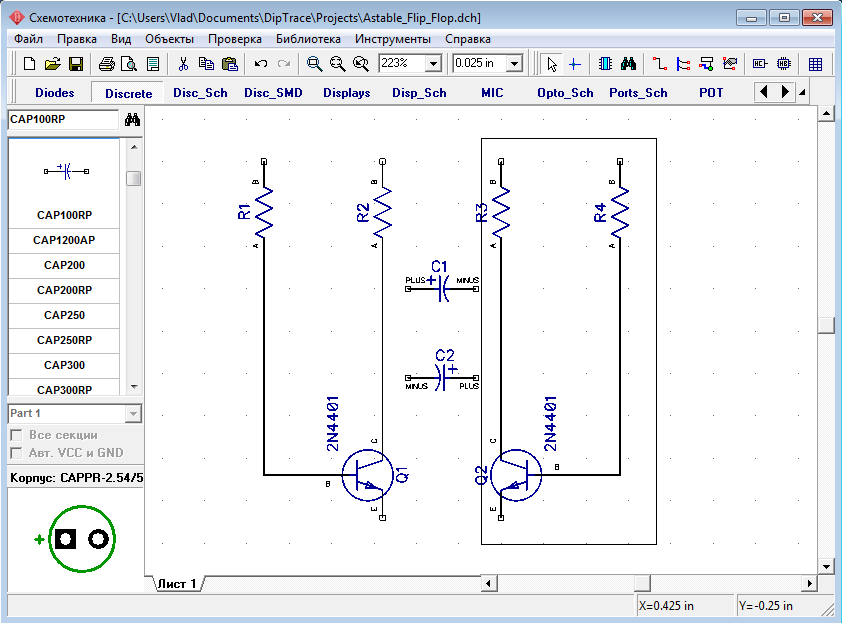

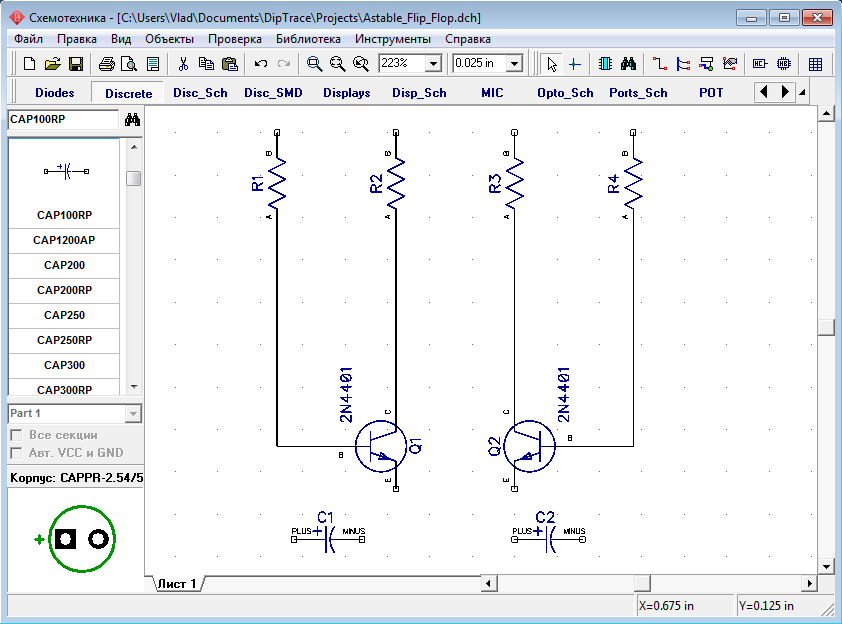

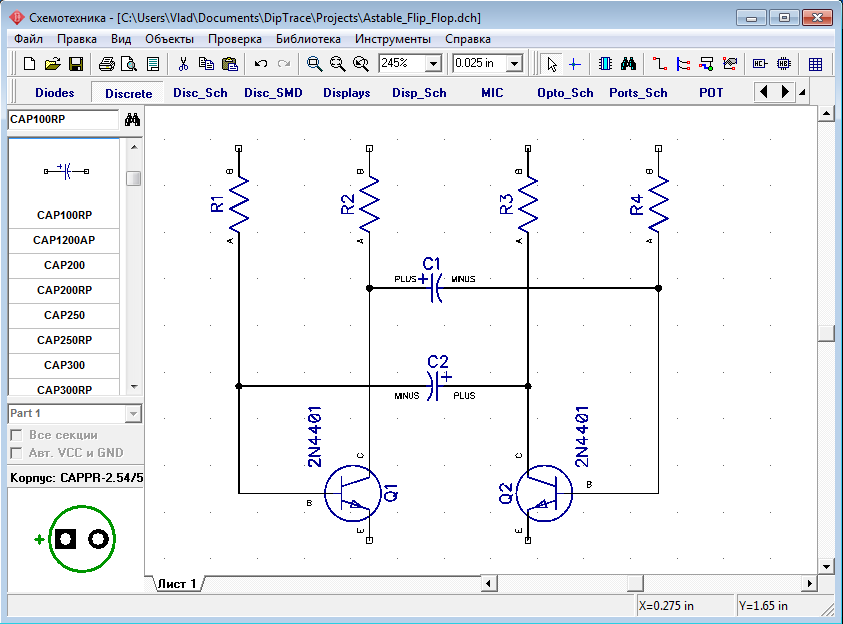

Переместите конденсаторы C1 и C2 в положение между транзисторами Q1 и Q2 с соблюдением полярности. В случае если расстояние между компонентами недостаточное, схему нужно немного подкорректировать. Для этого сначала поднимите резисторы немного вверх для освобождения пространства: наведите курсор на резистор, нажмите левую кнопку и удерживайте ее пока перемещаете компонент.

Заметьте, что связи следуют вслед за компонентами. Затем выделите Q2, R3, R4 и связи между ними и передвиньте вправо. Для этого передвиньте курсор в верхний левый угол области, где расположены эти компоненты, нажмите и удерживайте левую кнопку мыши и двигайтесь к правому нижнему углу этой области, затем отпустите кнопку и все компоненты внутри будут выделены.



Квадраты вокруг объектов показывают что они выбраны. Нажмите правую кнопку мыши один раз для отмены выделения, если Вы в режиме по умолчанию, и два раза, если Вы в другом режиме (первый щелчок возвращает Вас в режим по умолчанию). Соедините С1 (+) с коллектором Q1: подведите стрелку мыши к выводу C1 (+), сделайте щелчок левой кнопкой, двигайте курсор к линии, соединяющей R2 (A) и Q1 (C) и сделайте еще один щелчок левой кнопкой для завершения линии. Соедините конденсатор С2 между базой Q1 и коллектором Q2.



Выберите в списке компонентов в правой части окна компонент LED и разместите два компонента на Вашу схему. Затем измените метки на "LED1" и "LED2", поверните эти символы, выбрав их и нажав "R" или "Пробел" три раза и соедините с транзисторами так как на рисунке:

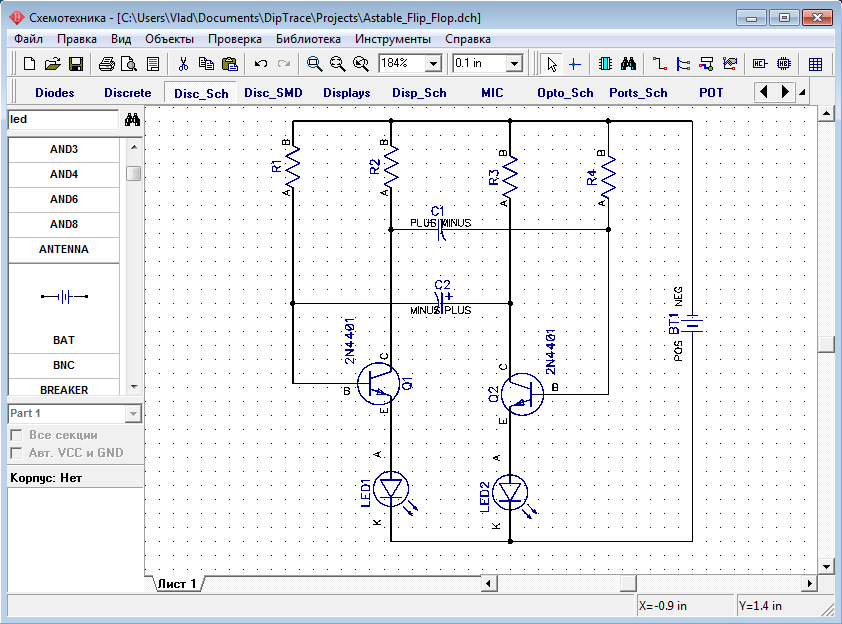

Разместите символ "Батареи питания" из библиотеки "Disc_Sch" и соедините его двумя связями для завершения схемы (как показано на рисунке ниже). Возможно, символ нужно будет перевернуть.

Проектирование схемотехники (Часть 3)

Если Вы хотите переместить существующую линию связи, установите курсор на ней (сеть должна быть подсвечена и курсор покажет возможные направления перемещения), затем нажмите и удерживайте левую кнопку мыши и переместите линию в новое положение. Заметьте, если Вы в режиме "Установка связи" щелкните по существующей связи, Вы начнете создавать новую связь. (Режим "Установка связи" автоматически активируется, если Вы щелкните по одному из выводов компонента, также Вы можете выбрать этот режим "Объекты / Схема / Установка связи" или нажатием соответствующей кнопки в верхней части окна). Если Вы хотите удалить связь (участок между двумя узлами), установите курсор на связи, нажмите правую кнопку для открытия подменю, затем выберите "Удалить связь". Для удаления участка связи выберите "Удалить линию" в подменю. Заметьте, что Вы можете использовать "Шаг назад" для возвращения к предыдущей версии схемотехники.

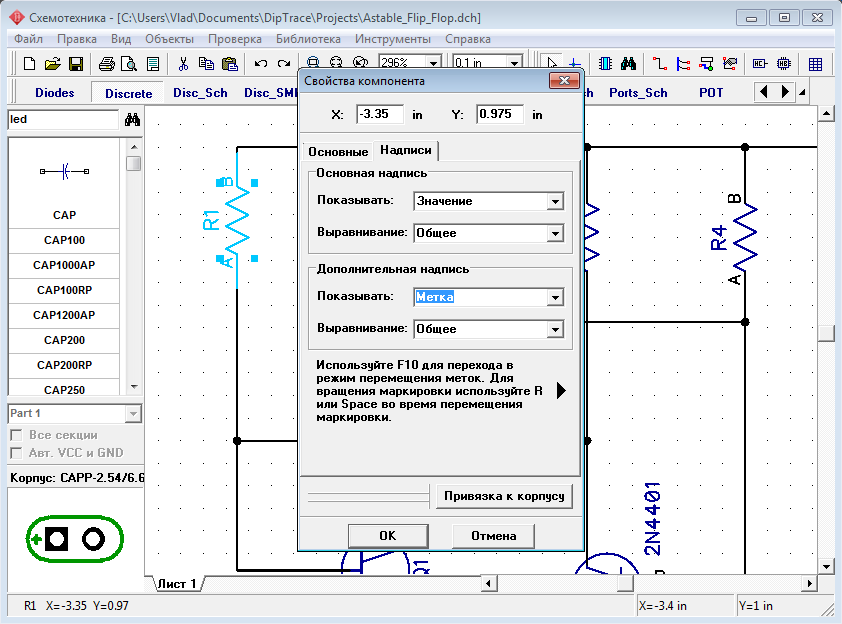

Добавим значения компонентов: щелчок правой кнопкой на "R1", выберите "Свойства" в подменю, введите "47k" в поле "Значение". Затем щелкните закладку "Надписи" и выберите Основная надпись->Показывать->Значение, затем Дополнительная надпись->Показывать->Метка и щелкните ОК. Это окно делает видимым значение и метку компонента.

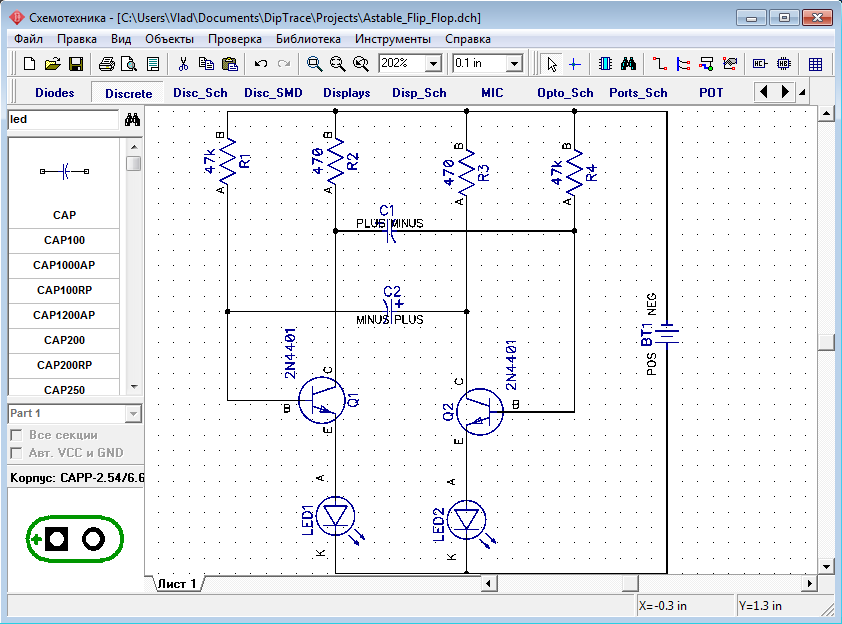

Введите значения для оставшихся компонентов, как на рисунке ниже. Обратите внимание, что Вы можете выбрать несколько символов и задать настройки надписей для них, открыв диалоговое окно свойств компонентов, один раз.



Обратите внимание, что наша "Батарея питания" была выбрана из библиотеки "Disc_Sch". Все *Sch-библиотеки содержат только символы без корпусов (Вы можете просматривать корпуса в левом нижнем углу перед установкой компонента). Если Вы хотите преобразовать схему в плату, Вам следует обязательно присоединить сначала подходящий корпус, иначе преобразование произойдет с ошибками (компонент без корпуса будет попросту отсутствовать на плате). Установите курсор на символ "Батарея питания", сделайте щелчок правой кнопкой и выберите "Привязка к корпусу" в подменю.

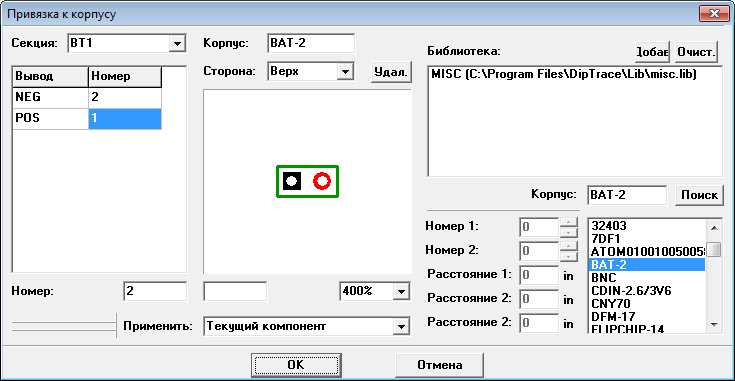

Добавить библиотеки корпусов в диалоговом окне можно нажав кнопку "Добавить", в вверхнем правом углу и выбрав библиотеку на Вашем жестком диске (кстати, все стандартные библиотеки находятся в папке "<Диск>:\Program Files\DipTrace\Lib" или в папке "Program Files (x86) в зависимости от "битности" ОС и версии программы). После того как библиотека добавлена, выберите ее со списка и выберите из нее корпус с помощью списка в правом нижнем углу окна. По умолчанию корпус для батареи (BAT- 2) включен в библиотеку "misc.lib". Задайте связь между выводами корпуса и символа, щелкните на имени вывода в таблице (в левой части окна), затем введите номер вывода в поле "Номер" или щелкните левой кнопкой мыши по выводу на рисунке (в центральной части окна).



Когда связи между выводами символа и корпуса введены, щелкните ОК для закрытия диалогового окна и применения изменений.

Заметьте, что некоторые символы могут не иметь привязки к корпусу (например, порты питания, земли или логических связей) и это будет показано в "ошибках" при преобразовании схемы в плату.

Теперь наша схема готова к преобразованию в печатную плату. Не забывайте сохранить ее, нажав "Файл / Сохранить" в главном меню или щелкнув кнопку "Сохранить" в левом верхнем углу окна, или комбинацией клавиш "Ctl+S".

Также, обратите внимание, Вы можете распечатать или сохранить схему как BMP или JPG файл. Нажмите "Файл / Предварительный просмотр" в главном меню, затем нажмите "Печатать все" для печати всех страниц схемы, "Печатать текущий лист" для печати текущего листа или "Сохранить" для генерации BMP/JPG файла с заданным разрешением.

Преобразование в плату

Заметьте, файл схемотехники (*.dch) может быть открыт программой Редактор Плат PCB Layout. Однако, еще более простой способ перейти от создания схемы к созданию платы, выбрать "Файл / Преобразовать в плату" или нажать "Ctrl+B" прямо в Схемотехнике (не рекомендуется пользователям Win 98/ME), после этого автоматически откроется Редактор Плат PCB Layout с вашим проектом.

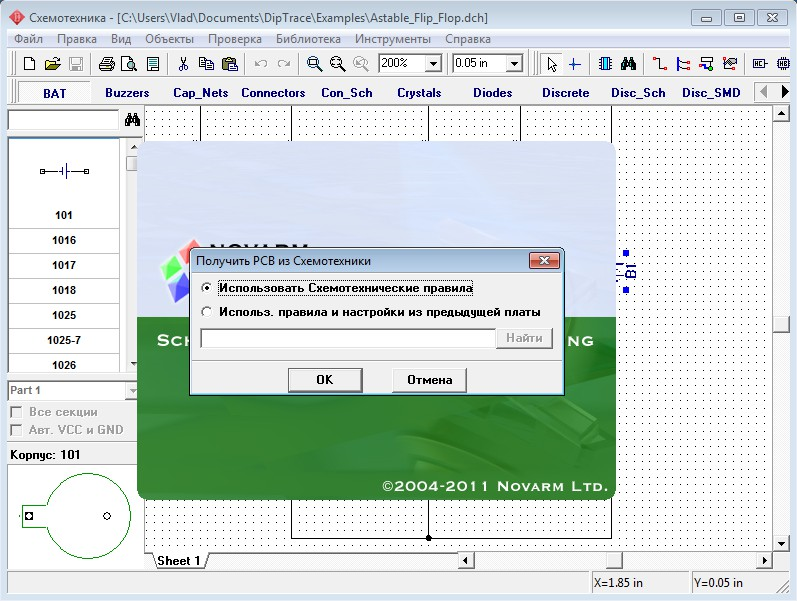

Но до того, как перейти непосредственно к редактированию платы, в появившимся диалоговом окне нужно выбрать Схемотехнические правила, либо правила с другого проекта или специального файла, которые будут применены к нашей плате.



Также, обратите внимание, что в случае некорректного выхода из программы, или если Вы забыли сохранить проект, возможно восстановить последние данные, выбрав "Файл / Восстановить последний".



Если Вы планируете использовать другую программу для создания печатной платы, Вы можете использовать функцию экспорта нетлистов (списков соединений) в программе Схемотехника. Для этого нажмите "Файл / Экспорт / Netlist" в главном меню, затем укажите необходимый формат. DipTrace поддерживает экспорт в несколько популярных форматов, таких как Tango, PADS, P-CAD, и т. д. Также эта функция полезна для проверки структуры сетей.

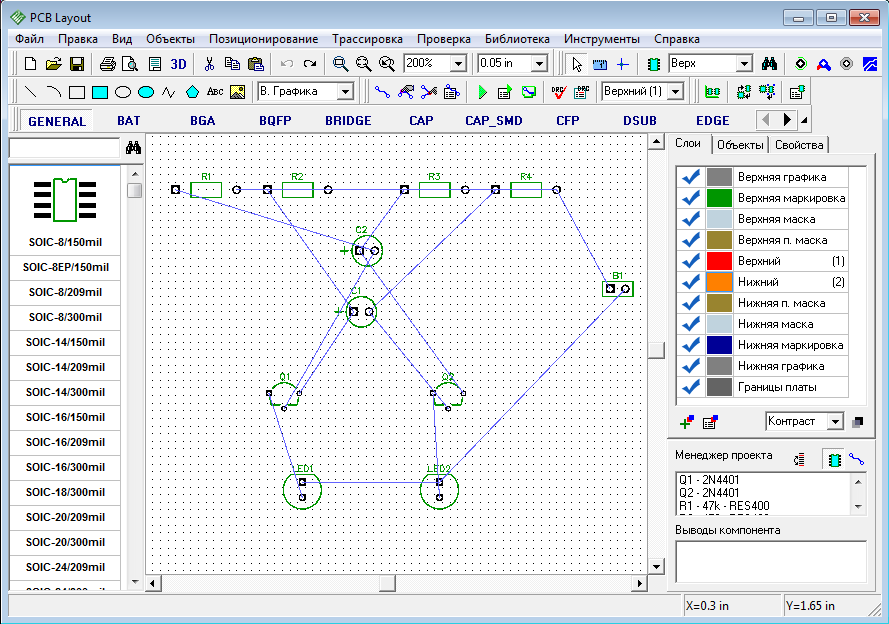

Мы будем использовать программу DipTrace PCB Layout или Редактор Плат для создания печатной платы для нашей схемы. Вы можете скрыть панель слоев и менеджер проекта с помощью горячей клавиши "F3", чтобы получить больше свободного пространства на экране. В этом учебнике мы будем то скрывать, то показывать эту панель в зависимости от ситуации.

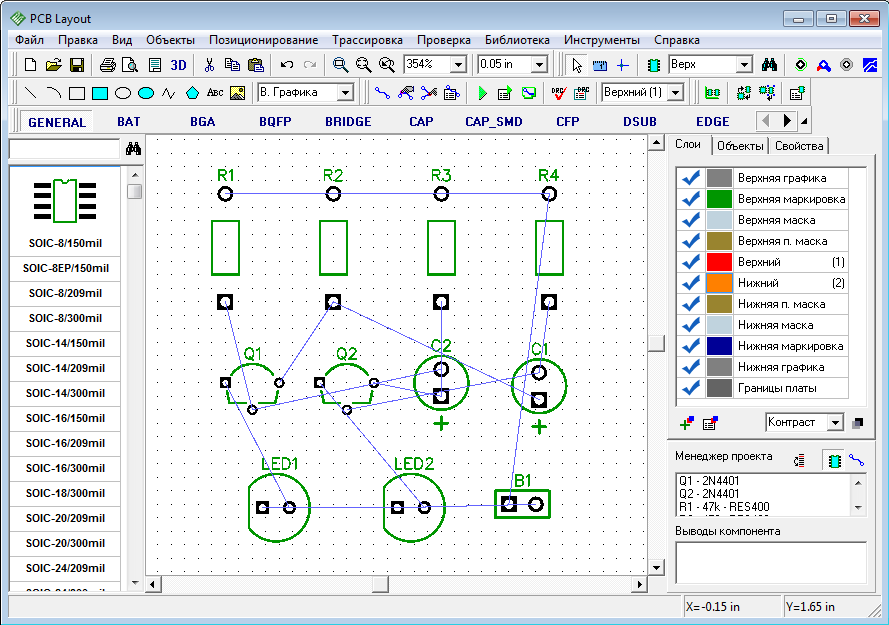

Разместите компоненты в соответствии с Вашими предпочтениями и правилами. Перемещение компонентов производится путем перетаскивания его в нужное положение. Нажмите "Пробел" или клавишу "R" для вращения компонента на 90 градусов. Если Вам нужно вращать компонент на другой угол, не кратный 90 градусов, выберите компонент, сделайте щелчок правой кнопкой по нему и выберите "Задать угол" или "Режим вращения". Второй режим позволяет свободно вращать компонент с помощью мыши на произвольный угол.

На практике компоненты часто группируются по функциональному назначению (источник питания, цифровая часть, аналоговая часть) с целью достижения кратчайших связей между компонентами и минимизации помех. Для высокочастотной техники применяются дополнительные правила для достижения целостности передачи сигнала.

Вы можете использовать функцию авто-позиционирования или расстановки по списку после преобразования схемы в плату, однако в этом нет необходимости для такой простой схемы. Мы исследуем эти функции на более сложных платах в третьей части учебника.

Также заметьте, что Вы можете обновить Вашу плату из измененной схемы с сохранением расстановки и трассировки установленных компонентов. Для этого выберите "Файл / Обновить структуру из схемы", затем выберите измененный файл схемотехники. Обновление по компонентам подразумевает использование скрытых идентификаторов для определения соответствия компонентов на схеме и плате — этот режим работает если печатная плата получена непосредственно из Схемотехники.

Обновление по меткам компонентов использует метки для определения связи между компонентами и корпусами. В этом случае, платы могут быть спроектированы отдельно, обновление по меткам работает независимо. Обновление из исходной схемы — это обновление по компонентам из исходной схемы (см. "Файл/ Информация о плате" чтобы узнать какая схема считается исходной).

Подготовка к трассировке

В PCB Layout сделайте надписи корпусов видимыми: выберите "Вид / Надписи корпусов / Основная / Метки". Эта команда позволяет показывать метки для всех компонентов, за исключением компонентов с индивидуальными настройками. Если расположение надписей вам не подходит, нажмите "Вид / Надписи корпусов / Основная / Выравнивание" и выберите более подходящее расположение. Мы рекомендуем использовать векторные шрифты, однако допускается применение TrueType шрифтов ("Вид / Надписи корпусов / Шрифт").

Для задания индивидуальных параметров для выбранных компонентов — щелчок правой кнопкой по одному из них, затем выберите "Свойства", а в диалоговом окне откройте вкладку "Надписи". Также помните, что Вы можете использовать "F10" или "Вид / Надписи корпусов / Позиционирование" для перемещения надписей.

Возможно, текущая конфигурация связей не совсем удобная, если Вы планируете ручную трассировку, тогда выберите "Вид / Связи / Оптимизировать" в главном меню для оптимизации связей или просто нажмите горячую клавишу "F12".



Сейчас мы покажем, как изменить структуру сетей нашего проекта и как добавлять или удалять связи. Этот шаг для данной платы не нужен. Мы просто хотим показать что это возможно. Наведите курсор на один из выводов (например, R4: B), щелкните правой кнопкой, выберите "Удалить из сети" и вывод будет удален из сети.



Для того чтобы создать связь в ручную, нажмите на кнопку "Создать связь" на панели объектов, затем переместите курсор и кликните левой кнопкой мыши сначала на первом а потом на втором "пэде". Вы только что создали связь между выводами (появилась синяя линия). Для удаления существующей связи нажмите правой кнопкой на выводе, а в появившемся подменю выберите "Удалить связь".

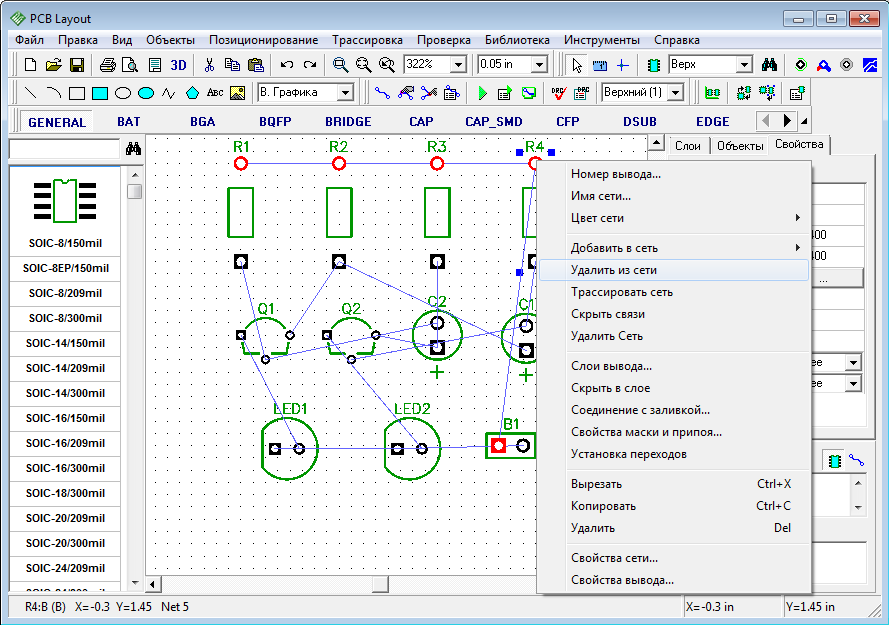

Если Вы хотите добавить несколько выводов к сети, не создавая линии связи вручную, сделайте щелчок правой кнопкой на выводе и выберите "Добавить в сеть / Выбрать из списка".

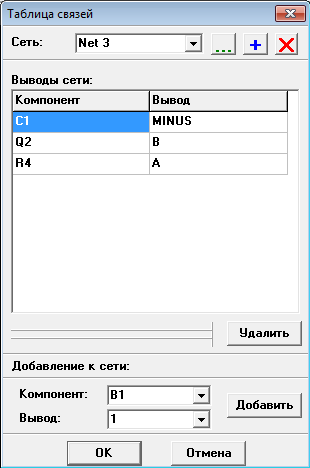

Также Вы можете изменить структуру сетей с помощью таблицы связей. Для ее открытия выберите "Трассировка / Таблица связей" в главном меню. В этом диалоговом окне можно создать новую связь или добавить/удалить выводы к/из сети.



Если какая-либо сеть была изменена, пожалуйста нажмите "Шаг назад" чтобы восстановить исходную структуру сетей. Кстати, если Вы потеряли проект по причине некорректного выхода из программы, нажмите "Файл / Восстановить последний" для возвращения последнего проекта.

Чтобы предотвратить структуру сетей от случайного изменения, можно использовать опцию "Трассировка / Заблокировать структуру связей".

Заметьте что мы еще не задали границы платы. При использовании автотрассировщика область трассировки (многоугольник для сложных, четырехугольник — для простых плат) создается автоматически в зависимости от ограничений введенных в настройках автотрассировки. Но в большинстве случаев размеры платы строго определены заранее. Поэтому они должны быть введены перед расстановкой компонентов и трассировкой. Выберите "Объекты / Границы платы", или нажмите соответствующую кнопку на панели трассировки в верхней части окна, затем щелкая левой кнопкой мыши задайте углы платы, щелкните правой кнопкой для задания последней точки полигона и выберите "Ввод".

Заметьте что Вы можете построить границы платы или ее фрагмент в виде дуги, для этого кликните правой кнопкой и выберите "Режим дуги" из подменю. Чтобы вставить точку в завершенный полигон, кликните правой кнопкой на выбранном месте контура платы и выберите функцию "Установить точку" из подменю. Затем перетащите ее в другое положение если нужно. При щелчке правой кнопкой по точке появится подменю где Вы можете заменить участок из полилиний дугой, точку из полигона можно удалить. Также заметьте, что координаты точки отображаются в виде подсказки при наведении курсора на нее.

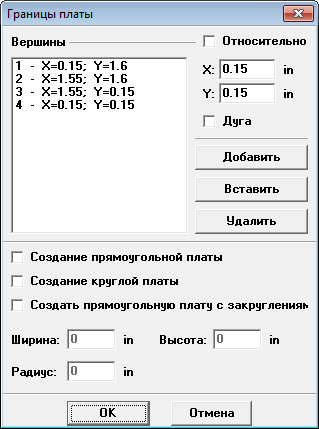

Также, Вы можете задать точки границ платы и/или размеры платы из диалогового окна "Границы платы", выберите "Объекты / Координаты вершин" из главного меню программы.



В этом диалоговом окне можно добавлять, вставлять и удалять точки границ платы. Координаты могут отображаться и редактироваться в абсолютных и относительных значениях (последний режим обычно более удобный). Если Вы выберите "Дуга" для некоторых точек, тогда эти точки будут посередине дуги, а соседние точки станут соответственно начальными и конечными точками дуг.

Для автоматического создания прямоугольной платы установите галочку "Создание прямоугольной платы" и просто задайте первую точку, ширину и высоту платы. Затем щелкните OK для принятия изменений или Отмена для закрытия диалогового окна.

Также Вы можете использовать "Объекты / Удалить границы платы" в главном меню для удаления границ платы.

Обратите внимание, что начало координат нашего проекта еще не задано. По умолчанию программа устанавливает начало координат в центр окна, но не отображает его. Для отображения начала координат нажмите "Вид / Начало координат" в главном меню или просто горячую клавишу "F1". После этого начало координат (две синие линии) отображается, но его положение не подходит для нашей платы, поэтому выберите функцию "Изменить начало координат" в верхней части окна и щелкните левой кнопкой мыши в левом нижнем углу платы для перемещения начала координат в эту точку.



Все координаты в программе будут отображаться и редактироваться относительно точки начала координат. Но ее положение всегда можно изменить.

Обратите внимание что все корпуса имеют собственные точки начала координат, которые задаются в Редакторе Корпусов — мы будем делать это немного позже при создании библиотек. Координаты корпусов считаются по положению их точек начала координат. Они отображаются при установке корпуса, если находятся не в его центре. Для отображения или скрытия начал координат для выбранных корпусов сделайте щелчок правой кнопкой по одному из них и выберите "Начало координат корпуса / Скрыть (Показать)" в подменю.

Автоматическая трассировка

Пришло время трассировать нашу плату. DipTrace предлагает два автотрассировщика: высококачественный современный "Shape-based" автотрассировщик, на много превосходящий своих конкурентов из других САПР-пакетов и простой сеточный трассировщик, позволяющий трассировать несложные платы с перемычками.

Простые платы, как наша, могут быть трассированы в одном (нижнем) слое, что дает очевидные преимущества — эффективность и скорость получения конечного прототипа. При односторонней трассировке дорожки, вероятно, будут длинее, чем при двухсторонней, однако, в большинстве случаев, это не критично.

Теперь настроим параметры трассировки. Сперва убедитесь, что выбран "Shape Router", для этого откройте "Трассировка / Выбор Автотрассировщика". Напротив активного трассировщика будет стоять галочка. Далее автотрассировщик нужно настроить, выберите "Трассировка / Параметры автотрассировки" из главного меню. Заметьте, окно параметров автотрассировки отличается в зависимости от выбранного автотрассировщика.

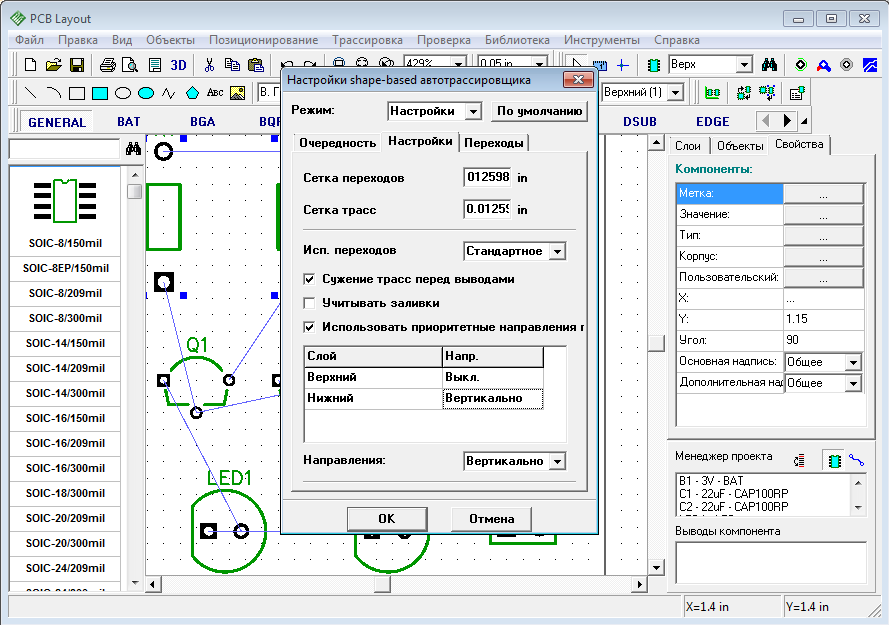

В диалоговом окне "Shape-based" автотрассировщика, перейдите на вкладку настроек, затем выберите опцию "Использовать приоритетные направления по слоям", выберите верхний слой и измените направление для него на "Выкл.". Также возможно трассировать однослойные платы с помощью сеточного трассировщика с перемычками, или без них (Настройки сеточного трассировщика / "Использовать перемычки"). В нашем случае, плата очень простая, поэтому мы трассируем ее в одном слое без перемычек с помощью "Shape-based"-трассировщика.



Нажмите OK, чтобы применить изменения и закрыть окно параметров автотрассировщика.

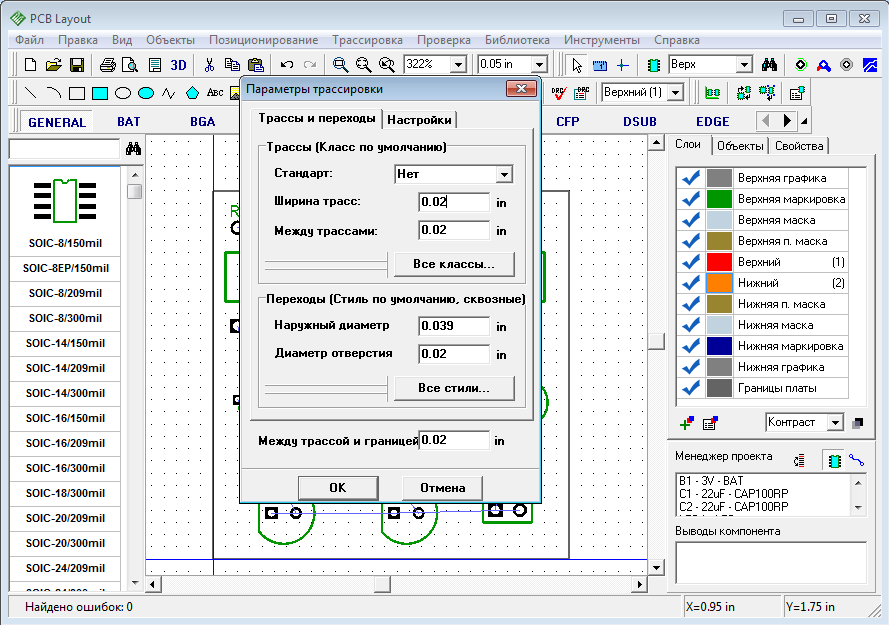

Затем выберите "Трассировка / Параметры трассировки". В этом окне можно поменять значения по умолчанию для ширины трасс, зазоров между трассами и выводами, а также параметры межслойных переходов. Можно нажать "Все Классы", чтобы открыть диалоговое окно классов сетей, или — "Все Стили", чтобы открыть окно стилей переходов. Как работать с ними мы покажем немного позже. Также можно установить некоторые другие параметры трассировки во вкладке "Настройки".



Ширина трассы и зазор в 0.02 дюйма (0,508мм) вполне приемлемы для радиолюбителей, изготавливающих платы в домашних условиях. Платы, изготовленные на промышленном оборудовании могут иметь ширину трасс и зазоров намного меньше.

Теперь нажмите ОК.

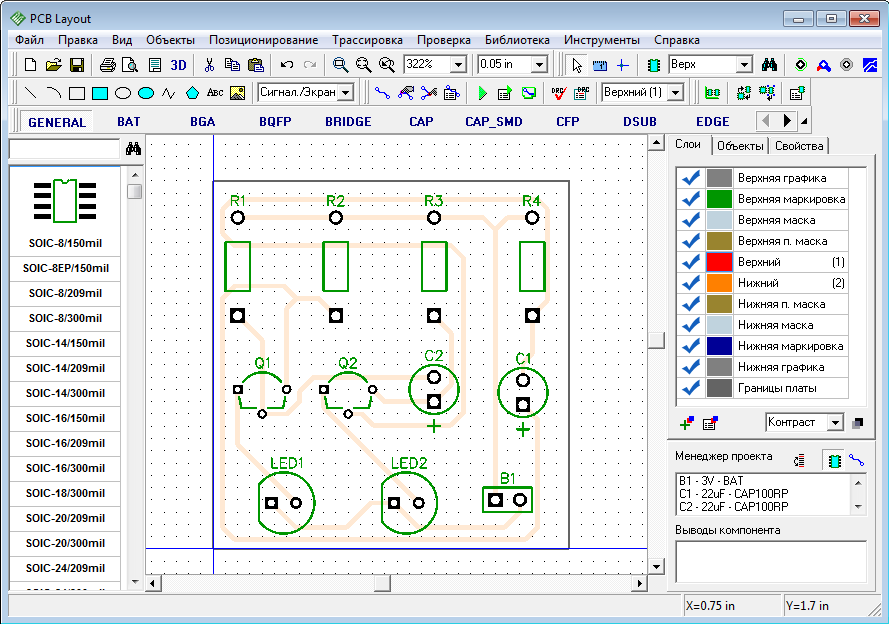

Теперь запустите разводку платы с помощью: "Трассировка / Запуск", и плата будет трассирована. Также для запуска автотрассировщика можно использовать горячие клавиши "Ctrl+F9".



Проверка ошибок трассировки (DRC) запускается автоматически после трассировки и показывает все возможные ошибки, если они есть (красные и маджентовые круги).

Наврядли на такой простой плате будут ошибки, но если они все же есть — пожалуйста, исправьте их и запустите DRC снова, нажав "Проверка / Показать ошибки трассировки" в главном меню, или нажав соответствующую кнопку на панели трассировки. Для изменения правил проверки нажмите "Проверка / Параметры проверки ошибок" в главном меню. Чтобы спрятать отображаемые ошибки нажмите "Проверка / Скрыть ошибки трассировки". Также Вы можете отменить автозапуск DRC после автотрассировки, просто уберите галочку "Трассировка / Выбор Автотрассировщика / Запустить DRC после автотрассировки" в главном меню. В любом случае, как работать с проверками проекта, мы покажем позже, поэтому не забегайте на перед.

Если Вы хотите закончить Ваш проект побыстрее, можете пропустить все пункты вплоть до "Печати" 87 , потому что плата уже фактически готова. Но если Вы хотите больше изучить другие функции программы (которые будут показаны на примере этого проекта и безусловно будут полезны Вам для дальнейшей работы), мы рекомендуем ничего не пропускать.
