Шаг 1. Ознакомьтесь с системой автоматизированного проектирования.

Система автоматизированного проектирования (САПР) — автоматизированная система, реализующая информационную технологию выполнения функций проектирования, представляет собой организационно-техническую систему, предназначенную для автоматизации процесса проектирования, состоящую из персонала и комплекса технических, программных и других средств автоматизации его деятельности.

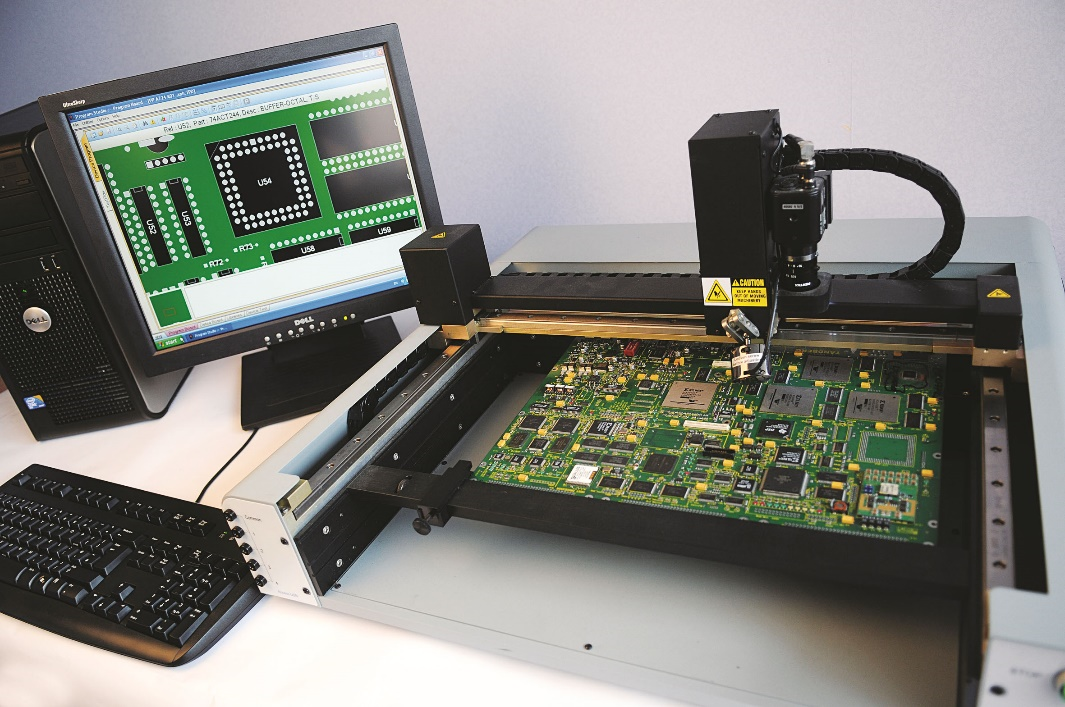

Любая САПР печатных плат (ПП) – это комплекс программ, который обеспечивает сквозной цикл проектирования, начиная с прорисовки и заканчивая генерацией файлов для управления оборудованием, использующимся непосредственно для создания плат.

Далее

Шаг 2. Ознакомьтесь с системой автоматизированного проектирования.

Необходимость проработки вопроса по проектированию ПП была обусловлена повышением научно-технического уровня подготовки квалифицированных специалистов и уменьшением затрат времени на обработку задач, часто встречаемых в учебном процессе при решении лабораторных и индивидуальных работ.

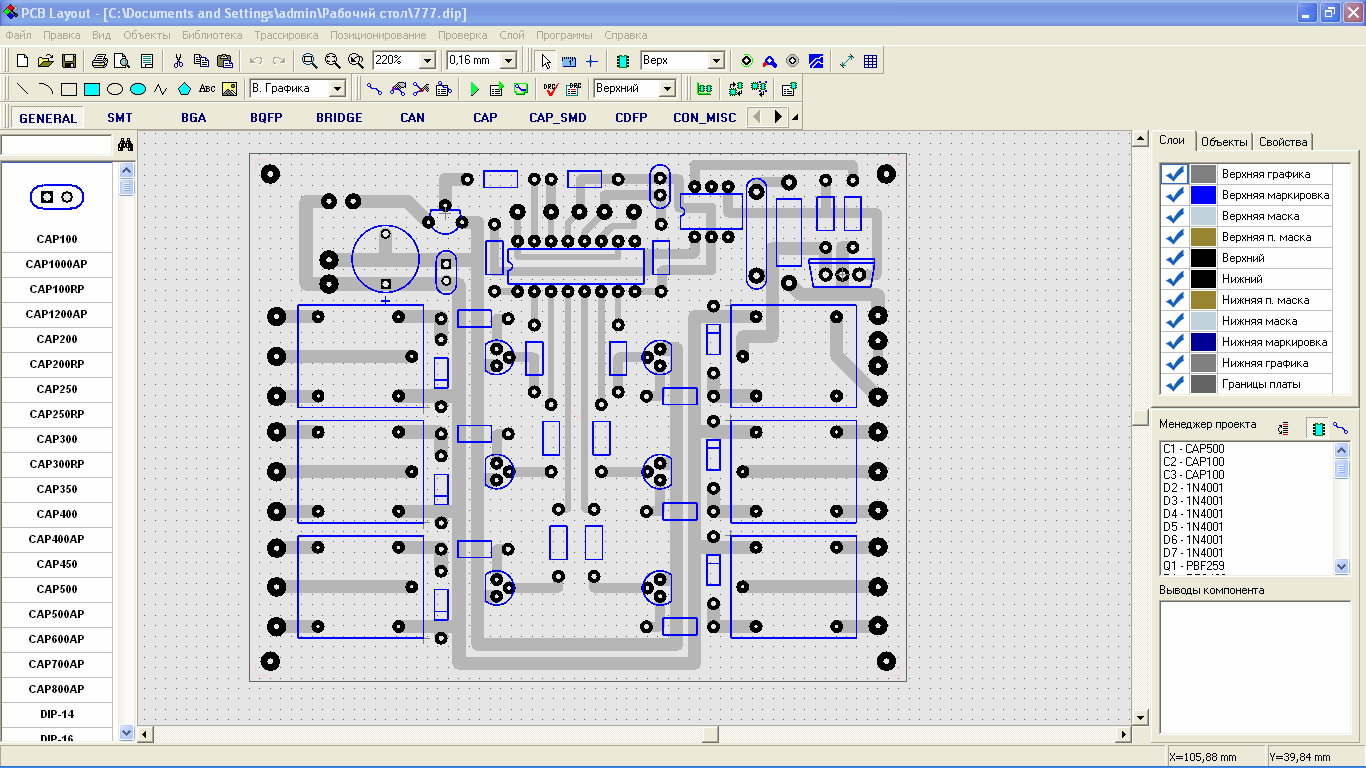

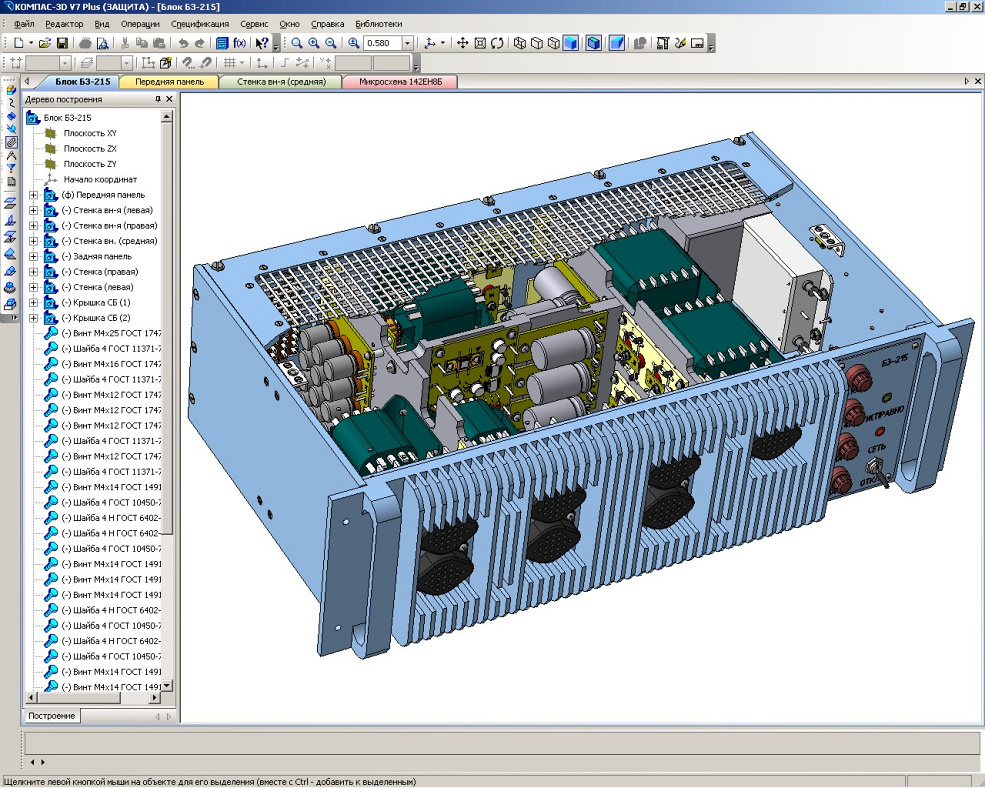

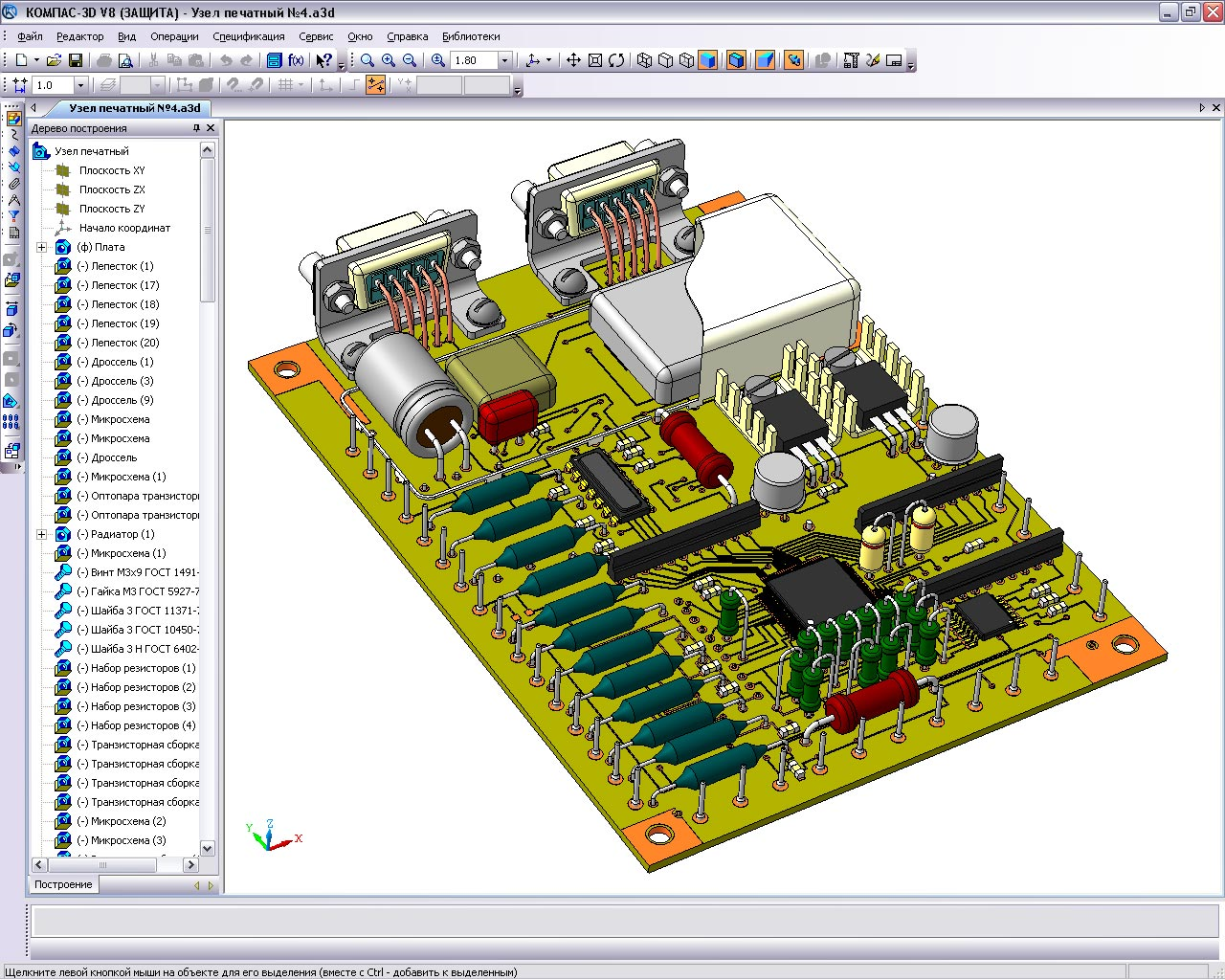

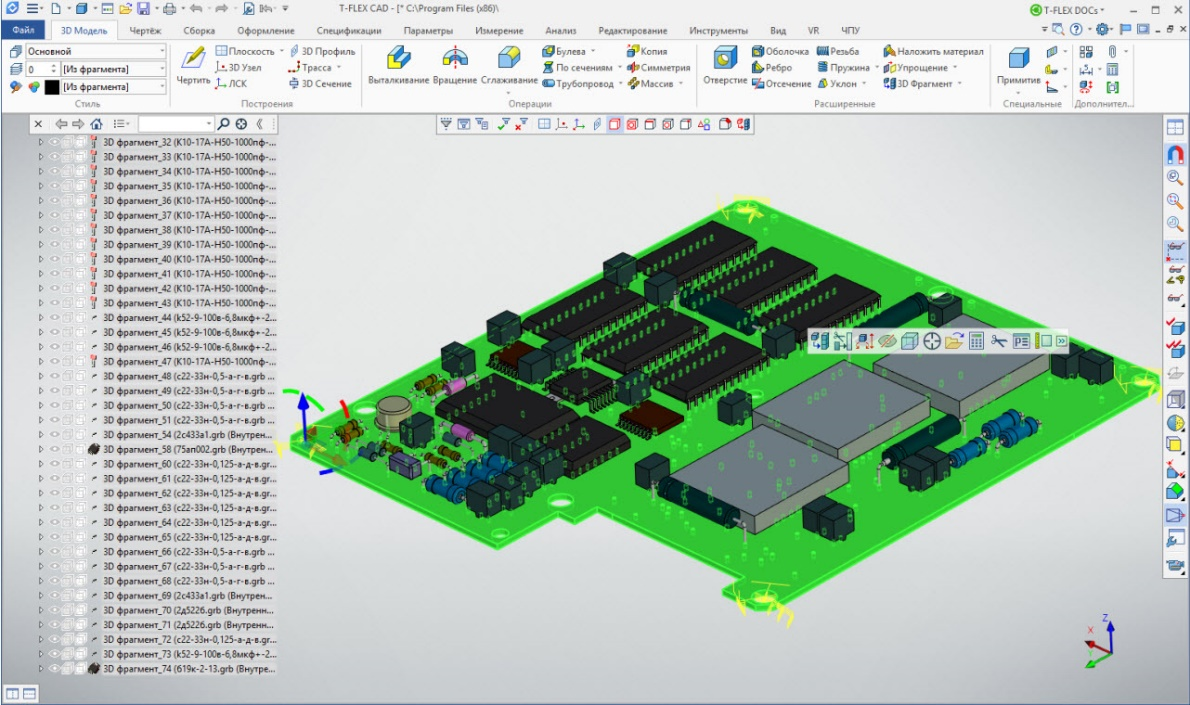

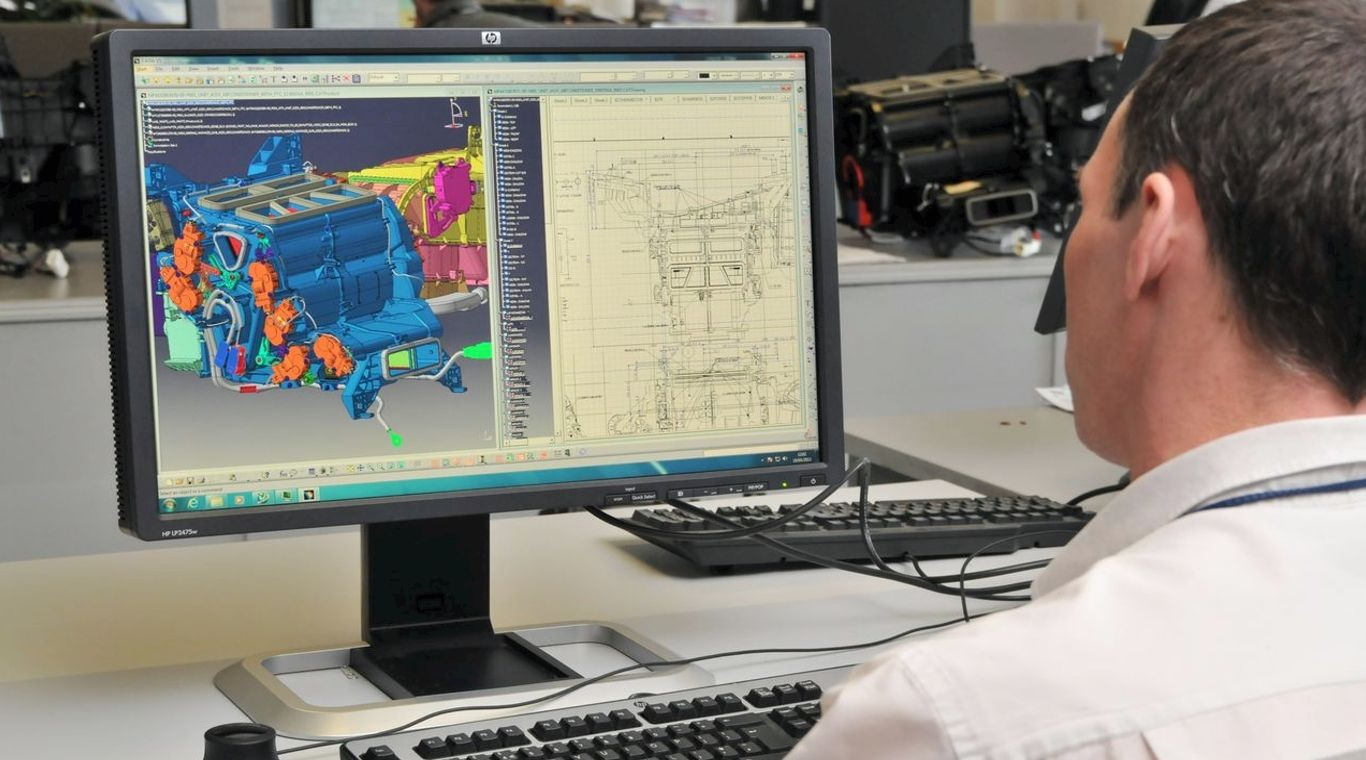

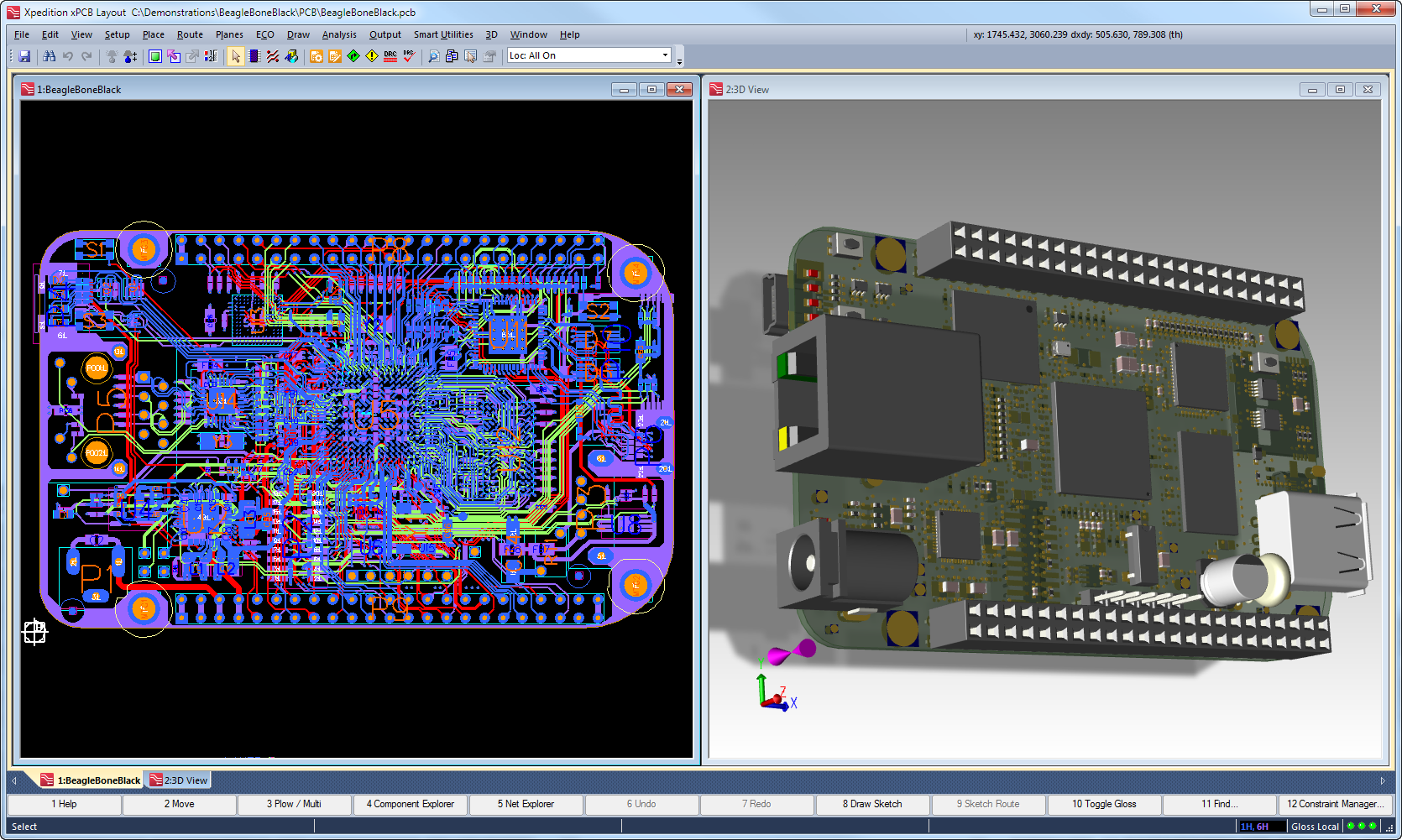

Неотъемлемой частью проектирования является 3D-моделирование ПП с элементной базой электронного устройства. 3D-моделирование является лучшим способом визуализации будущего проекта. Объемная модель позволяет просматривать модель с разных сторон и является цифровым макетом готового изделия.

Далее

Шаг 2. Ознакомьтесь с системой автоматизированного проектирования.

Задача выбора инструмента проектирования ПП, первоначально кажущаяся простой, на самом деле оказывается намного сложнее и требует детального изучения.

Далее

Шаг 3. Укажите соответствие между аббревиатурой и расшифровкой терминов. Сопоставьте термин и определение.

Шаг 4. Укажите соответствие между понятиями и определениями. Сопоставьте термин и определение.

Шаг 5. Ознакомьтесь с обзором САПР печатных плат.

Системы проектирования ПП можно условно разделить на три группы:

• «Легкие». В основном сориентированы на небольшие платы с малым набором элементов.

• «Средние». Системы данной группы предоставляют больше возможностей, позволяют проектировать платы со сложной структурой и большим числом элементов.

• «Тяжелые». Такие системы проектирования практически не имеют ограничений по числу слоев и элементов.

Наиболее популярными программными пакетами, использующимися для проектирования ПП в России на сегодняшний день являются такие как: P-CAD, AltiumDesigner,DesignSparkPCB, Kicad;

Все эти системы относятся к условной группе «средние». Причем, слово «средние» здесь лишь характеризует разумное соотношение цена/функциональность.

Далее

Шаг 5. Ознакомьтесь с обзором САПР печатных плат.

Система автоматизированного проектирования P-CAD довольно популярна среди российских разработчиков. Программа состоит из двух основных автономных модулей.

Модуль P-CADSchematic служит для создания электрической схемы. Трассировка ПП выполняется модулем P-CAD PCB. В состав программы P-CAD так же входит модуль создания пользовательских библиотек.

Далее

Шаг 5. Ознакомьтесь с обзором САПР печатных плат.

К достоинствам данной программы относится следующее:

• возможность сквозного проектирования, это означает, что изменения в одном месте схемы автоматически отобразятся везде;

• возможность проектирования схем любой сложности с большим количеством слоев;

• P-CAD имеет в своем составе автотрассировщик и возможность подключения сторонних трассировщиков;

• граничные параметры можно задавать при трассировке ПП.

Далее

Шаг 5. Ознакомьтесь с обзором САПР печатных плат.

К недостаткам P-CAD можно отнести такие пункты как:

• P-CAD является платной программой;

• при проектировании ПП отсутствует обратная совместимость, т.е. изменения в файле трассировки не отображаются автоматически в файле схемы;

Далее

Шаг 5. Ознакомьтесь с обзором САПР печатных плат.

На смену P-CAD пришел новый программный продукт под названием Altium Designer. Altium Designer – так же представляет собой систему сквозного проектирования ПП.

Возможности этого продукта позволяют проектировать ПП и схемы любой сложности. К достоинствам данной программы можно отнести следующее:

• возможность взаимодействия с механическими САПР путем передачи в них данных;

• возможность находить уязвимые участки путем моделирования схемы, подготовленной к трассировке;

• возможность работы с программируемыми логическими интегральными схемами (ПЛИС);

• программа обладает уникальным редактором ПП, который может автоматически и интерактивно размещать компоненты;

• в комплект программы отдельным блоком входит топологический трассировщик Situs, который имеет настраиваемый алгоритм и позволяет разводить ПП с большой плотностью;

• возможность разработки 3D модель готовой ПП;

• наличие полностью русифицированной программы и возможность включить только всплывающие подсказки на русском языке в англоязычной версии.

• Главным недостатком этого программного продукта является его цена на рынке.

Далее

Шаг 5. Ознакомьтесь с обзором САПР печатных плат.

Бесплатными аналогами для программ Altium Designer и P-CAD являются программы DesignSpark PCB и Kicad.

Программа Kicad состоит из двух основных модулей Eeschema и Pcbnew. С помощью модуля Eeschema подготавливается схема, которая может быть, как самой простой, так и многолистовой иерархической, в этом же модуле схема может быть проверена на соответствие электрическим правилам.

Модуль Pcbnew является редактором ПП, в него загружается сгенерированный файл соединений для трассировки. Плюсами Kicad являются: возможность создания собственных пользовательских библиотек, и опция 3DViewer, позволяющая построить объемную модель.

Однако основным недостатком, который отодвинул Kicad на второй план, является очень сложный и неудобный пользовательский интерфейс, в котором невозможно разобраться без углубленного изучения документации, так же существенным недостатком является отсутствие автотрассировщика.

Далее

Шаг 6. Укажите соответствие между понятиями и определениями. Сопоставьте термин и определение.

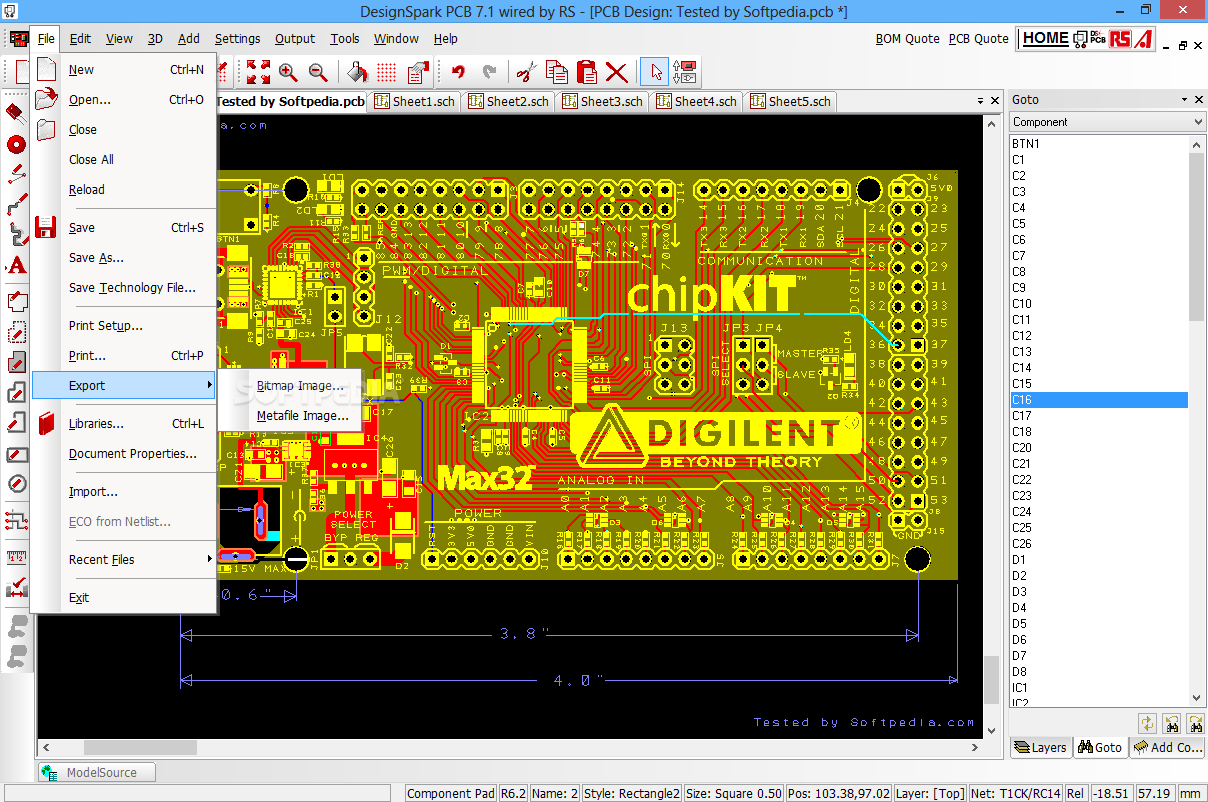

Шаг 7. Изучите особенности программного пакета DesignSpark PCB.

Особый интерес вызывает программный пакет DesignSpark PCB, несмотря на то что программа находится в бесплатном доступе, DesignSpark PCB немногим уступает мощным пакетам таким как P-CAD и Altium Designer.

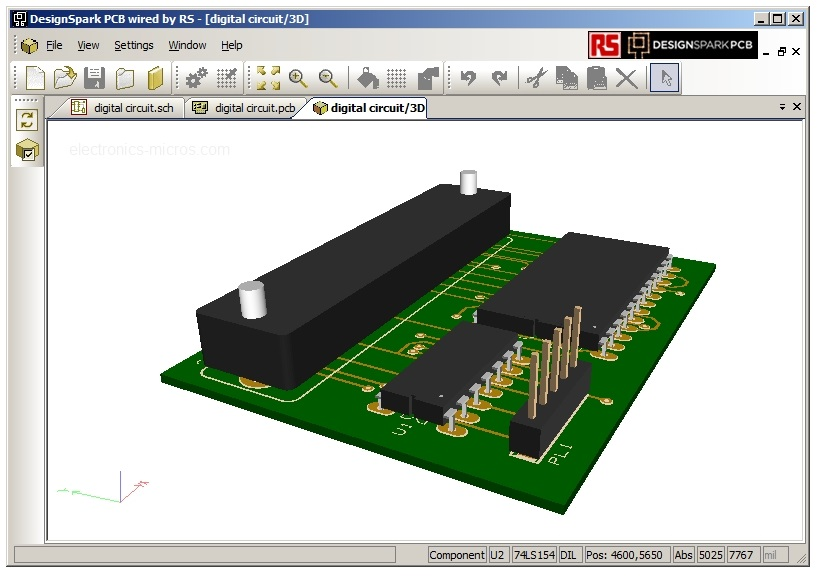

Программа включает в себя множество инструментов, благодаря которым можно разрабатывать ПП разной сложности. Благодаря встроенному симулятору, работающему по промышленному стандарту, можно провести анализ схемы и выявить недостатки. Программа поддерживает как ручную, так и автоматическую трассировку, а также присутствует возможность просматривать 3D-модель ПП.

Далее

Шаг 7. Изучите особенности программного пакета DesignSpark PCB.

Кроме того, DesignSpark PCB обладает возможностью создания собственных пользовательских библиотек элементной базы с поддержкой 3D моделей, имеет калькулятор, позволяющий рассчитывать параметры проводников, отталкиваясь от параметров электрической цепи, есть возможность конвертирования в разные форматы. Эти и другие возможности DesignSpark PCB позволяют оставаться конкурентоспособной программной.

Далее

Шаг 8. Укажите самую популярную в мире САПР. Выберите один правильный ответ.

Шаг 9. Укажите какую модель создаёт Autodesk Civil Design. Выберите один правильный ответ.

Шаг 10. Укажите возможности Altium Designer. Выберите несколько правильных ответов.

Шаг 11. Укажите четыре вида обеспечения автоматизированной информационной системы. Выберите несколько правильных ответов.

12. Системы проектирования ПП можно условно разделить на три группы:. Сопоставьте термин и определение.

13. Какая программа пришла на смену программе P-CAD? Выберете один правильный ответ.

14. Укажите достоинства программы P-CAD. Выберете несколько правильных ответов.
