Системы освещения

Системы искусственного освещения обуславливаются способами размещения светильников. По способам размещения светильников в помещениях различают системы общего и комбинированного освещения.

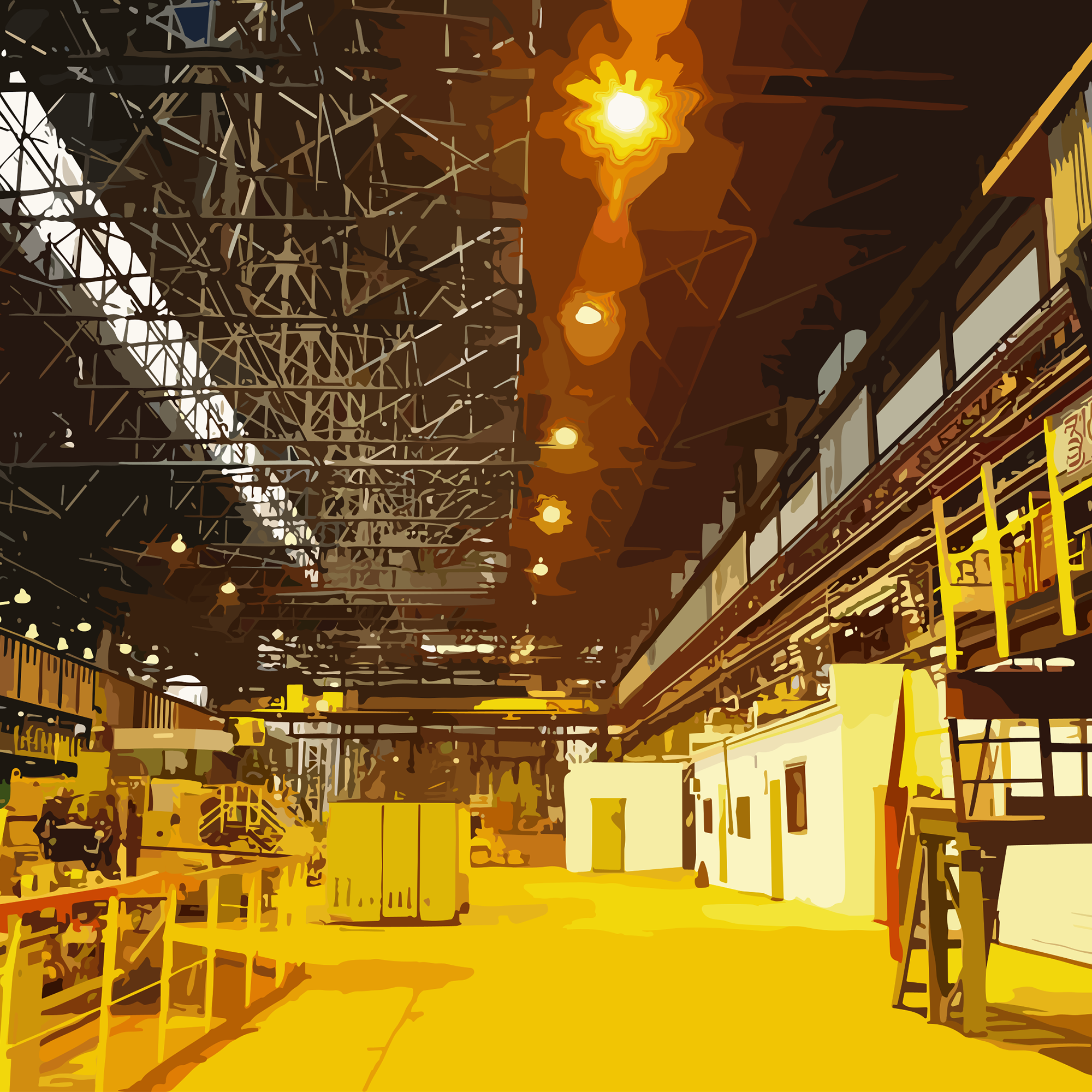

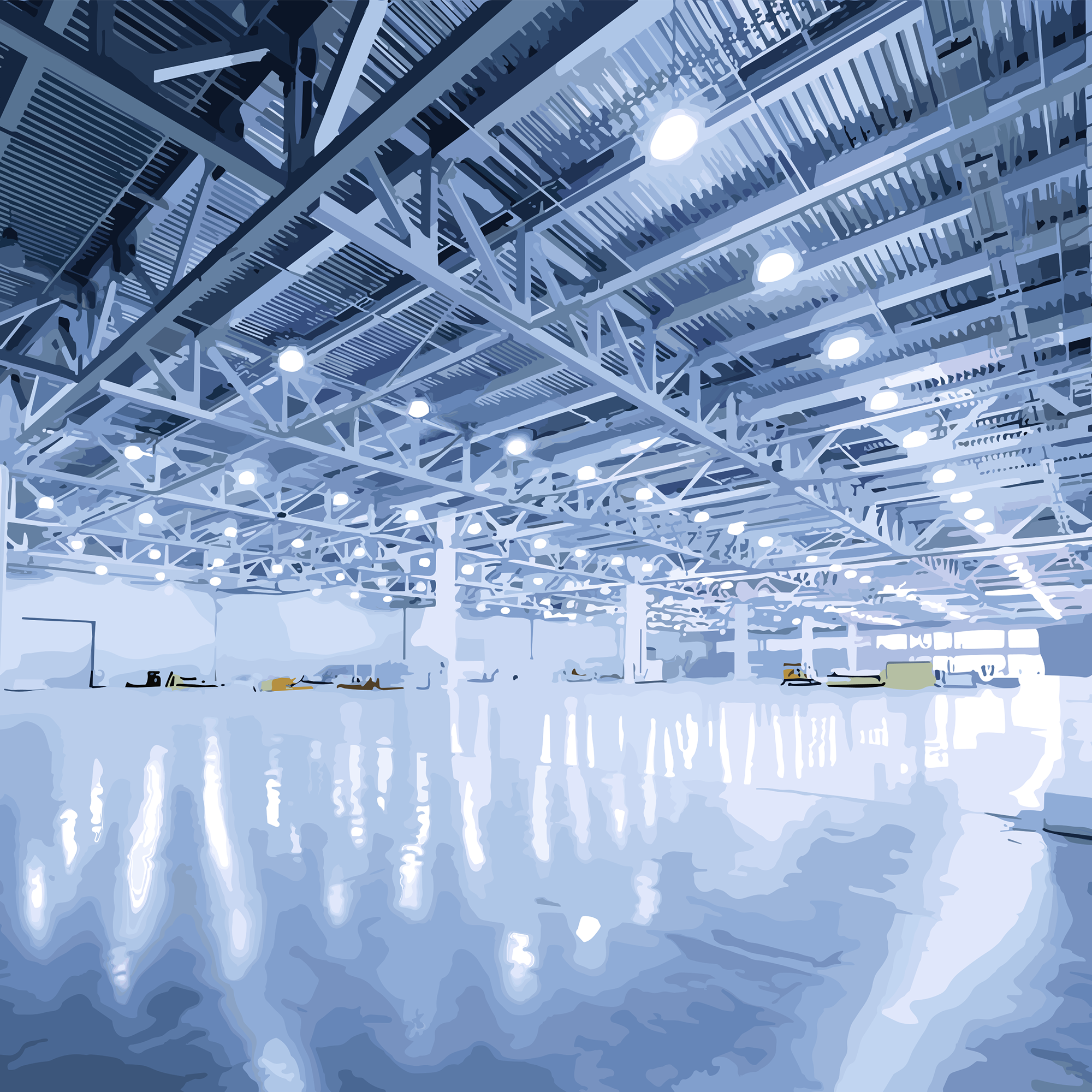

Система общего освещения

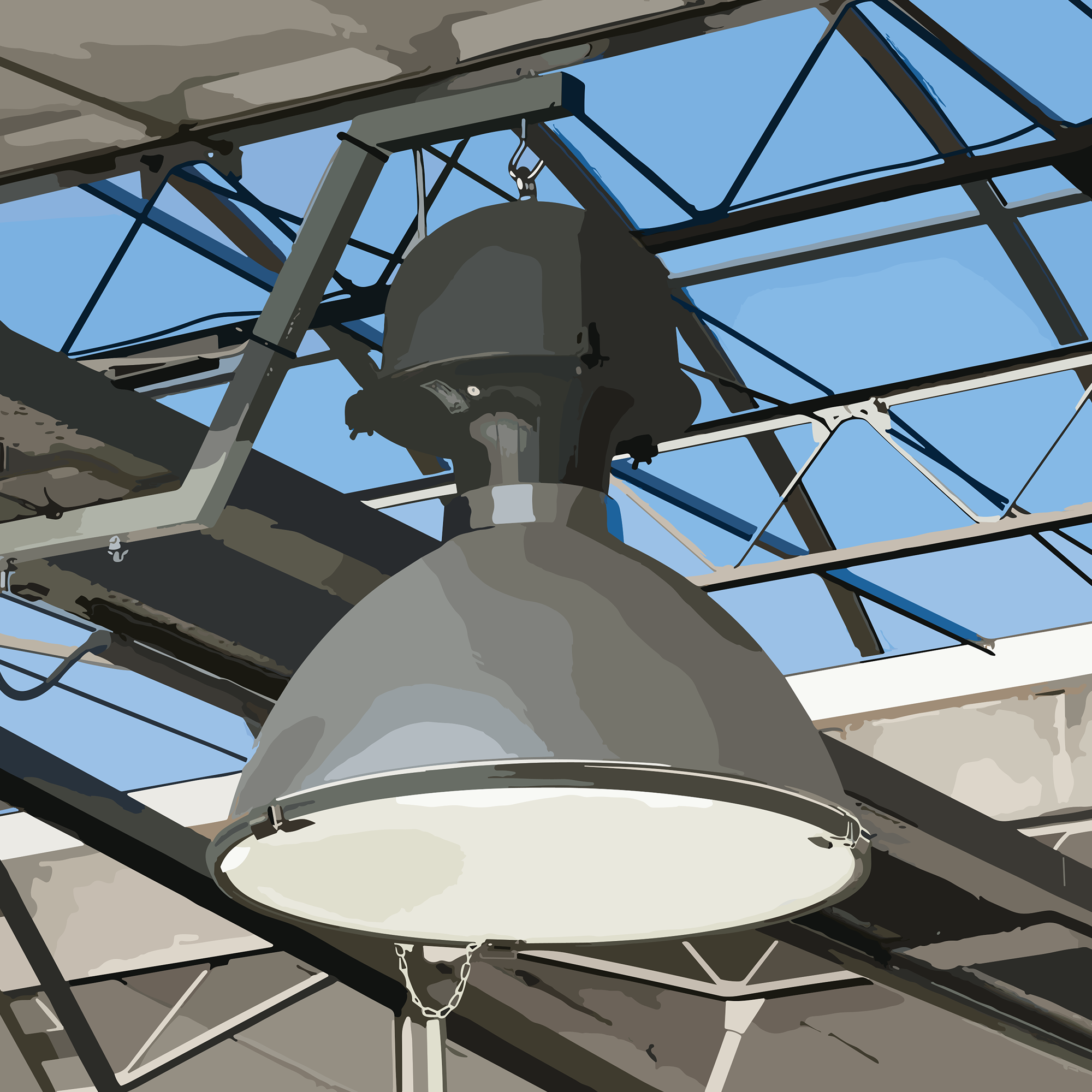

Система общего освещения предназначена для освещения всего помещения и рабочих поверхностей. Общее освещение может быть равномерным и локализованным. Светильники общего освещения располагают в верхней зоне помещения и крепят их на строительных основаниях здания непосредственно к потолку, на фермах, на стенах, колоннах или на технологическом производственном оборудовании на тросах и т.д.

Виды освещения

В зависимости от назначения источника света различают:

• общее
• местное
• комбинированное
• рабочее
• аварийное освещение.

Общим называется освещение всего или части помещения.

Местным является освещение рабочих мест, предметов или поверхностей, например специальное освещение обрабатываемой детали или инструмента на токарном станке.

Комбинированное сочетает в себе общее и местное освещения.

Рабочим называют освещение, служащее для обеспечения нормальной деятельности производственных и вспомогательных подразделений предприятия.

Аварийным называется освещение, которое при нарушении рабочего освещения временно обеспечивает возможность продолжения работы или эвакуации людей.

Аварийное освещение располагается в производственных помещениях, коридорах, лестничных клетках.

Светильники аварийного освещения должны отличаться от прочих светильников окраской и конструкцией и присоединяться к электросети, не связанной с сетью рабочего освещения.

Различают также освещение:

• переносное
• охранное
• светооградительное.

Переносное освещение осуществляется переносными ручными лампами от сетей 220 В в нормальных помещениях и от сети 12 В в помещениях повышенной опасности и на открытых участках территории предприятия.

Охранное освещение устанавливается вдоль ограды охраняемой территории с таким расчетом, чтобы одновременно освещались внешняя и внутренняя зоны, примыкающие непосредственно к ограде.

Светооградительное освещение устанавливается на высоких зданиях и других сооружениях для обеспечения безопасности полетов самолетов в темное время суток.

Основные световые величины

Основными световыми величинами являются:

• световой поток
• освещенность
• сила света.

Окружающие нас предметы излучают в пространство лучистую энергию, представляющую собой распространяющиеся в пространстве электромагнитные колебания.

Мощность излучения лучистой энергии оценивается по световому ощущению, производимому на глаз человека, называется световым потоком.

Единицей измерения светового потока (Ф) служит – люмен (лм).

Единица силы света в системе СИ принята – кандела (кд).

Единицей освещенности (Е) – люкс (лк).

Световой поток Ф, приходящийся на единицу освещаемой поверхности S, называется ее освещенностью: Е= Ф/S.

Освещенность поверхности, на каждый 1 м2 которой падает световой поток равный 1 лм, будет равна 1 лк.

Источники света

Виды искусственных электрических световых излучателей, исходя из классификации по принципам работы:

1. Тепловые источники света.

Классические лампы накаливания, а также галогенные лампы, угольные дуги, инфракрасные излучатели.

Принцип действия основан на нагревании рабочего элемента (чаще всего — проволоки из вольфрама) до температуры, при которой он начинает испускать инфракрасное излучение и видимый свет.

Плюсы:

• обладают хорошей цветопередачей;
• на работу не оказывает влияния внешняя среда;
• не требуют дополнительных устройств для запуска;
• экологичные.

Минусы:

• КПД менее 3 %. Энергия расходуется на разогрев и поддержание нужной температуры вольфрамовой проволоки;
• срок службы не превышает 2000 часов.

Особенность галогенных ламп — более длительный ресурс эксплуатации, около 5000 часов. В колбу устройства вводят специальные галогеновые газы, замедляющие разрушение вольфрамовой нити. Среди плюсов таких ламп — яркий свет, высокое качество цветопередачи.

2. Люминесцентные.

Газоразрядные лампы, лампы с тлеющим разрядом, ртутные лампы с дуговым разрядом низкого и высокого давления.

Электрический импульс создает ультрафиолетовое излучение, при котором наблюдается свечение люминофора в парах ртути.

Плюсы:

• энергопотребление ниже и срок службы дольше, чем у ламп накаливания;
• колбе можно придать любую форму: есть трубчатые, кольцевые и компактные спиралевидные модели;
• хороший уровень световой отдачи.

Минусы:

• требуется дополнительный пускорегулирующий аппарат;
• из-за содержания ртути требуют специальных условий утилизации;
• плохой уровень цветопередачи и мерцание.

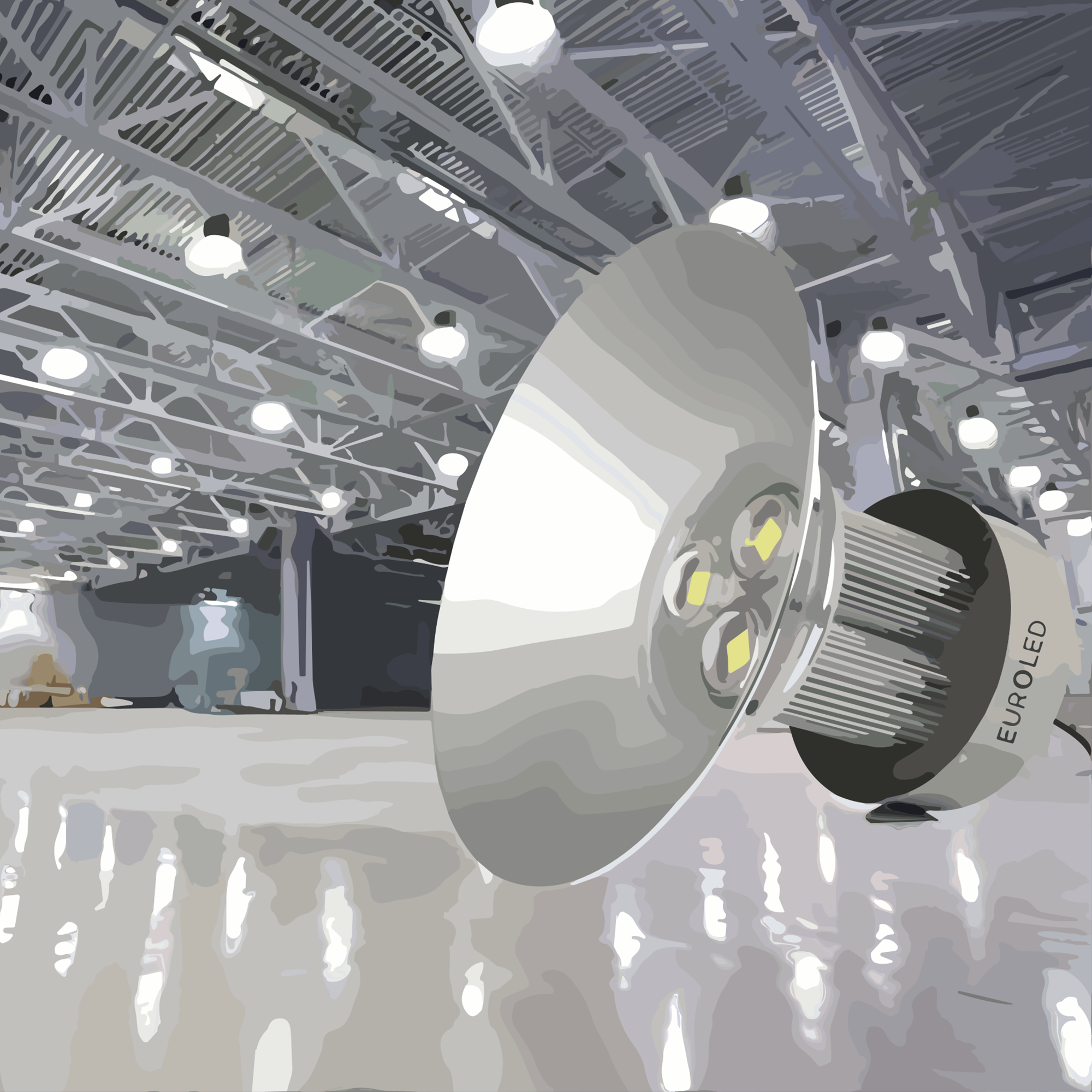

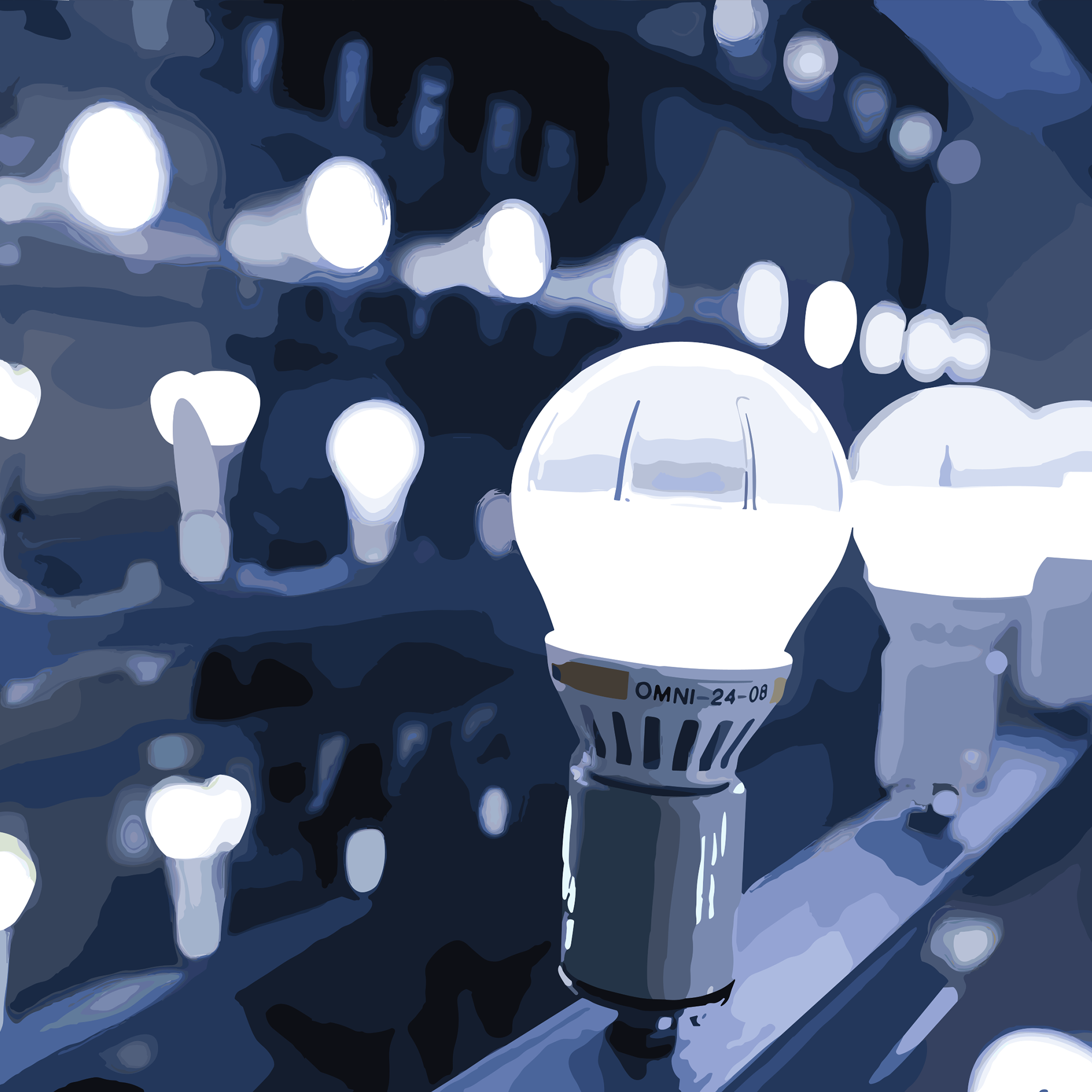

3. Светодиодные или LED (англ. light-emitting diode, LED)

Источники света на основе свето- или фотодиодов.

Светодиоды — полупроводниковые приборы, излучающие свет при пропускании электрического тока постоянной частоты.

Фотодиоды — под действием лучей света накапливают электроны, создавая электрический потенциал. При пропускании электрического тока в прямом направлении электроны перемещаются с одного энергетического уровня на другой и излучают фотоны.

Современные материалы позволяют дать хорошую яркость и охватить почти весь цветовой спектр, поэтому светодиоды широко применяются в качестве осветительных приборов. Бывают в виде сменных ламп или отдельно выполненных светильников — самостоятельных устройств, состоящих из корпуса, светодиода и электрического драйвера (преобразователя питания).

Плюсы:

• низкая потребляемая мощность,
• длительный срок службы;
• надежны в использовании;
• не требуют специальных условий утилизации.

Минусы:

• высокая цена;
• при выходе из строя одного из элементов, светильник, сделанный в виде самостоятельного устройства, подлежит замене на аналогичный.

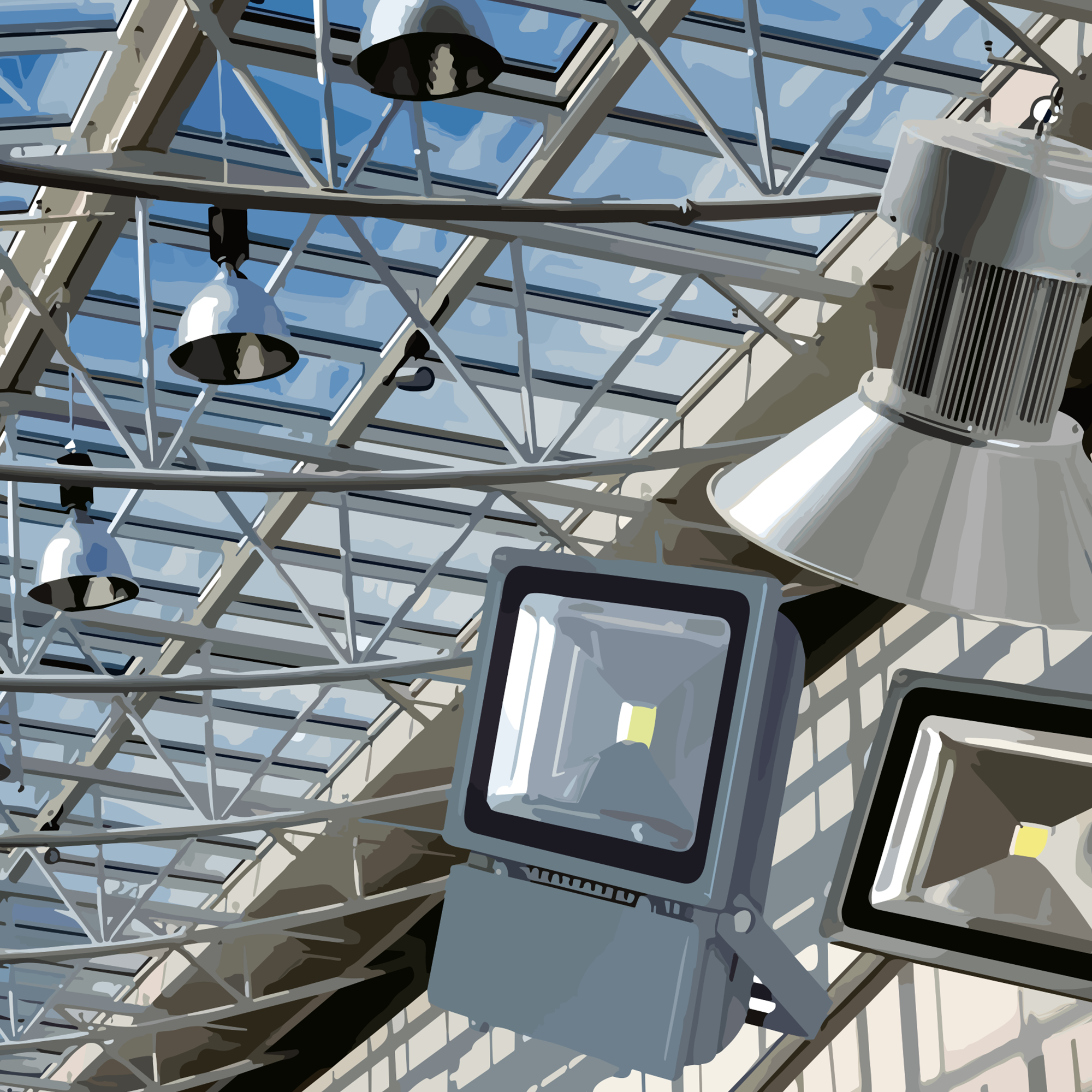

Классификация светильников по основному назначению

Светильники внутреннего освещения:

• для производственных помещений (цеха промышленных зданий,
  мастерские и т.д.);
• для помещений общественно-административных (банки, магазины, зрительные залы, музеи, театры,
  крытые спортивные сооружения и т.д.);
• для жилых помещений (дома, гостиницы, отели);
• для средств наземного, подземного, воздушного и водного транспорта;
• для закрытых подземных выработок полезных ископаемых (рудники,
  шахты).

Светильники наружного освещения:

• для автострад, улиц, площадей;
• для садов, парков и других городских пешеходных зон;
• для автотранспортных туннелей, надземных и подземных пешеходных переходов;
• для архитектурного освещения зданий и сооружений, памятников и монументов;
• для транспортных средств и технологического оборудования.

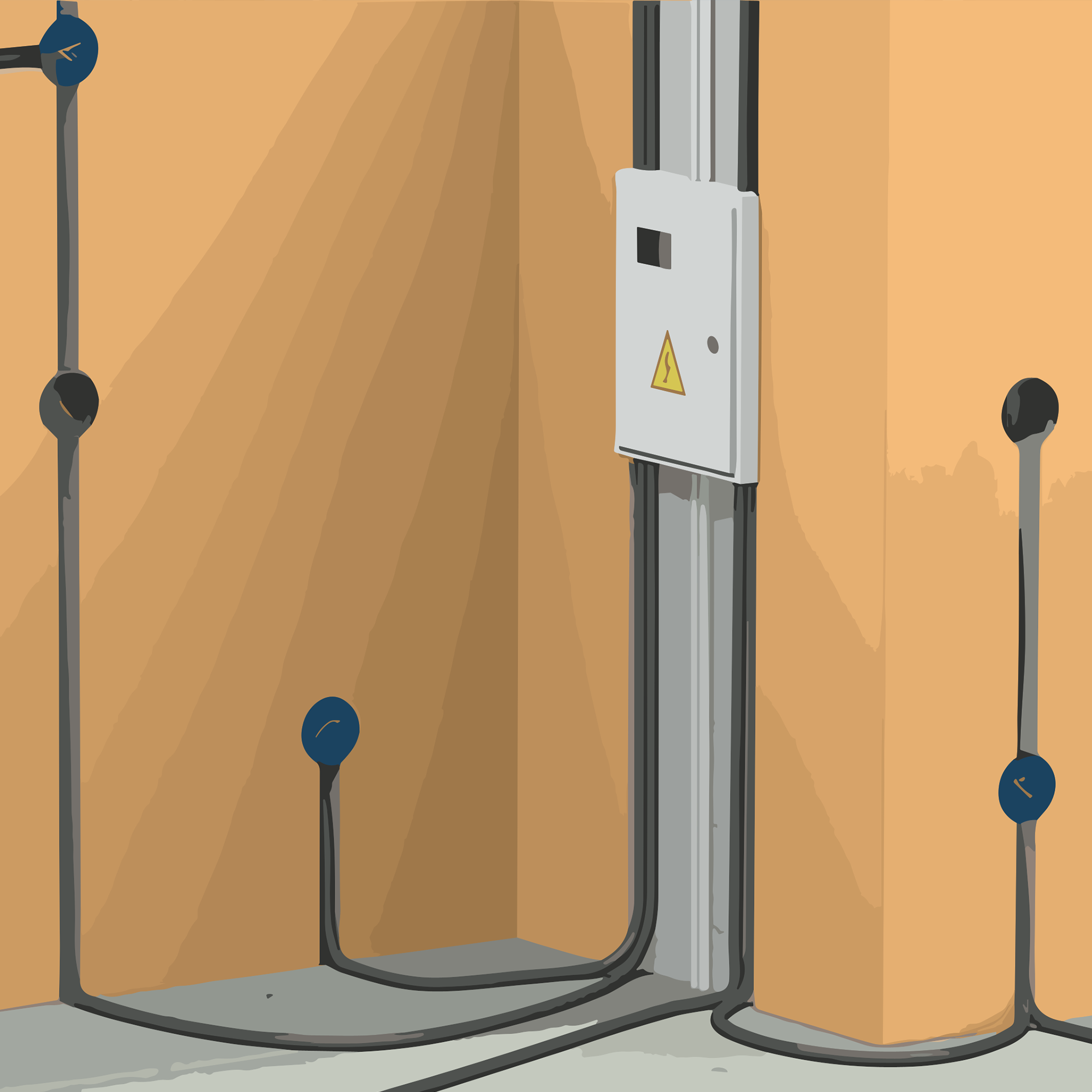

Технологическая последовательность монтажа электропроводок

1.Ознакомление с электрической схемой электропроводки или ее составление по необходимому проекту

2.Разметка с помощью   чертилки, мела  или карандаша мест установки щитков, светильников, выключателей, розеток, ответвительных коробок

3.Разметка с помощью разметочного шнура трассы прокладки проводов, кабелей или их защитной арматуры (труб, лотков, коробов, тросов и др.)

4.Разметка   поперечными рисками с помощью чертилки, мела или карандаша мест крепления защитной или поддерживающей

арматуры либо самих проводов и кабелей.

5.Пробивные работы с помощью ручного или механизированного инструмента по получению сквозных или глухих отверстий в строительных конструкциях для проводов, кабелей, коробок, щитов

6.Крепежные работы по установке необходимой вспомогательной арматуры и основной аппаратуры,

7Отмер, отрезка, прокладка и крепление проводов или кабелей

8.Разделка, оконцевание, прозвонка и соединение проводов или кабелей, присоединение их к зажимам электроустановочных изделий.

9.Изолирование мест соединений и выполнение необходимого заземления.

10.Проверка смонтированной электропроводки визуально, а затем под напряжением и нагрузкой.

11.Составление акта о вводе электропроводки в эксплуатацию (для вновь электрифицируемых объектов).

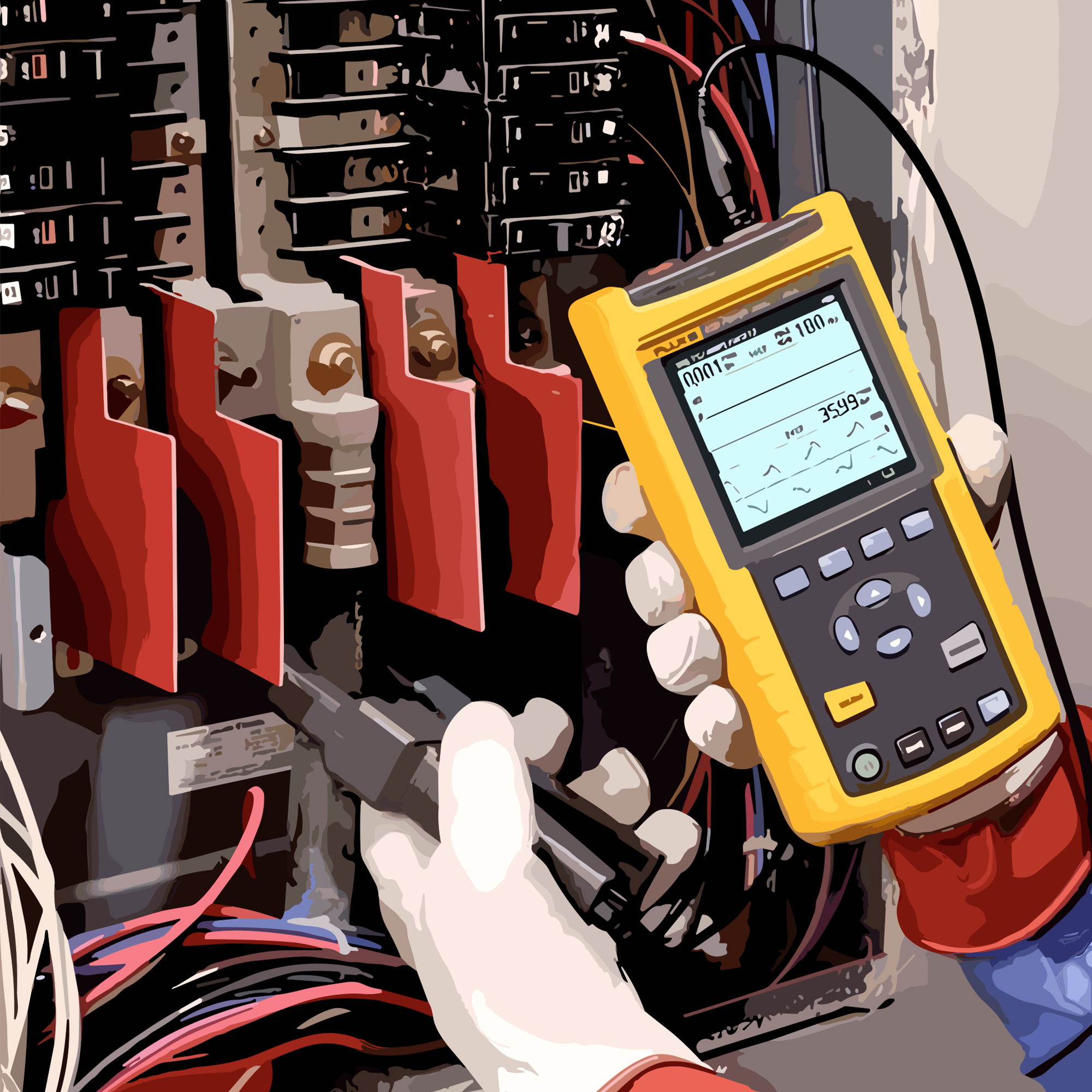

Обслуживание осветительных электроустановок

Обслуживание осветительных электроустановок заключается в постоянном надзоре, периодической проверке и своевременном ремонте элементов осветительных устройств. Сроки проведения проверок, осмотров и ремонтов устанавливают в соответствии с Правилами технической эксплуатации в зависимости от условий эксплуатации осветительных электроустановок. Исправность системы аварийного освещения проверяют не реже 1 раз в 3 месяца; состояние электропроводок, плавких вставок предохранителей и оборудования рабочего и аварийного освещения - 1 раз в год.

Испытание и измерение сопротивления изоляции проводов и кабелей проводят не реже 1 раз в 3 года; измерение нагрузок и напряжения в отдельных точках электросети - 1 раз в год; испытание изоляции трансформаторов с вторичным напряжением
12 — 42В - 1 раз в год, а переносных трансформаторов - 1 раз в месяц.

Техническое обслуживание освещения

Все работы по обслуживанию светильников выполняют при снятом напряжении. Проверку уровня освещенности в контрольных точках помещений при осмотрах осветительных установок производят не реже одного раза в год. В исправности автоматов, отключающих и включающих электроосветительные установки, убеждаются один раз в три месяца (в дневное время).

Обслуживание светильников производят с помощью напольных устройств и приспособлений, обеспечивающих безопасность работающих: лестниц (при высоте подвеса светильников до 5м); стационарных и прицепных мостиков, буксируемых грузоподъемными кранами.

Исправные лампы, снятые при групповой замене, можно использовать во вспомогательных помещениях.

Техническое обслуживание сетей электрического освещения выполняет специально обученный персонал.

Как правило, чистку арматуры и замену перегоревших ламп производят в дневное время со снятием напряжения с участка.

Обслуживание светильников производят с помощью напольных устройств и приспособлений, обеспечивающих безопасность работающих: лестниц (при высоте подвеса светильников до 5м); стационарных и прицепных мостиков, буксируемых грузоподъемными кранами.

Исправные лампы, снятые при групповой замене, можно использовать во вспомогательных помещениях.
