Индуктивные нагрузки
Рисунок 12. Векторная диаграмма однофазной индуктивной нагрузки
Индуктивными нагрузками называют такой тип нагрузки, при котором происходит преобразование электроэнергии в энергию магнитного поля.
Данный вид нагрузок характеризуется отставанием тока, протекающего по катушке индуктивности, от напряжения на 90о(рис.12).
Рисунок 13. Осциллограмма при индуктивной нагрузке
Осциллограмма тока и напряжения на индуктивной нагрузке представлена на рисунке 13. У индуктивной нагрузки напряжение принимает максимальное значение через четверть периода. Ток же принимает максимальное значение через половину периода (отстает от напряжения на 90о).

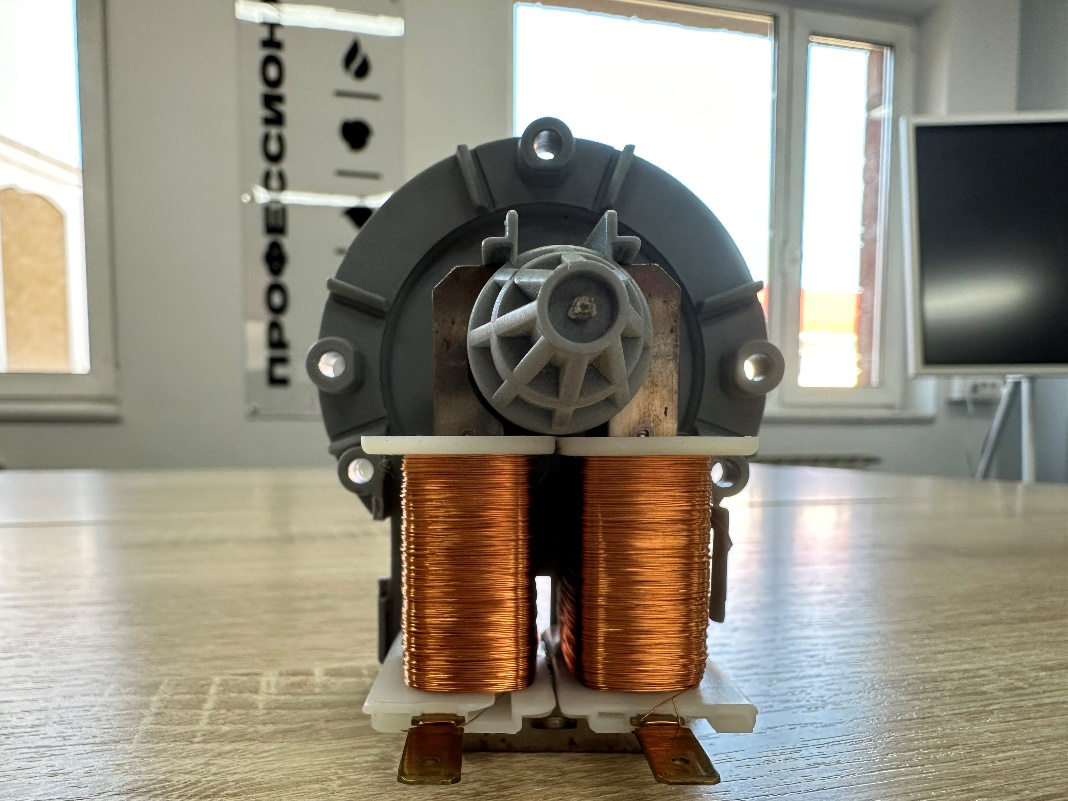

Рисунок 14. Электроприемник индуктивной нагрузки (катушка индуктивности)
Характерными электроприемниками индуктивной нагрузки являются катушка индуктивности и реактор.
