Активно-индуктивные нагрузки
Активно-индуктивными нагрузками называют такой тип нагрузки, при котором происходит преобразование электроэнергии в энергию теплового и магнитного полей.
Рисунок 18. Векторная диаграмма однофазной активно-индуктивной нагрузки
Данный вид нагрузок характеризуется отставанием тока, протекающего по катушке индуктивности и резистору, которые могут быть подключены как последовательно, так и параллельно, от напряжения на произвольный угол, зависящий от коэффициента мощности нагрузки (рис.18).

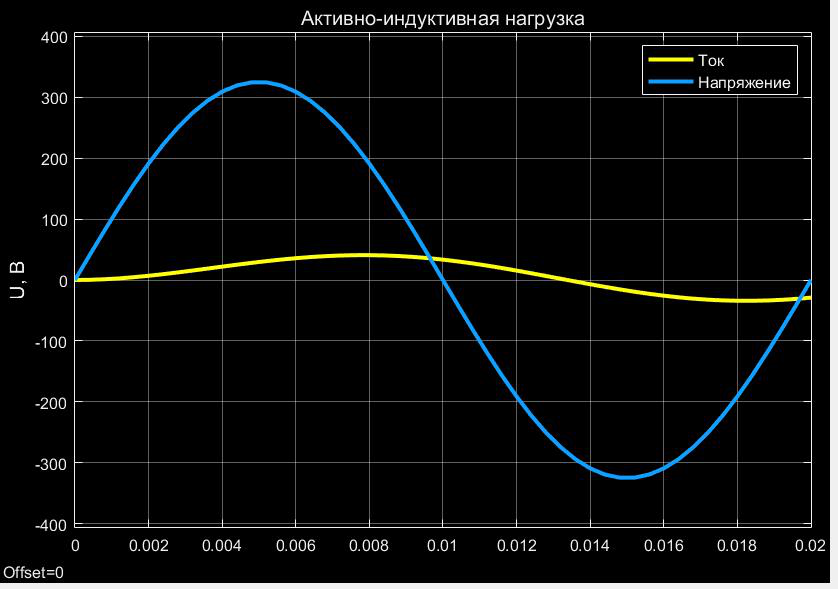

Рисунок 19. Осциллограмма при активно-индуктивной нагрузке
Осциллограмма тока и напряжения на активно-индуктивной нагрузке представлена на рисунке 19. У активно-индуктивной нагрузки напряжение принимает максимальное значение через четверть периода. Ток же принимает максимальное значение через время, зависящее от величины индуктивности, и точный момент времени можно определить или расчетным, или опытным путем, или по осциллограмме (в данном случае спустя 0,008 секунды).

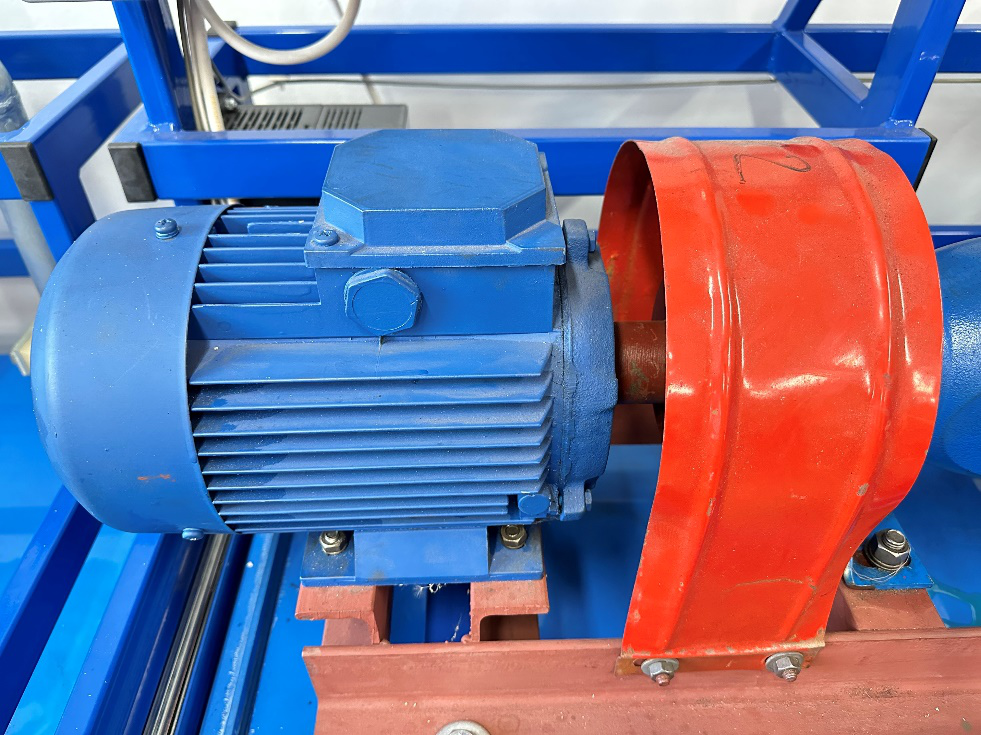

Рисунок 20. Электроприемник активно-индуктивной нагрузки (асинхронный двигатель)
Характерными электроприемниками активно-индуктивной нагрузки являются электрические машины переменного тока.
