Активно-емкостные нагрузки
Активно-емкостными нагрузками называют такой тип нагрузки, при котором происходит преобразование электроэнергии в энергию теплового и электрического полей.
Рисунок 21. Векторная диаграмма однофазной активно-емкостной нагрузки
Данный вид нагрузок характеризуется опережением тока, протекающего по конденсатору и резистору, которые могут быть подключены как последовательно, так и параллельно, от напряжения на произвольный угол, зависящий от коэффициента мощности нагрузки (рис.21).
Рисунок 22. Осциллограмма при активно-емкостной нагрузке
Осциллограмма тока и напряжения на активно-емкостной нагрузке представлена на рисунке 22. У активно-емкостной нагрузки напряжение принимает максимальное значение через четверть периода. Ток же принимает максимальное значение через время, зависящее от величины емкости, и точный момент времени можно определить или расчетным, или опытным путем, или по осциллограмме (в данном случае спустя 0,003 секунды).
Характерными электроприемниками активно-емкостной нагрузки являются электронные блоки питания люминесцентных источников освещения, батареи статических конденсаторов.

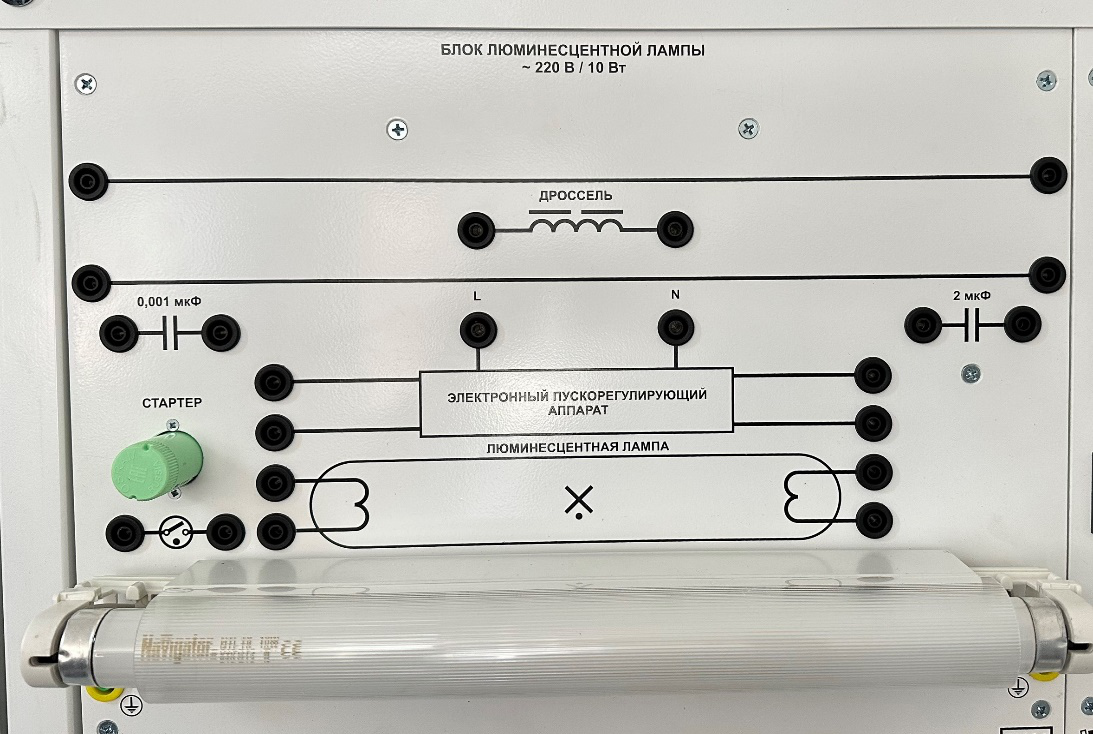

Рисунок 23. Электроприемник активно-емкостной нагрузки (электронный пускорегулирующий аппарат)

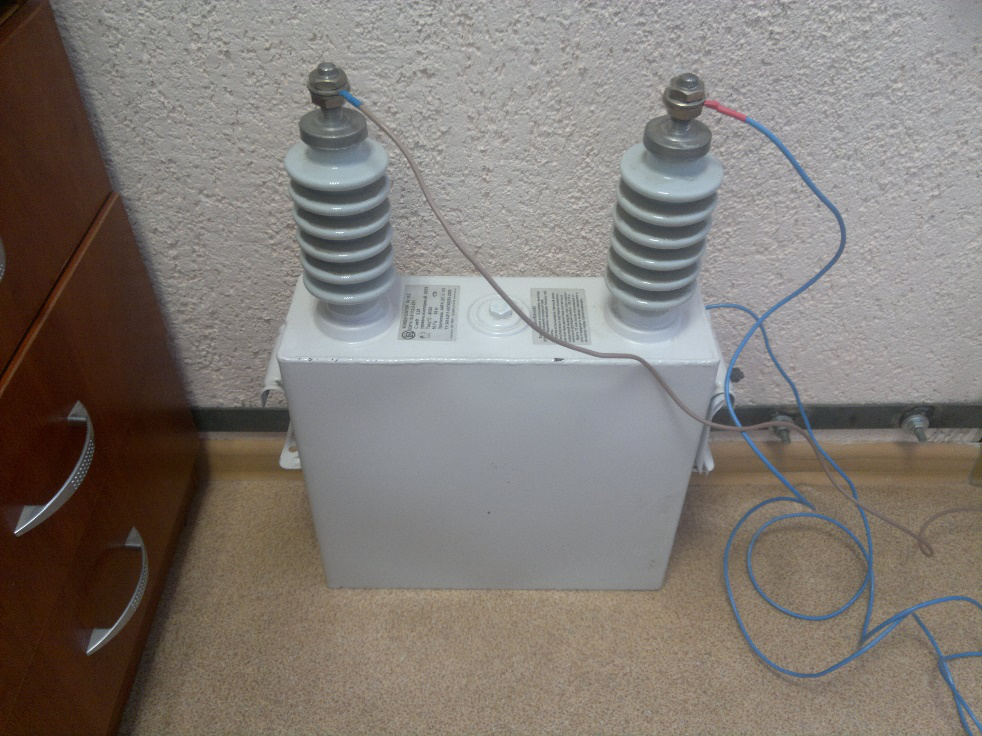

Рисунок 24. Электроприемник активно-емкостной нагрузки (батарея статических конденсаторов)
