Рабочим циклом двигателя внутреннего сгорания называют совокупность процессов, повторяющихся в цилиндре за один ход поршня в такой последовательности: впуск свежего заряда, сжатие, расширение или рабочий ход, выпуск.

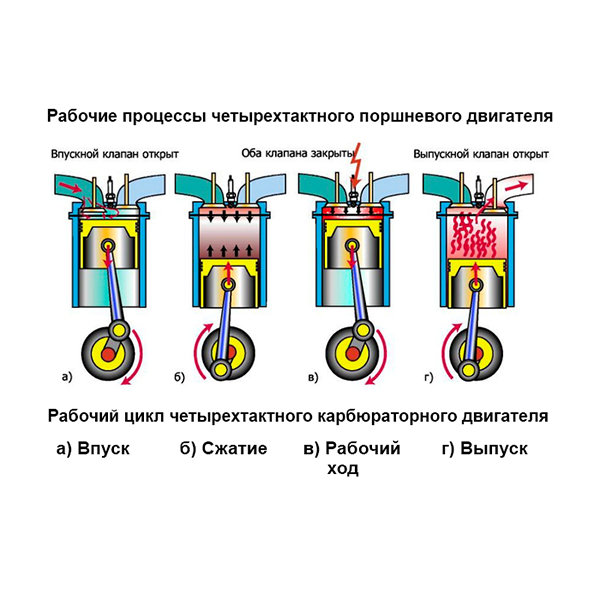

Для обеспечения непрерывной работы двигателя в его цилиндрах должны выполняться следующие повторяющиеся процессы:

впуск — наполнение воздухом или горючей смесью;
сжатие — сжатие воздуха или горючей смеси;
рабочий ход (или расширение) — впрыск и самовоспламенение топлива или воспламенение горючей смеси от искры, сгорание горючей смеси и расширение газов;
выпуск — выпуск отработавших газов.

Чередование этих процессов называют циклом двигателя.

В большинстве ДВС используются двухтактный или четырехтактный цикл.

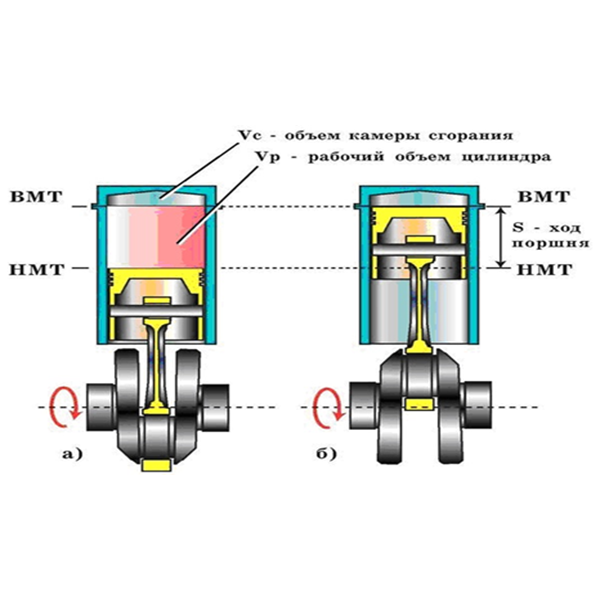

ВМТ

НМТ

Ход поршня

Поршень перемещается с ВМТ в НМТ. Освобождающаяся над поршневая полость цилиндра заполняется горючей смесью через открытый впускной клапан из-за возникающего разрежения. Горючая смесь, поступая в цилиндр, смешивается с остатками отработавших газов от предыдущего цикла, образует рабочую смесь. В конце такта давление в цилиндре составляет 0,07—0,95 МПа, температура — 350—390 К, коэффициент наполнения цилиндра — 0,6—0,7.

Впускной клапан открыт

Выпускной клапан закрыт

Поршень

Цилиндр

Свеча зажигания

Поршень движется от НМТ к ВМТ, впускной и выпускной клапаны закрыты. Объем над поршневой полостью уменьшается. Рабочая смесь сжимается. Сжатие сопровождается повышением давления и температуры. Степень сжатия регламентируется детонационной стойкостью топлива. В конце такта давление составляет 1,2—1,7 МПа, а температура — 600—700 К.

Впускной, выпускной

Выпускной

Впускной

Оба клапана открыты

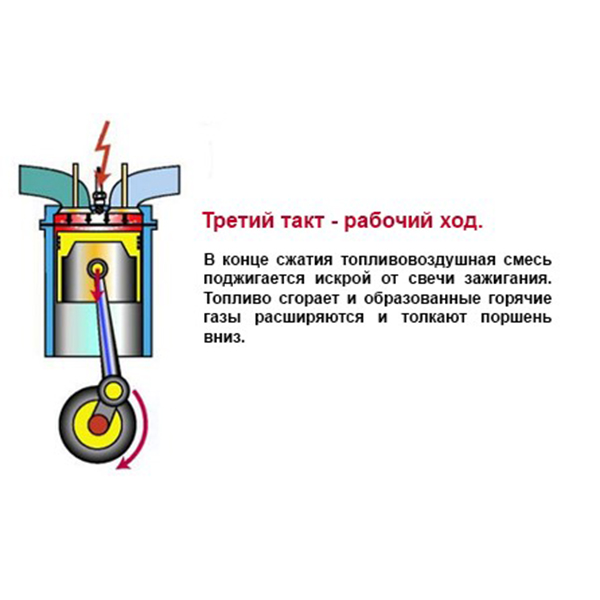

В начале такта при сгорании рабочей смеси, которая воспламеняется от искрового разряда свечи зажигания, выделяется значительное количество теплоты, резко увеличивается температура и давление. Вследствие давления газов поршень перемещается от ВМТ к НМТ. Газы расширяются и совершают полезную работу. В начале расширения давление газов составляет 4—6 МПа, температура — 2500—2800 К. В конце расширения давление в цилиндре составляет 0,3—0.5 МПа, температура - 1100-1800 К.

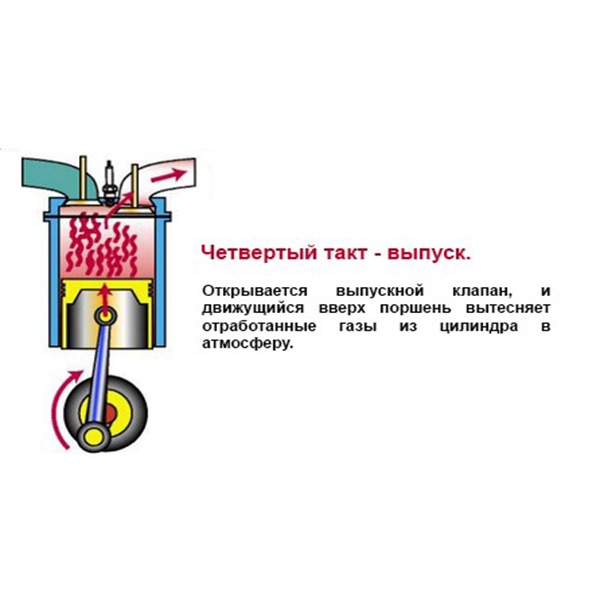

Поршень перемешается oт НМТ к ВМТ Через открытый выпускной клапан отработавшие газы выталкиваются из цилиндра в выпускной трубопровод и в окружаюшую среду, В конце выпуска давление в цилиндре составляет 0,105—0,12 МПа, а температура — 85O-120O К.

Степень очистки цилиндра от отработавших газов характеризуется коэффициентом остаточных газов (отношение массы остаточных газов к массе свежего заряда). Для современных ДВС коэффициент остаточных газов составляет 0,08—0,2, он возрастает при увеличении частоты вращения коленчатого вала.

Рабочий цикл двигателя заканчивается четвертым тактом - выпуском. При дальнейшем движении поршня цикл повторяется в той же последовательности. Коленчатый вал в течение четырех тактов поворачивается на 720°, т. с. совершает два оборота.

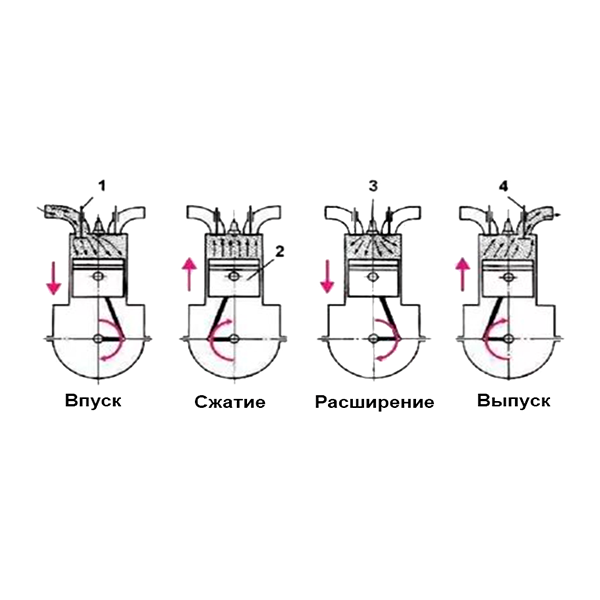

Впускной клапан

Поршень

Свеча зажигания

Выпускной клапан

Впускной клапан

Выпускной клапан

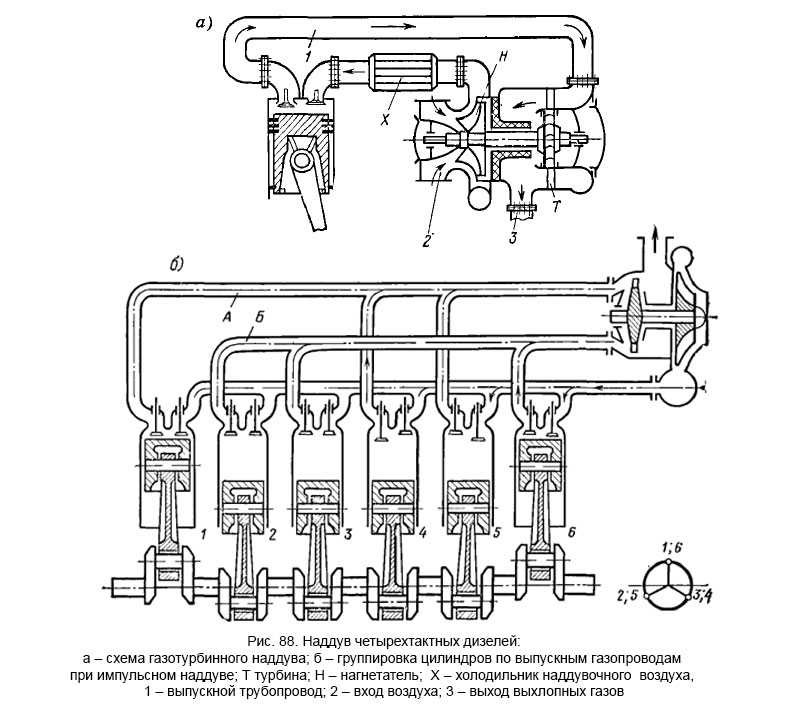

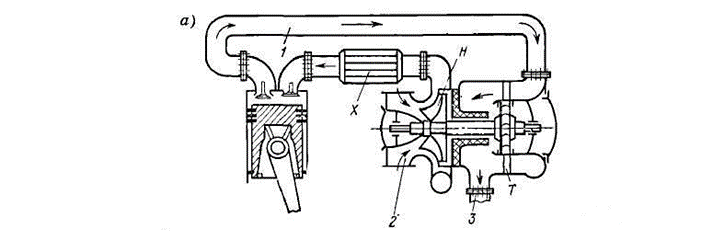

Турбина -

Холодильник наддувочного воздуха -

Нагнетатель -

Выпускной трубопровод -

Впуск воздуха -

Выход выхлопных газов -

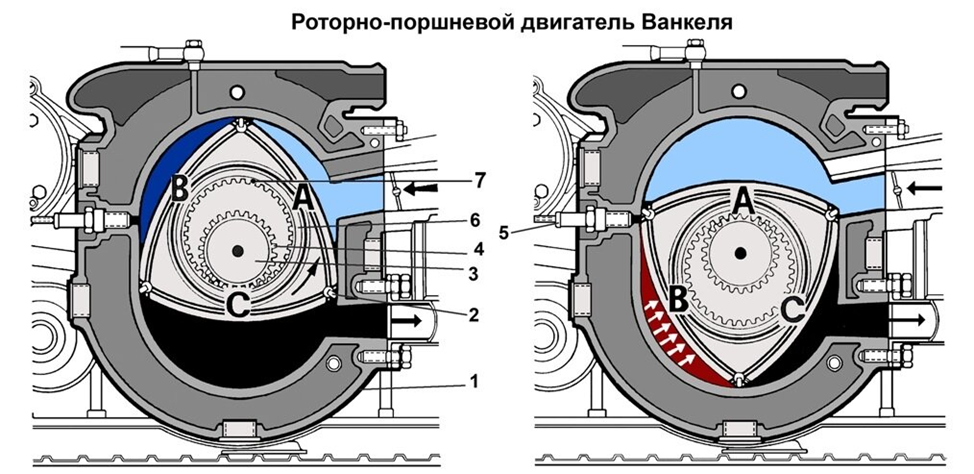

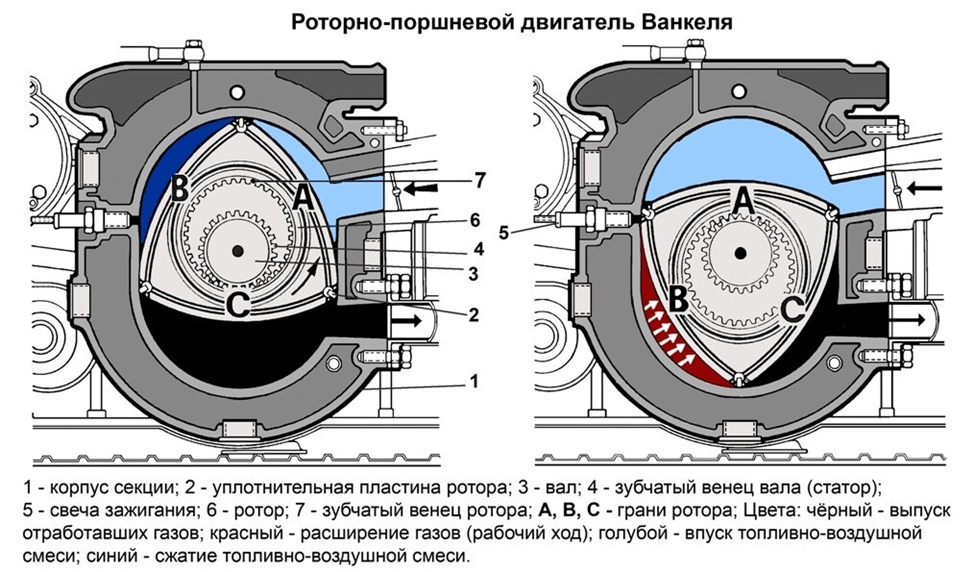

Корпус секции -

Вал -

Свеча зажигания -

Ротор -
